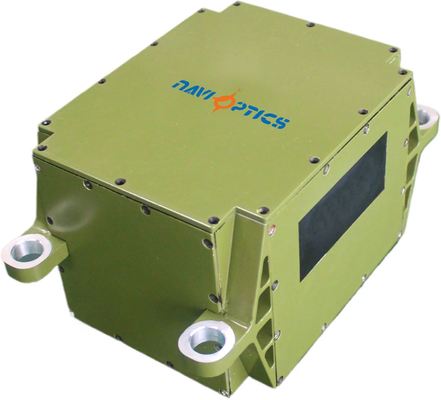

کیفیت واحد بی وقفه لیزر TDL45IMU با دقت بالا با طراحی محکم و مصرف انرژی کم برای سیستم عامل های بدون سرنشین کارخانه

واحد بی وقفه لیزر TDL45IMU با دقت بالا با طراحی محکم و مصرف انرژی کم برای سیستم عامل های بدون سرنشین

Name: واحد بی وقفه لیزر TDL45IMU با دقت بالا با طراحی محکم و مصرف انرژی کم برای سیستم عامل های بدون سرنشین
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL45IMU

محل مبدا: چین

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

واحد بی وقفه لیزری TDL45IMU با دقت بالا این واحد بی وقفه لیزری پیشرفته دارای طراحی محکم با مصرف انرژی کم است که عملکرد استثنایی را در محیط های سخت ارائه می دهد. خلاصه ی محصول واحد بی وقفه لیزر TDL45IMU ترکیب اندازه های جمع و جور، ساخت سبک وزن، مصرف انرژی کم، و دقت دقیق بالا.در سناریوهای کاربرد با تا...

ویژگی های سفارشی محصول

برجسته کردن

واحد اینرسی لیزری با دقت بالا

,

واحد اندازه گیری اینرسی طراحی ناهموار

,

IMU مصرف کم برق

توضیحات محصول

واحد بی وقفه لیزری TDL45IMU با دقت بالا

این واحد بی وقفه لیزری پیشرفته دارای طراحی محکم با مصرف انرژی کم است که عملکرد استثنایی را در محیط های سخت ارائه می دهد.

خلاصه ی محصول

واحد بی وقفه لیزر TDL45IMU ترکیب اندازه های جمع و جور، ساخت سبک وزن، مصرف انرژی کم، و دقت دقیق بالا.در سناریوهای کاربرد با تاثیرات بالا و ارتعاش های بالا مقاومت می کند. مناسب برای طرح های خالص بند ، این واحد با الزامات سیستم عامل های مدرن بدون سرنشین ، زیر آب / سلاح های تورپدو ، و زمین ، هوا ،و پلتفرم های سلاح موشکی که نیاز به اندازه فشرده و اندازه گیری بی وقفه با دقت بالا دارند.

اندازه فشرده و طراحی سبک
کار با مصرف انرژی کم
قابلیت اندازه گیری با دقت بالا
سیستم کاهش ارتعاش هشت نقطه ای
ساخت و ساز محکم برای محیط های خشن
اندازه گیری پویا حرکت زاویه ای و خطی حامل

مشخصات عملکرد

عملکرد جیروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	ثبات بی طرفی صفر	0.01°/ساعت
تکرار بی طرفی صفر	تکرار	0.005°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤5ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.002°/ساعت
محدوده ورودی	قابلیت برد	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای ماهانه	شاخص انحراف	20μg
حساسیت به درجه حرارت با تعصب صفر	شاخص بی طرفی صفر	20μg/°C
خطای ماهانه فاکتور مقیاس	فاکتور مقیاس	20 ppm
حساسیت درجه حرارت فاکتور مقیاس	حساسیت درجه حرارت فاکتور مقیاس	20 ppm/°C
محدوده ورودی	شاخص محدوده	±20g

ویژگی های سیستم

پارامتر	مشخصات	ارزش
دمای کار	عملکرد زیست محیطی	-40 درجه سانتیگراد 60 درجه سانتیگراد
دمای ذخیره سازی	عملکرد زیست محیطی	-45 درجه سانتیگراد -70 درجه سانتیگراد
منبع برق	الزامات عمومی	18V36V ((DC)
مصرف برق پایدار	الزامات عمومی	≤20W (استارت ≤25W)

پروتکل ارتباطات

خروجی داده های عیب یابی با سرعت 460800 باود با 8 بیت داده ، 1 بیت توقف ، بدون چک سوم و انتقال سفارش بایت پایین تا بالا کار می کند. پروتکل شامل داده های خام IMU ، داده های فرمان کاربر ،داده های ثبت ناوبری ماهواره ای، و داده های نتایج ناوبری.

SN	محتوای پیام	نوع	یادداشت ها
1 تا 2	عنوان فریم	char	0x5A،0x54
3	طول فریم	char	0x1E
4	شناسه فریم	char	0x04
5 تا 8	شماره فریم	int	جمع آوری 200 هرتز
9 تا 11	X خروجی شتاب سنج	char*3	یادداشت 1
12 تا 14	Y خروجی شتاب سنج	char*3
15 تا 17	Z خروجی شتاب سنج	char*3
18 تا 20	خروجی جیروسکوپ X	char*3	یادداشت 2
21 تا 23	Y خروجی جیروسکوپ	char*3
24 تا 26	Z خروجی جیروسکوپ	char*3
27	ذخيره	char
28 تا 31	ذخيره	int
32 تا 33	ذخيره	کوتاه	0x04
34	چک سوم		مجموع ۴ تا ۳۳ بایت

توجه: محاسبه افزایش سرعت
مقدار خروجی افزایش سرعت 5ms توسط شتاب سنج در زمان tk yk است (واحد: m/s). محاسبه شامل عملیات گردآوری و محدودیت های محدوده عدد کامل برای حفظ دقت در محدوده [0,1e7] است.

توجه: محاسبه افزایش زاویه
مقدار افزایشی زاویه ای 5ms از خروجی گیروسکوپ در زمان tk xk است (واحد: rad). روش محاسبه مشابه با عملیات گردآوری و محدودیت های محدوده عدد کامل در محدوده [0,1e7].

رابط های الکتریکی

رابط های الکتریکی خارجی شامل رابط قدرت، رابط ارتباطی RS422 و رابط 100Mbps Ethernet هستند. مدل سوکت: J30JM-21ZKP43 ، مدل پلاگین مطابقت: J30J-21TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,12	منبع برق خارجی	منبع برق PCS مثبت است	24 ولت
2,13	زمین قدرت	زمین تامین برق PCS	زمین قدرت
3	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
14	خروجی سیگنال 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
6	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
17	سیگنال همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

ابعاد و وزن

واحد بی وقفه لیزر TDL45IMU با دقت بالا با طراحی محکم و مصرف انرژی کم برای سیستم عامل های بدون سرنشین 0

ابعاد:185mm * 136mm * 110mm (± 1mm، بدون اتصال)
وزن:≤ 3.2kg

برچسب ها

fiber optic inertial measurement unit,small fiber optic inertial unit,low power IMU sensor

واحد اینرسی لیزری با دقت بالا,واحد اندازه گیری اینرسی طراحی ناهموار,IMU مصرف کم برق

low power IMU sensor
