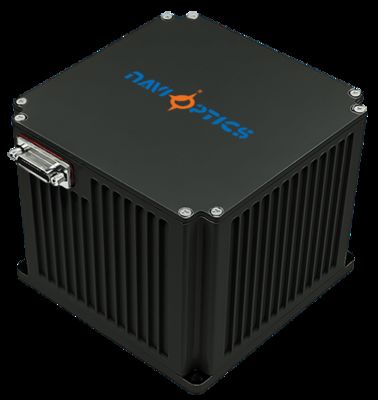

TDF51IMU0 واحد بی وقفه فیبر نوری با دقت بالا با توابع اندازه گیری پویا برای تجهیزات IMU

Name: TDF51IMU0 واحد بی وقفه فیبر نوری با دقت بالا با توابع اندازه گیری پویا برای تجهیزات IMU
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF51IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF51IMU0

محل مبدا: چین

حداقل مقدار سفارش: نوری نوری

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

TDF51IMU0 واحد بی وقفه فیبر نوری توابع اندازه گیری پویا برای تجهیزات کوچک و دقیق واحد بی وقفه طراحی شده برای سیستم عامل های بدون سرنشین، سلاح های آب/تورپدویی و سیستم عامل های سلاح زمینی/هوائی. مرور کلی واحدهای بی وقفه فیبر نوری مزایای قابل توجهی از جمله اندازه کوچک، وزن کم، مصرف انرژی کم و دقت بالا ...

ویژگی های سفارشی محصول

برجسته کردن

fiber optic inertial measurement unit

,

small size inertial unit

,

high-precision dynamic measurement IMU

توضیحات محصول

TDF51IMU0 واحد بی وقفه فیبر نوری

توابع اندازه گیری پویا برای تجهیزات کوچک و دقیق واحد بی وقفه طراحی شده برای سیستم عامل های بدون سرنشین، سلاح های آب/تورپدویی و سیستم عامل های سلاح زمینی/هوائی.

مرور کلی

واحدهای بی وقفه فیبر نوری مزایای قابل توجهی از جمله اندازه کوچک، وزن کم، مصرف انرژی کم و دقت بالا را ارائه می دهند. این واحدها از بند بند خالص، یک محور،و پیکربندی مدولاسیون دو محور، که اندازه گیری پویا از اطلاعات حرکت زاویه ای و خطی حامل را فراهم می کند.

مشخصات عملکرد

عملکرد جیروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	شاخص بی طرفی صفر	0.05°/ساعت
ثبات بی طرفی صفر (10s)	شاخص بی طرفی صفر	0.1°/ساعت
درجه حرارت متغیر صفر تعصب	ثبات بی طرفی صفر	0.1°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤200ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.008°/√h
محدوده ورودی	محدوده ورودی	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای ماهانه	انحراف خطای جامع ماهانه	50μg
حساسیت به درجه حرارت با تعصب صفر	حساسیت درجه حرارت بی طرفی صفر	50μg/°C
خطای ماهانه فاکتور مقیاس	خطای جامع ماهانه فاکتور مقیاس	50 ppm
حساسیت درجه حرارت فاکتور مقیاس	حساسیت درجه حرارت فاکتور مقیاس	50ppm/°C
محدوده ورودی	شاخص محدوده	±20g

ویژگی های سیستم

پارامتر	مشخصات	ارزش	یادداشت ها
دمای کار	عملکرد زیست محیطی	-40 درجه سانتیگراد 60 درجه سانتیگراد
دمای ذخیره سازی	عملکرد زیست محیطی	-45 درجه سانتیگراد -70 درجه سانتیگراد
منبع برق	الزامات عمومی	18V36V ((DC)
مصرف برق	مصرف انرژی پایدار	≤12W	مصرف برق شروع ≤ 25W

رابط های الکتریکی

رابط های الکتریکی خارجی شامل رابط قدرت ، رابط ارتباطی RS422 و رابط 100Mbps Ethernet هستند. مدل سوکت: J30JM-25ZKP43 ، مدل پلاگین مطابقت: J30J-25TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,14	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
2,15	زمین تغذیه PCS	زمین قدرت
10	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
9	خروجی سیگنال 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
7	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
6	سیگنال همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

پروتکل ارتباطات

پورت سریال RS422 1 سه کانال اطلاعات افزایش زاویه، سه کانال اطلاعات افزایش سرعت، اطلاعات شمارش IO و اطلاعات درجه حرارت را در فرکانس داده 200 هرتز تولید می کند
مقادیر ناچیز مشاهده شده بدون مداخله برای اشتباهات جبران می شود
RS422 پورت سریال 2 خروجی سیگنال همگام سازی زمان در زمان نمونه گیری 1 با لبه صعود معتبر
عرض پالس: 10 ± 2 μs، فاصله سیگنال نمونه گیری: 5ms ± 20 μs
زمان تعیین سطح لبه های بالا و پایین که بیش از 100ns نیست
انتقال داده از پورت سریال 1 50 μs پس از انتشار لبه در حال افزایش رخ می دهد

پروتکل داده های خروجی

نرخ باد: 460800bps
فرمت خروجی: RS422، بیت شروع 1 بیت، بیت توقف 1 بیت، بیت داده 8 بیت، بدون چک سوم
فرکانس داده: 200 هرتز
تمام بیت های تعریف نشده بطور پیش فرض با صفر پر شده اند
هنگام انتقال چند بایت، بایت پایین اول و بایت بالا آخر می آید

تعداد بایت	معنی	نوع داده	طول	توضیحات
1 تا 4	هدر بسته	int بدون امضا	4 بایت	0x55x55x55x55
5 تا 8	تعداد بسته ها	int بدون امضا	4 بایت	مقدار شمارش داخلی IMU
9 تا 12	داده های ژایروسکوپ X	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
13 تا 16	داده های ژایروسکوپ Y	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
17 تا 20	داده های ژایروسکوپ Z	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
21 تا 24	X داده های شتاب سنج	نقطه شناور تک دقت	4 بایت	افزایش سرعت (M/S)
25 تا 28	داده های شتاب سنج Y	نقطه شناور تک دقت	4 بایت	افزایش سرعت (M/S)
29 تا 32	داده های شتاب سنج Z	نقطه شناور تک دقت	4 بایت	افزایش سرعت (M/S)
33 تا 34	X دمای شتاب سنج	int بدون امضا	2 بایت	اندازه گیری دمای
35	شمارش نبض IO1	int بدون امضا	1 بایت	-
36	شمارش نبض IO2	int بدون امضا	1 بایت	-
37	موقعیت علامت	int بدون امضا	1 بایت	-
38	چک سوم	int بدون امضا	1 بایت	مجموع 1-37 بایت

واحد دمایی: درجه، مثبت=(D33+D34 * 256) * 0.01، منفی=(D33+D34 * 256-65536) * 0.01

ابعاد

TDF51IMU0 واحد بی وقفه فیبر نوری با دقت بالا با توابع اندازه گیری پویا برای تجهیزات IMU 0

ابعاد: 98 * 96 * 90 میلی متر (تواریخ ± 1 میلی متر، به استثنای کانکتورها)

وزن: ≤ 1.4kg
