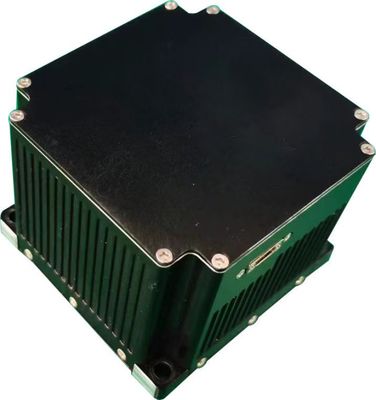

واحد بی وقفه فیبر نوری TDF37IMU0 با دقت بالا با توابع اندازه گیری پویا و ثبات بی طرفی 0.2°/h

Name: واحد بی وقفه فیبر نوری TDF37IMU0 با دقت بالا با توابع اندازه گیری پویا و ثبات بی طرفی 0.2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF37IMU0

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

خلاصه محصول

واحد بی وقفه فیبر نوری TDF37IMU0 با دقت بالا واحدهای بی وقفه فیبر نوری مزایای قابل توجهی از جمله اندازه فشرده، طراحی سبک وزن، مصرف انرژی پایین و دقت دقیق بالا را ارائه می دهند.اين واحد ها براي طراحي سيستم بندگي خالص طراحی شده اند، پاسخگویی به الزامات سختگیرانه سیستم عامل های مدرن بدون سرنشین، سلاح ه...

ویژگی های سفارشی محصول

برجسته کردن

واحد اندازه‌گیری اینرسیایی فیبر نوری

,

اندازه گیری پویا IMU با دقت بالا

,

TDF37IMU0 عملکرد واحد بی وقفه

پایداری تعصب صفر (10s):

0.2 درجه در ساعت

دما متغیر پایداری تعصب صفر (100s):

0.5 درجه در ساعت

0.5 درجه در ساعت فاکتور غیرخطی:

≤20ppm

ضریب راه رفتن تصادفی:

0.02 درجه/√ساعت

محدوده ورودی:

400 درجه در ثانیه

توضیحات محصول

واحد بی وقفه فیبر نوری TDF37IMU0 با دقت بالا

واحدهای بی وقفه فیبر نوری مزایای قابل توجهی از جمله اندازه فشرده، طراحی سبک وزن، مصرف انرژی پایین و دقت دقیق بالا را ارائه می دهند.اين واحد ها براي طراحي سيستم بندگي خالص طراحی شده اند، پاسخگویی به الزامات سختگیرانه سیستم عامل های مدرن بدون سرنشین، سلاح های زیر آب / تورپدویی و سیستم عامل های مختلف زمینی، هوایی و موشک که نیاز به فاکتور کوچک دارند،تجهیزات اندازه گیری بی وقفه با دقت بالا با قابلیت اندازه گیری پویا برای اطلاعات حرکت زاویه ای و خطی حامل.

مشخصات عملکرد

عملکرد جیروسکوپ

پروژه	محتوای	شاخص
شاخص تعصب صفر	ثبات بی طرفی صفر (10s)	0.2°/ساعت
	ثبات صفر بی طرفی در دمای متغیر (100s)	0.5°/ساعت
فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	≤20ppm
سایر شاخص ها	ضریب راه رفتن تصادفی	0.02°/√h
	محدوده ورودی	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پروژه	محتوای	شاخص
شاخص انحراف	تکرار بی طرفی صفر	0.3 میلی گرم
شاخص تعصب صفر	حساسیت درجه حرارت بی طرفی صفر	50μg/°C
فاکتور مقیاس	تکرار فاکتور مقیاس	300 ppm
	حساسیت درجه حرارت فاکتور مقیاس	20 ppm/°C
شاخص محدوده	محدوده ورودی	±20g

ویژگی های واحد

پروژه	محتوای	شاخص	یادآوری
عملکرد زیست محیطی	دمای کار	-40 درجه سانتیگراد 65 درجه سانتیگراد
	دمای ذخیره سازی	-40 درجه سانتیگراد 60 درجه سانتیگراد
الزامات عمومی	منبع برق	18V36V ((DC)
	مصرف انرژی پایدار	≤8W	مصرف برق شروع ≤ 15W

رابط های الکتریکی

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,2	منبع برق خارجی	منبع برق PCS	24 ولت
3,4		منبع برق PCS	زمین قدرت
5	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
6		IMU_TX1-	داده های خروجی IMU منفی است
9	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
10		IMU_SYN-	سیگنال همگام سازی IMU منفی است

ظاهر ساختاری و ابعاد

واحد بی وقفه فیبر نوری TDF37IMU0 با دقت بالا با توابع اندازه گیری پویا و ثبات بی طرفی 0.2°/h 0
