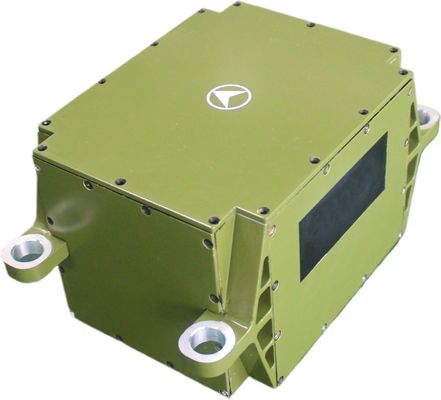

اندازه کوچک و دقت بالا TDL45IMU لیزر بی وقفه واحد برای تاثیر بزرگ و ارتعاش محیط

Name: اندازه کوچک و دقت بالا TDL45IMU لیزر بی وقفه واحد برای تاثیر بزرگ و ارتعاش محیط
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL45IMU

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

TDL45IMU0 Laser Inertial Unit.pdf

PDF

خلاصه محصول

اندازه کوچک و دقت بالا TDL45IMU واحد بی وقفه لیزر اين واحد فشرده ي لازري با اندازه كوچك، وزن كاهش يافتگي، مصرف كم انرژي و دقت بالا، كارايي استثنائي را ارائه ميدهد.مقاومت در برابر ضربه های شدید دارد، محیط های ارتعاش بالا و پشتیبانی از طراحی خالص strapdown برای سیستم های مختلف بدون سرنشین و سلاح. خلاص...

ویژگی های سفارشی محصول

برجسته کردن

واحد بی وقفه کوچک با دقت بالا TDL45IMU

,

واحد بی وقفه لیزر مقاوم در برابر ضربه بزرگ

,

واحد اندازه گیری IMU مقاومت لرزش بزرگ

پایداری تعصب صفر (100s):

0.01 درجه در ساعت

تکرارپذیری سوگیری صفر:

0.005 درجه در ساعت

فاکتور مقیاس دمای کامل:

≤5ppm

ضریب راه رفتن تصادفی:

0.002 درجه در ساعت

محدوده ورودی:

400 درجه در ثانیه

توضیحات محصول

اندازه کوچک و دقت بالا TDL45IMU واحد بی وقفه لیزر

اين واحد فشرده ي لازري با اندازه كوچك، وزن كاهش يافتگي، مصرف كم انرژي و دقت بالا، كارايي استثنائي را ارائه ميدهد.مقاومت در برابر ضربه های شدید دارد، محیط های ارتعاش بالا و پشتیبانی از طراحی خالص strapdown برای سیستم های مختلف بدون سرنشین و سلاح.

خلاصه ی محصول

TDL45IMU برای کاربردهای سخت طراحی شده است که اندازه گیری پویا از حرکت زاویه ای حامل و اطلاعات حرکت خطی را فراهم می کند.در هوا، و پلتفرم های سلاح موشکی که نیاز به ناوبری انرشیال فشرده و دقیق دارند.

مشخصات عملکرد

عملکرد جیروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	شاخص تعصب صفر	0.01°/ساعت
تکرار بی طرفی صفر		0.005°/ساعت
فاکتور مقیاس دمای کامل	فاکتور مقیاس	≤5ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.002°/ساعت
محدوده ورودی		۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای جامع ماهانه	شاخص انحراف	20μg
حساسیت به درجه حرارت با تعصب صفر	شاخص تعصب صفر	20μg/°C
فاکتور مقیاس اشتباه جامع ماهانه	فاکتور مقیاس	20 ppm
حساسیت درجه حرارت فاکتور مقیاس		20 ppm/°C
محدوده ورودی	شاخص محدوده	±20g

مشخصات عمومی محیط زیست

پارامتر	مشخصات	ارزش	یادداشت ها
دمای کار	عملکرد زیست محیطی	-40 درجه سانتیگراد 60 درجه سانتیگراد
دمای ذخیره سازی		-45 درجه سانتیگراد -70 درجه سانتیگراد
منبع برق	الزامات عمومی	18V36V ((DC)
مصرف برق پایدار		≤20W	مصرف برق شروع ≤ 25W

رابط های الکتریکی

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,12	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
2,13		زمین تغذیه PCS	زمین قدرت
3	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
14		IMU_TX1-	داده های خروجی IMU منفی است
6	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
17		IMU_SYN-	سیگنال همگام سازی IMU منفی است

ظاهر ساختاری و ابعاد

اندازه کوچک و دقت بالا TDL45IMU لیزر بی وقفه واحد برای تاثیر بزرگ و ارتعاش محیط 0
