کیفیت اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit با دقت بالا و وزن سبک برای اندازه گیری پویا کارخانه

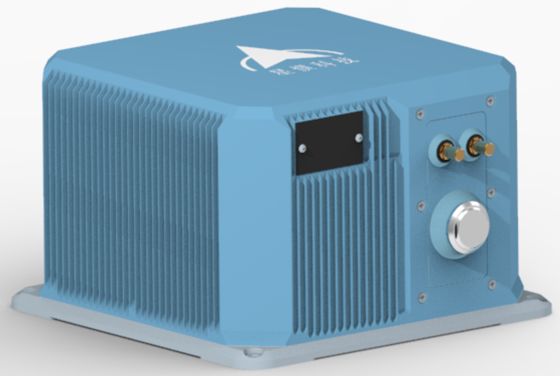

اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit با دقت بالا و وزن سبک برای اندازه گیری پویا

Name: اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit با دقت بالا و وزن سبک برای اندازه گیری پویا
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDFG99IMU

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

خلاصه محصول

واحد بی وقفه فیبر نوری کوچک TDFG99IMU اين واحد انرسي فايبر نوري فشرده و سبک با دقت بالا و مصرف برق کمعملکرد قابل اطمینان را در محیط های با تاثیر بالا و ارتعاش بالا تضمین می کند. ایده آل برای برنامه های کاربردی خالص strapdown، آن را برآورده می کند الزامات سخت گیرانه از نسل بعدی سیستم های بدون سرنشین، ...

ویژگی های سفارشی محصول

برجسته کردن

واحد بی وقفه فیبر نوری کوچک

,

حسگر Imu با دقت بالا

,

واحد اندازه گیری بی وقفه سبک

پایداری تعصب صفر (100s):

0.005 درجه در ساعت

پایداری تعصب صفر (10s):

0.01 درجه در ساعت

دما متغیر پایداری تعصب صفر:

0.02 درجه در ساعت

فاکتور مقیاس دمای کامل:

≤150ppm

ضریب راه رفتن تصادفی:

0.001 درجه در ساعت

محدوده ورودی:

400 درجه در ثانیه

توضیحات محصول

واحد بی وقفه فیبر نوری کوچک TDFG99IMU

اين واحد انرسي فايبر نوري فشرده و سبک با دقت بالا و مصرف برق کمعملکرد قابل اطمینان را در محیط های با تاثیر بالا و ارتعاش بالا تضمین می کند. ایده آل برای برنامه های کاربردی خالص strapdown، آن را برآورده می کند الزامات سخت گیرانه از نسل بعدی سیستم های بدون سرنشین، زیر آب / سامانه های تورپدویی، و زمین، هوا،و پلتفرم های سلاح موشکی که نیاز به تکنولوژی بی وقفه کوچک و با دقت بالا دارند.

ویژگی های کلیدی

طراحی جمع و جور و سبک وزن با مصرف انرژی کم
تکنولوژی فیبر نوری با دقت بالا
خنک کننده ارتعاش هشت نقطه ای برای محیط های با تاثیر زیاد
مناسب برای کاربردهای خالص بند بند
اندازه گیری پویا حرکت زاویه ای و خطی
سازگار با پلتفرم های بدون سرنشین نسل بعدی

مشخصات عملکرد

عملکرد جیروسکوپ

شاخص عملکرد	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	ثبات بی طرفی صفر	0.005°/ساعت
ثبات بی طرفی صفر (10s)	ثبات بی طرفی صفر	0.01°/ساعت
درجه حرارت متغیر صفر تعصب	ثبات بی طرفی صفر	0.02°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤ 150 ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.001°/ساعت
محدوده ورودی	سایر شاخص ها	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

شاخص عملکرد	مشخصات	ارزش
انحراف خطای جامع ماهانه	شاخص انحراف	20μg
حساسیت به درجه حرارت با تعصب صفر	شاخص تعصب صفر	20μg/°C
فاکتور مقیاس اشتباه جامع ماهانه	فاکتور مقیاس	20 ppm
حساسیت درجه حرارت فاکتور مقیاس	فاکتور مقیاس	20 ppm/°C
محدوده ورودی	شاخص محدوده	±20g

ویژگی های واحد

دسته بندی	مشخصات	ارزش	یادداشت ها
عملکرد زیست محیطی	دمای کار	-40 درجه سانتیگراد 60 درجه سانتیگراد
عملکرد زیست محیطی	دمای ذخیره سازی	-45 درجه سانتیگراد -70 درجه سانتیگراد
الزامات عمومی	منبع برق	18V36V ((DC)
الزامات عمومی	مصرف برق پایدار	≤15W	مصرف برق شروع ≤ 25W

رابط های الکتریکی

پین	اتصال	نام سیگنال	ویژگی های سیگنال
39,40	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
41,42	منبع برق خارجی	زمین تغذیه PCS	زمین قدرت
5	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
6	خروجی سیگنال 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
9	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
10	سیگنال همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

ظاهر ساختاری و ابعاد

اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit با دقت بالا و وزن سبک برای اندازه گیری پویا 0
