واحد انرشیال فیبر نوری TDF42IMU0 با مصرف انرژی کم و دقت بالا

Name: واحد انرشیال فیبر نوری TDF42IMU0 با مصرف انرژی کم و دقت بالا
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF42IMU0

محل مبدا: چین

شرایط پرداخت: ، L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

TDF42IMU0 واحد بی وقفه فیبر نوری واحد بی وقفه فیبر نوری TDF42IMU0 دارای اندازه کامپکت، ساخت سبک وزن، مصرف انرژی پایین و عملکرد دقیق بالا است.طراحی شده برای کاربردهای سخت با تاثیر و ارتعاش قابل توجهی، این واحد برای اندازه گیری بی وقفه کوچک و با دقت بالا در سیستم های تورپد، سلاح های زمینی / هوایی، سیس...

ویژگی های سفارشی محصول

برجسته کردن

واحد اینرسی فیبر نوری فشرده و سبک

,

واحد اندازه گیری اینرسی کم مصرف

,

IMU با دقت بالا

توضیحات محصول

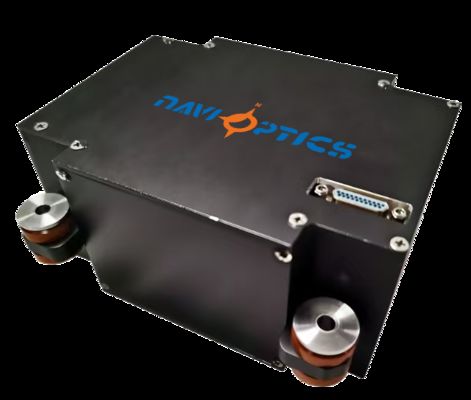

TDF42IMU0 واحد بی وقفه فیبر نوری

واحد بی وقفه فیبر نوری TDF42IMU0 دارای اندازه کامپکت، ساخت سبک وزن، مصرف انرژی پایین و عملکرد دقیق بالا است.طراحی شده برای کاربردهای سخت با تاثیر و ارتعاش قابل توجهی، این واحد برای اندازه گیری بی وقفه کوچک و با دقت بالا در سیستم های تورپد، سلاح های زمینی / هوایی، سیستم های موشک و سایر سناریوهای اندازه گیری حرکت پویا ایده آل است.

ویژگی های کلیدی

ابعاد فشرده: 115 * 94 * 50 میلی متر (معذرت ± 1 میلی متر)
ساخت سبک: ≤ 0.85kg
مصرف انرژی کم: ≤12W کار پایدار
ژایروسکوپ و شتاب سنج فیبر نوری با دقت بالا
عملکرد محیط زیست قوی: -40 تا 60 درجه سانتیگراد
رابط های ارتباطی RS422 دوگانه
اتصال 100Mbps اترنت

مشخصات عملکرد

عملکرد جیروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	ثبات بی طرفی صفر	0.05°/ساعت
ثبات بی طرفی صفر (10s)	ثبات بی طرفی صفر	0.1°/ساعت
درجه حرارت متغیر صفر تعصب	ثبات	0.1°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤200ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.01°/ساعت
محدوده ورودی	اندازه گیری سرعت زاویه ای	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای ماهانه	خطای کلی انحراف	50μg
حساسیت به درجه حرارت با تعصب صفر	شاخص بی طرفی صفر	50μg/°C
خطای ماهانه فاکتور مقیاس	خطای جامع فاکتور مقیاس	50 ppm
حساسیت درجه حرارت فاکتور مقیاس	حساسیت درجه حرارت فاکتور مقیاس	50ppm/°C
محدوده ورودی	اندازه گیری شتاب	±20g

مشخصات محیطی و الکتریکی

دمای کار:-40 تا 60 درجه سانتیگراد

دمای ذخیره سازی:-45°C تا 70°C

منبع برق:18 تا 36 ولت DC

مصرف برق ثابت:≤12W

مصرف برق شروع:≤25W

رابط های الکتریکی

رابط های الکتریکی خارجی شامل رابط قدرت ، رابط ارتباطی RS422 و رابط 100Mbps Ethernet هستند. مدل سوکت: J30JM-25ZKP43 ، مدل پلاگین مطابقت: J30J-25TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,14	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
2,15	زمین تغذیه PCS	زمین قدرت	-
10	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
9	خروجی سیگنال 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
7	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
6	سیگنال همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

پروتکل ارتباطات

پورت سریال RS422 1 سه کانال اطلاعات افزایش زاویه، سه کانال اطلاعات افزایش سرعت، اطلاعات شمارش IO و اطلاعات درجه حرارت را در فرکانس داده 200 هرتز تولید می کند.RS422 پورت سریال 2 خروجی سیگنال های همگام سازی زمان با ویژگی های زمان دقیق.

پروتکل داده های خروجی

نرخ بود:460800bps

فرمت خروجی:RS422، 1 بیت شروع، 1 بیت توقف، 8 بیت داده، بدون چک سوم

فرکانس داده:200 هرتز

SN	معنی	نوع داده	طول	توضیحات
1 تا 4	هدر بسته	int بدون امضا	4 بایت	0x55x55x55x55
5 تا 8	تعداد بسته ها	int بدون امضا	4 بایت	مقدار شمارش داخلی IMU
9 تا 12	X داده های ژایروسکوپ	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
13 تا 16	Y داده های ژایروسکوپ	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
17 تا 20	داده های ژایروسکوپ	نقطه شناور تک دقت	4 بایت	افزایش زاویه (درجات)
21 تا 24	X داده های شتاب سنج	نقطه شناور تک دقت	4 بایت	افزایش سرعت (m/s)
25 تا 28	Y داده های شتاب سنج	نقطه شناور تک دقت	4 بایت	افزایش سرعت (m/s)
29 تا 32	Z داده های شتاب سنج	نقطه شناور تک دقت	4 بایت	افزایش سرعت (m/s)
33 تا 34	X دمای شتاب سنج	int بدون امضا	2 بایت	اندازه گیری دمای
35	IO1 شمارش نبض	int بدون امضا	1 بایت	-
36	IO2 شمارش نبض	int بدون امضا	1 بایت	-
37	موقعیت علامت	int بدون امضا	1 بایت	-
38	چک سوم	int بدون امضا	1 بایت	مجموع بایت ها 1-37

يادداشت:داده های ژایروسکوپ در محور X، Y و Z نشان دهنده افزایش زاویه در درجه است. داده های شتاب سنج در محور X، Y و Z نشان دهنده افزایش سرعت در متر در ثانیه است. واحدهای درجه حرارت:درجه، که به صورت مثبت محاسبه می شود=(D33+D34*256) *0.01، منفی=(D33+D34*256-65536) *0.01.

ابعاد فیزیکی

واحد انرشیال فیبر نوری TDF42IMU0 با مصرف انرژی کم و دقت بالا 0

ابعاد:115 * 94 * 50 میلی متر (طرح پذیری ±1 میلی متر، به استثنای کانکتورها)

وزن:≤ 0.85kg
