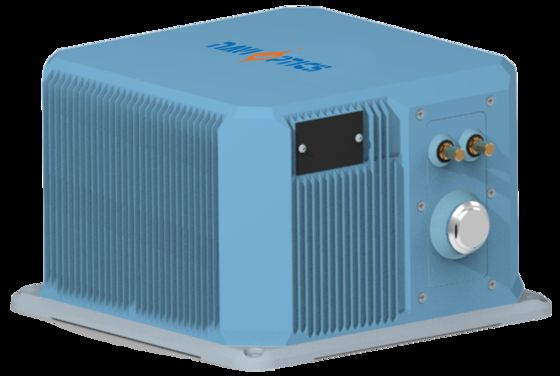

کیفیت واحد بی وقفه فیبر نوری TDF99IMU-D با دقت بالا با مقاومت بالا در برابر ضربه و ارتعاش و اندازه کوچک کارخانه

واحد بی وقفه فیبر نوری TDF99IMU-D با دقت بالا با مقاومت بالا در برابر ضربه و ارتعاش و اندازه کوچک

Name: واحد بی وقفه فیبر نوری TDF99IMU-D با دقت بالا با مقاومت بالا در برابر ضربه و ارتعاش و اندازه کوچک
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDFG99IMU0

محل مبدا: چین

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

IMU فیبر نوری با دقت بالا با پایداری ژیروسکوپ 0.005 درجه در ساعت، محدوده شتاب سنج ± 20 گرم و مقاومت استثنایی در برابر شوک/ارتعاش. دارای مجوز برای کاربردهای نظامی از جمله پهپاد، موشک و اژدر. طراحی جمع و جور با کاهش لرزش 8 نقطه ای و محدوده عملیاتی 40- تا 60 درجه سانتی گراد.

ویژگی های سفارشی محصول

برجسته کردن

واحد اینرسی فیبر نوری با دقت بالا

,

واحد اندازه گیری اینرسی با مقاومت در برابر ضربه و لرزش بالا

,

IMU اندازه کوچک

توضیحات محصول

واحد بی وقفه فیبر نوری با دقت بالا TDF99IMU-D

واحد اندازه گيري فايبر نوري پيشرفته با مقاومت استثنائي در برابر شوک و ارتعاش براي کاربردهاي سخت صنعتي و دفاعي

خلاصه ی محصول

این واحد انرشیال فیبر نوری فشرده دارای اندازه کوچک، طراحی سبک وزن، مصرف انرژی کم و دقت بالا است.مقاومت در برابر محیط های ضربه و ارتعاش شدید. ایده آل برای برنامه های کاربردی خالص در سراسر سیستم های بدون سرنشین، سیستم های تورپیدو و سیستم های سلاح زمینی / هوایی / موشک که نیاز به اندازه گیری انرشیال جمع و جور و دقیق دارند.

مشخصات عملکرد

اجزا	پارامتر	مشخصات
عملکرد جیروسکوپ	ثبات بی طرفی صفر (100s)	0.005°/ساعت
	ثبات بی طرفی صفر (10s)	0.01°/ساعت
	درجه حرارت متغیر صفر تعصب	0.02°/ساعت
	فاکتور مقیاس دمای کامل	≤ 150 ppm
	ضریب راه رفتن تصادفی	0.001°/ساعت
	محدوده ورودی	۴۰۰ درجه در ثانیه
عملکرد شتاب سنج	انحراف خطای ماهانه	20μg
	حساسیت به درجه حرارت با تعصب صفر	20μg/°C
	خطای ماهانه فاکتور مقیاس	20 ppm
	حساسیت درجه حرارت فاکتور مقیاس	20 ppm/°C
	محدوده ورودی	±20g
ویژگی های سیستم	دمای کار	-40 تا 60 درجه سانتیگراد
	دمای ذخیره سازی	-45°C تا 70°C
	منبع برق	18 تا 36 ولت DC
	مصرف برق	≤15W (از راه اندازی ≤25W)

پروتکل ارتباطات

خروجی داده های اشکال زدایی با سرعت 460800 باود با 8 بیت داده، 1 بیت توقف، بدون تعادل و انتقال اول LSB کار می کند. پروتکل شامل داده های خام IMU، دستورات کاربر، سوابق ناوبری ماهواره ای،و نتایج ناوبری.

بایت	محتوای	نوع	توضیحات
1-2	عنوان فریم	char	0x5A، 0x54
3	طول فریم	char	0x1E
4	شناسه فریم	char	0x04
5 تا 8	شماره فریم	int	جمع آوری 200 هرتز
9 تا 11	X سرعت سنج	char*3	ملاحظه 1 را ببینید
12 تا 14	Y سرعت سنج	char*3
15 تا 17	Z سرعت سنج	char*3
18 تا 20	X جیروسکوپ	char*3	ملاحظه 2 را ببینید
21 تا 23	Y جیروسکوپ	char*3
24 تا 26	زايروسکوپ	char*3
27 تا 33	محرمانه	char/int/short
34	چک سوم		بايت هاي 4 تا 33

یادداشت های پردازش اطلاعات

توجه 1 - افزایش سرعت:خروجی سرعت سنج 5ms که از طریق گرد کردن اعداد صحیح و محدوده محدود به [0,1e7] پردازش می شود و آخرین 3 بایت را انتقال می دهد.

يادداشت 2 - افزایش زاويه:خروجی ژایروسکوپ 5ms که از طریق گرد کردن اعداد کامل و محدوده محدود به [0,1e7] پردازش می شود و 3 بایت آخر را انتقال می دهد.

رابط های الکتریکی

رابط های خارجی شامل قدرت، ارتباطات RS422 و 100Mbps اترنت از طریق سوکت JY27496E17E42PN-H است.

پین	ارتباط	نام سیگنال	ویژگی ها
39,40	قدرت خارجی	قدرت PCS مثبت است	24 ولت
41,42	زمین قدرت	زمین قدرت PCS	زمین قدرت
5	خروجی 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
6	خروجی 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
9	همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
10	همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

مشخصات فیزیکی

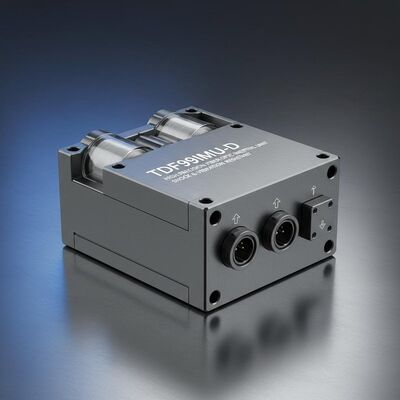

واحد بی وقفه فیبر نوری TDF99IMU-D با دقت بالا با مقاومت بالا در برابر ضربه و ارتعاش و اندازه کوچک 0

ابعاد: 188mm * 188mm * 1215mm (± 1mm، بدون اتصال)
وزن: ≤4.7kg
