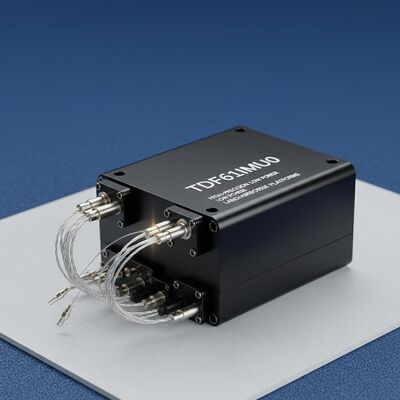

کیفیت واحد بی وقفه فیبر نوری کوچک با دقت بالا TDF61IMU0 با مصرف انرژی کم برای سیستم عامل های سلاح زمینی و هوایی کارخانه

واحد بی وقفه فیبر نوری کوچک با دقت بالا TDF61IMU0 با مصرف انرژی کم برای سیستم عامل های سلاح زمینی و هوایی

Name: واحد بی وقفه فیبر نوری کوچک با دقت بالا TDF61IMU0 با مصرف انرژی کم برای سیستم عامل های سلاح زمینی و هوایی
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF61IMU0

محل مبدا: چین

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

TDF61IMU0: فیبر نوری فشرده IMU با پایداری ژیروسکوپ 0.03 درجه در ساعت و شتاب‌سنج ± 20 گرم. قدرت کم (≤15W)، عملکرد -40℃ تا 60℃. ایده آل برای سکوهای تسلیحات زمینی/هوایی که به دقت بالایی در حداقل فضا نیاز دارند.

ویژگی های سفارشی محصول

برجسته کردن

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

توضیحات محصول

اندازه کوچک و دقت بالا TDF61IMU0 واحد بی وقفه فیبر نوری

برای استفاده در سیستم عامل های سلاح زمینی و هوایی طراحی شده، دارای ابعاد جمع و جور و دقت استثنایی است.

خلاصه ی محصول

واحدهای بی وقفه فیبر نوری مزایای قابل توجهی از جمله اندازه کوچک، وزن کم، مصرف انرژی کم و دقت بالا را ارائه می دهند. این واحدها از بند بند خالص، یک محور،و پیکربندی های بی وقفه ای با مدولاسیون محور دوگانه، باعث می شود آنها برای سیستم عامل های جدید بدون سرنشین، سلاح های آب / تورپدو و سیستم عامل های سلاح زمینی / هوایی که نیاز به جمع و جور دارند، ایده آل باشند.تجهیزات اندازه گیری بی وقفه با دقت بالا با قابلیت اندازه گیری حرکت زاویه ای و خطی پویا.

مشخصات عملکرد

شاخص های عملکرد ژایروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	ثبات بی طرفی صفر	0.03°/ساعت
ثبات بی طرفی صفر (10s)	ثبات بی طرفی صفر	0.05°/ساعت
درجه حرارت متغیر صفر تعصب	ثبات بی طرفی صفر	0.1°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤ 150 ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.003°/√h
محدوده ورودی	محدوده ورودی	600°/s

شاخص های عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای جامع ماهانه	شاخص انحراف	50μg
حساسیت به درجه حرارت با تعصب صفر	شاخص بی طرفی صفر	50μg/°C
فاکتور مقیاس اشتباه جامع ماهانه	فاکتور مقیاس	50 ppm
حساسیت درجه حرارت فاکتور مقیاس	فاکتور مقیاس	50ppm/°C
محدوده ورودی	شاخص محدوده	±20g

مشخصات کل ماشین

پارامتر	مشخصات	ارزش	یادداشت ها
دمای کار	عملکرد زیست محیطی	-40 درجه سانتیگراد 60 درجه سانتیگراد
دمای ذخیره سازی	عملکرد زیست محیطی	-45 درجه سانتیگراد -70 درجه سانتیگراد
منبع برق	الزامات عمومی	18V36V ((DC)
مصرف برق پایدار	الزامات عمومی	≤15W	مصرف برق شروع ≤ 25W

رابط های الکتریکی

رابط های الکتریکی خارجی شامل رابط قدرت ، رابط ارتباطی RS422 و رابط 100Mbps Ethernet هستند. مدل سوکت: J30JM-25ZKP43 ، مدل پلاگین مطابقت: J30J-25TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,14	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
2,15	منبع برق خارجی	زمین تغذیه PCS	زمین قدرت
10	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
9	خروجی سیگنال 200 هرتز	IMU_TX1-	داده های خروجی IMU منفی است
7	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
6	سیگنال همگام سازی	IMU_SYN-	سیگنال همگام سازی IMU منفی است

پروتکل ارتباطات

پورت سریال RS422 1 سه کانال اطلاعات افزایش زاویه، سه کانال اطلاعات افزایش سرعت، اطلاعات شمارش IO را صادر می کند،و اطلاعات دمایی در فرکانس داده 200 هرتز (ارزش های مشاهده خام بدون مداخله برای خطاها جبران می شود)
RS422 پورت سریال 2 خروجی سیگنال همگام سازی زمان در زمان نمونه گیری 1 (حاشیه صعود معتبر نشان دهنده زمان نمونه گیری سنسور بی وقفه)
سیگنال دیفرانسیل RS422 با عرض پالس 10 ± 2μs
فاصله سیگنال نمونه گیری 5ms ± 20μs
زمان تعیین سطح لبه های بالا و پایین که بیش از 100ns نیست
انتقال داده در پورت سریال 1 50μs پس از انتشار لبه بالا رخ می دهد

پروتکل داده های خروجی

نرخ باد: 460800bps
فرمت خروجی: RS422، بیت شروع 1 بیت، بیت توقف 1 بیت، بیت داده 8 بیت، بدون چک سوم
فرکانس داده: 200 هرتز
تمام بیت های تعریف نشده بطور پیش فرض با صفر پر شده اند
هنگام انتقال چند بایت، بایت پایین اول و بایت بالا آخر می آید

تعداد بایت	معنی	نوع داده	طول	توضیحات
1 تا 4	هدر بسته	int بدون امضا	4 بایت	0x55x55x55x55
5 تا 8	تعداد بسته ها	int بدون امضا	4 بایت	مقدار شمارش داخلی IMU
9 تا 12	داده های ژایروسکوپ X	نقطه شناور تک دقت	4 بایت	اندازه گیری خطی
12 تا 16	داده های ژایروسکوپ Y	نقطه شناور تک دقت	4 بایت	اندازه گیری خطی
16 تا 20	داده های ژایروسکوپ Z	نقطه شناور تک دقت	4 بایت	اندازه گیری خطی
21 تا 24	X داده های شتاب سنج	نقطه شناور تک دقت	4 بایت	M/S
25 تا 28	داده های شتاب سنج Y	نقطه شناور تک دقت	4 بایت	M/S
29 تا 32	داده های شتاب سنج Z	نقطه شناور تک دقت	4 بایت	M/S
33 تا 34	X دمای شتاب سنج	int بدون امضا	2 بایت	اندازه گیری خطی
35	شمارش نبض IO1	int بدون امضا	1 بایت	-
36	شمارش نبض IO2	int بدون امضا	1 بایت	-
37	موقعیت علامت	int بدون امضا	1 بایت	-
38	چک سوم	int بدون امضا	1 بایت	مجموع 1-37 بایت

توجه: داده های ژایروسکوپ محور X، Y و محور Z افزایش زاویه ای است که در درجه اندازه گیری می شود. داده های محور X، Y و Z افزایش سرعت است که در متر در ثانیه اندازه گیری می شود. واحد درجه حرارت: درجه،مثبت=(D33+D34 * 256) * 0.01، منفی=(D33+D34 * 256-65536) * 0.01.

ابعاد

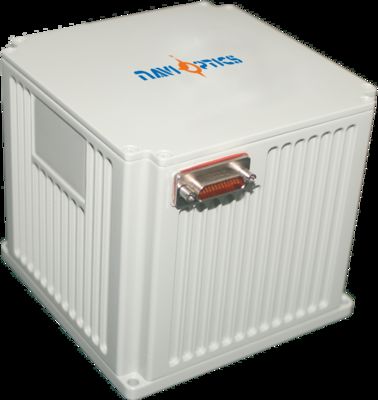

واحد بی وقفه فیبر نوری کوچک با دقت بالا TDF61IMU0 با مصرف انرژی کم برای سیستم عامل های سلاح زمینی و هوایی 0

ابعاد:110mm * 110mm * 100mm (± 1mm، بدون اتصال)
اندازه نصب:102mm * 102mm
دیافراگم نصب:4- Φ 4.3mm
وزن:≤ 1.7kg
