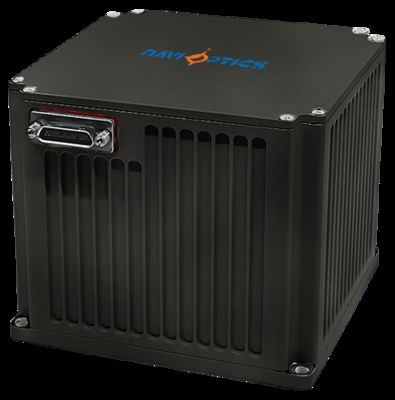

کیفیت اندازه کوچک وزن سبک TDF71IMU0 واحد بی وقفه فیبر نوری با مصرف انرژی کم کارخانه

اندازه کوچک وزن سبک TDF71IMU0 واحد بی وقفه فیبر نوری با مصرف انرژی کم

Name: اندازه کوچک وزن سبک TDF71IMU0 واحد بی وقفه فیبر نوری با مصرف انرژی کم
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF71IMU0

محل مبدا: چین

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C ، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

واحد اینرسی فیبر نوری TDF71IMU0: جمع و جور (130×130×110 میلی متر)، سبک وزن (≤2.2 کیلوگرم)، کم توان (≤15 وات). دقت بالا: پایداری ژیروسکوپ 0.01 درجه در ساعت، خطای شتاب سنج 20 میکروگرم. عملکرد -40 تا 60 درجه سانتیگراد، ایده آل برای سیستم های بدون سرنشین و سکوهای موشکی.

ویژگی های سفارشی محصول

برجسته کردن

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

توضیحات محصول

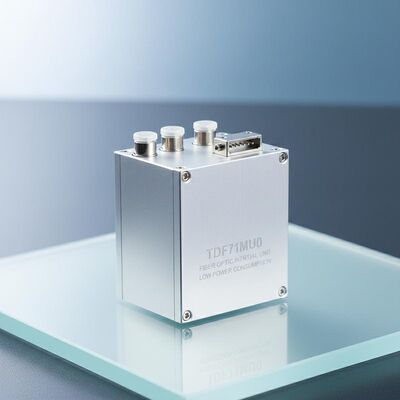

اندازه کوچک وزن سبک TDF71IMU0 واحد بی وقفه فیبر نوری

واحد بی وقفه فیبر نوری با مصرف انرژی کم، طراحی شده برای سیستم عامل های بدون سرنشین، سلاح های آب/تورپد، و زمین، هوا،و سیستم عامل های سلاح موشکی که نیاز به اندازه کوچک و اندازه گیری بی وقفه با دقت بالا دارند.

مشخصات عملکرد

عملکرد جیروسکوپ

پارامتر	مشخصات	ارزش	یادداشت ها
ثبات بی طرفی صفر (100s)	0.01°/ساعت
ثبات بی طرفی صفر (10s)	0.03°/ساعت
درجه حرارت متغیر صفر تعصب	0.05°/ساعت
فاکتور مقیاس دمای کامل	≤ 150 ppm
ضریب راه رفتن تصادفی	0.002°/√h
محدوده ورودی	۴۰۰ درجه در ثانیه

عملکرد شتاب سنج

پارامتر	مشخصات	ارزش	یادداشت ها
انحراف خطای ماهانه	20μg
حساسیت به درجه حرارت با تعصب صفر	20μg/°C
خطای ماهانه فاکتور مقیاس	20 ppm
حساسیت درجه حرارت فاکتور مقیاس	20 ppm/°C
محدوده ورودی	±20g

ویژگی های واحد

پارامتر	مشخصات	یادداشت ها
دمای کار	-40 تا 60 درجه سانتیگراد
دمای ذخیره سازی	-45°C تا 70°C
منبع برق	18 تا 36 ولت DC
مصرف برق پایدار	≤15W	راه اندازی: ≤25W

پروتکل های ارتباطی

رابط اشکال زدایی جهانی با نرخ باد 460800، 8 بیت داده، 1 بیت توقف، بدون چک سوم، انتقال از نظم پایین به بالا.

بایت ها	محتوای پیام	نوع	یادداشت ها
1-2	عنوان فریم	char	0x5A،0x54
3	طول فریم	char	0x1E
4	شناسه فریم	char	0x04
5 تا 8	شماره فریم	int	جمع آوری 200 هرتز
9 تا 11	X خروجی شتاب سنج	char*3	یادداشت 1
12 تا 14	Y خروجی شتاب سنج	char*3
15 تا 17	Z خروجی شتاب سنج	char*3
18 تا 20	خروجی جیروسکوپ X	char*3	یادداشت 2
21 تا 23	Y خروجی جیروسکوپ	char*3
24 تا 26	Z خروجی جیروسکوپ	char*3
27	ذخيره	char
28 تا 31	ذخيره	int
32 تا 33	ذخيره	کوتاه
34	چک سوم		کل بایت ها 4 تا 33

رابط های الکتریکی

رابط های خارجی شامل قدرت ، ارتباطات RS422 و 100Mbps اترنت است. مدل سوکت: J30JM-37ZKP ، پلاگین تطبیقی: J30J-37TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,2	منبع برق خارجی	منبع برق PCS مثبت است	24 ولت
3,4	زمین تامین برق PCS	زمین قدرت
5	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
6		IMU_TX1-	داده های خروجی IMU منفی است
9	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
10		IMU_SYN-	سیگنال همگام سازی IMU منفی است

ابعاد

اندازه کوچک وزن سبک TDF71IMU0 واحد بی وقفه فیبر نوری با مصرف انرژی کم 0

ابعاد: 130mm * 130mm * 110mm (± 1mm، بدون اتصال)
اندازه نصب: 120mm * 120mm
دیافراگم نصب: 4-Φ5.3mm
وزن: ≤2.2kg
