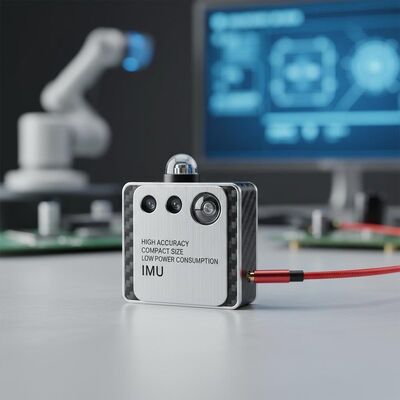

کیفیت واحد اندازه گیری بی وقفه با دقت بالا و سایز کوچک و مصرف کم برق برای ناوبری و رباتیک کارخانه

واحد اندازه گیری بی وقفه با دقت بالا و سایز کوچک و مصرف کم برق برای ناوبری و رباتیک

Name: واحد اندازه گیری بی وقفه با دقت بالا و سایز کوچک و مصرف کم برق برای ناوبری و رباتیک
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F61IMU
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: Navioptics

شماره مدل: F61IMU

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 مجموعه در هر ماه

زمان تحویل: 15 روز

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

IMU با دقت بالا با پایداری بایاس 0.005 درجه در ساعت، دقت ژیروسکوپ ± 0.1 درجه بر ثانیه و دقت شتاب سنج ± 0.01 گرم. جمع و جور، سبک وزن (<10 گرم)، از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند. ایده آل برای ناوبری، رباتیک، هواپیماهای بدون سرنشین و برنامه های کاربردی خودرو.

ویژگی های سفارشی محصول

برجسته کردن

بازگشت ایمن FURUNO به سیستم بندری

,

همه در یک سیستم مدیریت اس ام اس کشتی

,

ساماندهی داده های قایق های قدرت

نوع نمایشگر:

LCD رنگی

مصرف برق:

باس CAN 15 VDC

تکرارپذیری سوگیری صفر:

0.005 درجه در ساعت

داده های خروجی:

سرعت زاویه ای، شتاب خطی، میدان مغناطیسی

به روز رسانی کنید:

تا 1 کیلوهرتز

تایپ کنید:

سنسور

دقت:

± 0.1 درجه در ثانیه (ژیروسکوپ)، ± 0.01 گرم (شتاب سنج)

برنامه های کاربردی:

ناوبری، رباتیک، هواپیماهای بدون سرنشین، خودرو، VR/AR

ابعاد:

بسته به مدل متفاوت است، معمولاً 20mm x 20mm x 10mm

ولتاژ منبع تغذیه:

3.3 ولت یا 5 ولت

وزن:

معمولاً کمتر از 10 گرم است

فرمت خروجی:

دیجیتال (داده 16 بیتی یا 32 بیتی)

محدوده ورودی:

400 درجه در ثانیه

کالیبراسیون:

کالیبره شده در کارخانه، از کالیبراسیون در میدان پشتیبانی می کند

ضریب راه رفتن تصادفی:

0.01 °/√ HH

محدوده دمای عملیاتی:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

اجزاء:

شتاب سنج، ژیروسکوپ، مغناطیس سنج (اختیاری)

توضیحات محصول

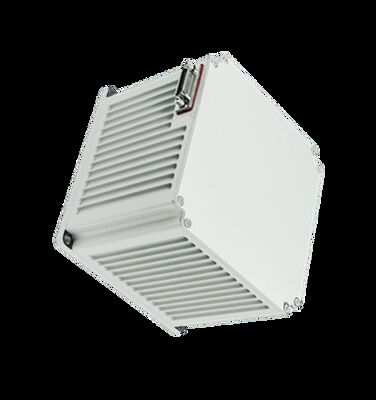

واحد اندازه‌گیری اینرسی

واحد اندازه‌گیری اینرسی (IMU) دارای اندازه جمع و جور، وزن کم، مصرف انرژی پایین و دقت بالا است. این واحد که برای سیستم‌های ناوبری اینرسی خالص استرپ‌داون، تک‌محوره و دو محوره مدوله شده طراحی شده است، نیاز به تجهیزات ناوبری اینرسی با اندازه کوچک و دقت بالا در پلتفرم‌های جدید بدون سرنشین، تسلیحات زیردریایی/اژدر، و همچنین پلتفرم‌های تسلیحاتی زمینی و هوایی را برآورده می‌کند. این واحد اندازه‌گیری دینامیکی اطلاعات حرکت زاویه‌ای و خطی حامل را فراهم می‌کند.

مشخصات فنی

عملکرد ژیروسکوپ

پارامتر	مشخصات	شرایط
پایداری بایاس صفر	0.03 درجه بر ساعت	اندازه‌گیری 100 ثانیه
پایداری بایاس صفر در دمای متغیر	0.1 درجه بر ساعت	نرخ تغییر دما 1 درجه سانتی‌گراد بر دقیقه (-40 درجه سانتی‌گراد ~ 60 درجه سانتی‌گراد)
غیرخطی بودن ضریب مقیاس	کمتر یا مساوی 20ppm
ضریب واکشی تصادفی	0.005 درجه بر جذر ساعت
محدوده ورودی	400 درجه بر ثانیه

عملکرد شتاب‌سنج

پارامتر	مشخصات	شرایط
تکرارپذیری بایاس صفر	50 میکروگرم
حساسیت دمایی بایاس	50 میکروگرم بر درجه سانتی‌گراد
تکرارپذیری ضریب مقیاس	50ppm
حساسیت دمایی ضریب مقیاس	50ppm بر درجه سانتی‌گراد
محدوده ورودی	±20g

مشخصات محیطی و فیزیکی

پارامتر	مشخصات	یادداشت‌ها
دمای عملیاتی	-40 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد
دمای ذخیره‌سازی	-45 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد
منبع تغذیه	18 تا 36 ولت (DC)
مصرف برق پایدار	کمتر یا مساوی 16 وات	مصرف برق راه‌اندازی کمتر یا مساوی 20 وات
قطر سوراخ نصب	4-Φ4.5 میلی‌متر
ابعاد	110110100 میلی‌متر
