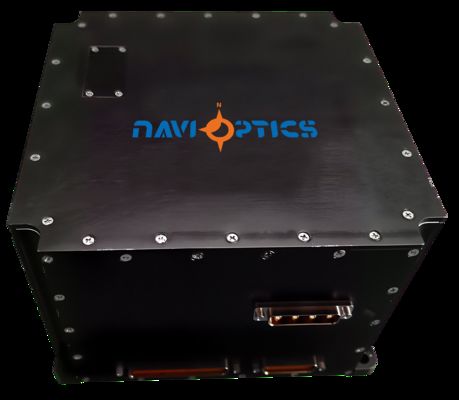

کیفیت واحد بی وقفه فیبر نوری TDF72IMU0 با دقت بالا برای اندازه گیری حرکت پُر دینامیک با اندازه کوچک کارخانه

واحد بی وقفه فیبر نوری TDF72IMU0 با دقت بالا برای اندازه گیری حرکت پُر دینامیک با اندازه کوچک

Name: واحد بی وقفه فیبر نوری TDF72IMU0 با دقت بالا برای اندازه گیری حرکت پُر دینامیک با اندازه کوچک
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF72IMU0
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF72IMU0

محل مبدا: چین

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

IMU فیبر نوری با دقت بالا با پایداری ژیروسکوپ 0.01 درجه در ساعت و محدوده ±20 گرم. طراحی فشرده و ناهموار برای محیط های سخت در کاربردهای دفاعی، هوافضا و دریایی. قدرت کم، عملکرد تایید شده.

ویژگی های سفارشی محصول

برجسته کردن

واحد اینرسی فیبر نوری با دقت بالا

,

اندازه‌گیری کامل حرکت دینامیکی IMU

,

واحد اندازه گیری اینرسی با اندازه کوچک

توضیحات محصول

واحد بی وقفه فیبر نوری TDF72IMU0 با دقت بالا

اندازه گیری کامل حرکت پویا برای کاربردهای سخت که نیاز به دقت و قابلیت اطمینان در شرایط شدید دارند.

خلاصه ی محصول

اين واحد ارتجاعي فايبر نوري پيشرفته داراي تکنولوژي کاهش ارتعاش هشت نقطه اي است که آن را براي محیط هاي پر تاثير و ارتعاش مناسب مي سازد.ساخت سبک، مصرف انرژی کم و دقت استثنایی برای اندازه گیری جامع پویا از اطلاعات حرکت زاویه ای و خطی حامل.

طراحی شده برای برنامه های کاربردی کوچک و دقیق در چندین سیستم عامل از جمله سلاح های آب / تورپدو، وسایل نقلیه زمینی، سیستم های هواپیمایی و سیستم های سلاح موشکی.

مشخصات عملکرد

شاخص های عملکرد ژایروسکوپ

پارامتر	مشخصات	ارزش
ثبات بی طرفی صفر (100s)	ثبات بی طرفی صفر	0.01°/ساعت
ثبات بی طرفی صفر (10s)	ثبات بی طرفی صفر	0.03°/ساعت
درجه حرارت متغیر صفر تعصب	ثبات بی طرفی صفر	0.05°/ساعت
فاکتور مقیاس	فاکتور مقیاس دمای کامل	≤ 150 ppm
ضریب راه رفتن تصادفی	سایر شاخص ها	0.002°/ساعت
محدوده ورودی	محدوده ورودی	۴۰۰ درجه در ثانیه

شاخص های عملکرد شتاب سنج

پارامتر	مشخصات	ارزش
انحراف خطای جامع ماهانه	شاخص انحراف	20μg
حساسیت به درجه حرارت با تعصب صفر	شاخص بی طرفی صفر	20μg/°C
فاکتور مقیاس اشتباه جامع ماهانه	فاکتور مقیاس	20 ppm
حساسیت درجه حرارت فاکتور مقیاس	فاکتور مقیاس	20 ppm/°C
محدوده ورودی	شاخص محدوده	±20g

ویژگی های واحد

دسته بندی	پارامتر	مشخصات	یادداشت ها
عملکرد زیست محیطی	دمای کار	-40 درجه سانتیگراد 60 درجه سانتیگراد
عملکرد زیست محیطی	دمای ذخیره سازی	-45 درجه سانتیگراد -70 درجه سانتیگراد
الزامات عمومی	منبع برق	18V36V ((DC)
الزامات عمومی	مصرف انرژی پایدار	≤15W	مصرف برق شروع ≤ 25W

پروتکل های ارتباطی

خروجی داده های عیب یابی با سرعت باود 460800 کار می کند، با 8 بیت داده، 1 بیت توقف، بدون چک سوم، و انتقال ترتیب پایین به بالا. داده های عیب یابی عمومی شامل داده های خام IMU،داده های فرمان کاربر، داده های ثبت ناوبری ماهواره ای و داده های نتایج ناوبری.

SN	محتوای پیام	نوع	یادداشت
1 تا 2	عنوان فریم	char	0x5A،0x54
3	طول قاب	char	0x1E
4	شناسه فریم	char	0x04
5 تا 8	شماره فریم	int	جمع آوری 200 هرتز
9 تا 11	خروجی شتاب سنج X	char*3	یادداشت 1
12 تا 14	Y خروجی شتاب سنج	char*3
15 تا 17	Z خروجی شتاب سنج	char*3
18 تا 20	خروجی ژایروسکوپ X	char*3	یادداشت 2
21 تا 23	خروجی ژایروسکوپ Y	char*3
24 تا 26	خروجی جیروسکوپ Z	char*3
27	ذخيره	char
28 تا 31	ذخيره	int
32 تا 33	ذخيره	کوتاه
34	چک سوم		مجموع ۴ تا ۳۳ بایت

توجه: محاسبه افزایش سرعت

مقدار خروجی افزایش سرعت 5ms توسط شتاب سنج در زمان tk yk است (واحد: m/s)
مقدار اولیه افزایش سرعت را تعریف کنید SumVelInt=0
تعریف Yk=int [yk * 1e5+δ Yk-1]، که در آن int [*] نشان دهنده عملیات گردآوری است و δ Yk-1 نشان دهنده باقیمانده پس از گردآوری افزایش سرعت در مرحله قبلی است.
باقیمانده پس از گرد کردن Yk: δ Yk=yk * 1e5+δ Yk-1-Yk
SumVelInt = SumVelInt + Yk
محدودیت محدوده عدد کامل برای SumVelInt: اگر SumVelInt ≥ 1e7 باشد، SumVelInt=SumVelInt -1e7؛ اگر SumVelInt<0 باشد، SumVelInt=SumVelInt+1e7
پس از پردازش اعداد صحیح، محدوده مقادیر SumVelInt را به [0,1e7] محدود کنید.
ارسال 3 بایت آخر SumVelInt پس از پردازش اعداد صحیح

توجه: محاسبه افزایش زاویه

مقدار افزایشی زاویه ای 5ms از خروجی جیروسکوپ در زمان tk xk است (واحد: rad)
مقدار اولیه SumAngInt را برای افزایش زاویه به 0 تعریف کنید
تعریف Xk=int [xk * 1e7+δ Xk-1]، که در آن int [*] نشان دهنده عملیات گردآوری است و δ Xk-1 نشان دهنده باقیمانده پس از گردآوری افزایشی زاویه ای قبلی است.
مقدار باقیمانده پس از گرد کردن Xk: δ Xk=xk * 1e7+δ Xk-1-Xk
SumAngInt = SumAngInt + Xk
محدودیت محدوده عدد صحیح SumAngInt: اگر SumAngInt ≥ 1e7 باشد، SumAngInt=SumAngInt -1e7 باشد؛ اگر SumAngInt<0 باشد، SumAngInt=SumAngInt+1e7 باشد
پس از پردازش اعداد صحیح، محدوده ارزش های SumAngInt را به [0,1e7] محدود کنید.
ارسال 3 بایت آخر SumAngInt پس از پردازش اعداد صحیح

رابط های الکتریکی

رابط های الکتریکی خارجی شامل رابط قدرت ، رابط ارتباطی RS422 و رابط 100Mbps Ethernet هستند. مدل سوکت: J30JM-37ZKP ، مدل پلاگین مطابقت: J30J-37TJL.

پین	اتصال	نام سیگنال	ویژگی های سیگنال
1,2	منبع برق خارجی	منبع برق PCS مثبت	24 ولت
3,4	زمین تغذیه PCS	زمین قدرت
5	خروجی سیگنال 200 هرتز	IMU_TX1+	داده های خروجی IMU مثبت است
6		IMU_TX1-	داده های خروجی IMU منفی است
9	سیگنال همگام سازی	IMU_SYN+	سیگنال همگام سازی IMU مثبت است
10		IMU_SYN-	سیگنال همگام سازی IMU منفی است

ابعاد فیزیکی

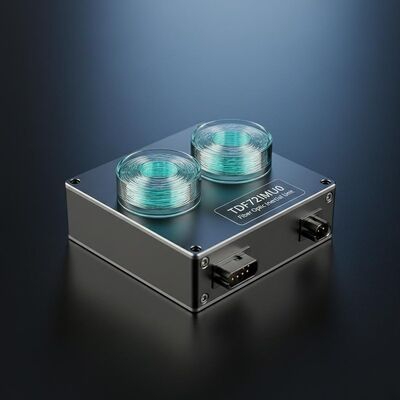

واحد بی وقفه فیبر نوری TDF72IMU0 با دقت بالا برای اندازه گیری حرکت پُر دینامیک با اندازه کوچک 0

ابعاد: 160mm * 160mm * 115mm (± 1mm، بدون اتصال)

وزن: ≤ 3kg
