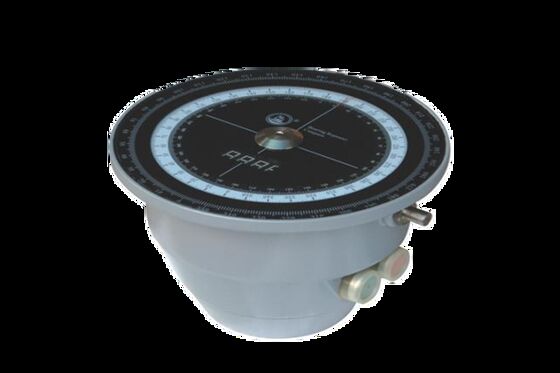

قطب نمای تکرار کننده بلبرینگ TDF-18

Name: قطب نمای تکرار کننده بلبرینگ TDF-18
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF-18
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: Navioptics

شماره مدل: TDF-18

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: 1

توانایی تامین: 30 مجموعه در هر ماه

زمان تحویل: 2 ماه

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

تیDاف-18 یاتاقان قطب نما تکرار کننده Ⅰنمای کلی را TDF-18 بگوشوارهrخورندهس قطب نمانوع جدیدی از قطب نماهای فرعی است که جمع و جور بوده و به صورت توکار، دیواری یا رومیزی قابل نصب است. این می تواند مسیر کشتی را که توسط قطب نما الکتریکی نشان داده شده است را به هر مکانی در کشتی که به سمت کشتی مورد نیاز است ...

ویژگی های سفارشی محصول

توضیحات محصول

تیDاف-18 یاتاقان قطب نما تکرار کننده

Ⅰنمای کلی

را TDF-18 بگوشوارهrخورندهس قطب نمانوع جدیدی از قطب نماهای فرعی است که جمع و جور بوده و به صورت توکار، دیواری یا رومیزی قابل نصب است. این می تواند مسیر کشتی را که توسط قطب نما الکتریکی نشان داده شده است را به هر مکانی در کشتی که به سمت کشتی مورد نیاز است منتقل کند و از فناوری الکترونیک داخلی و فناوری رایانه استفاده می کند. اگر سیگنال قطب نما الکتریکی آنالوگ است، می توانید از مبدل آنالوگ به دیجیتال ما برای تبدیل سیگنال آنالوگ به سیگنال دیجیتال قبل از اتصال آن به این دستگاه استفاده کنید.

Ⅱمشخصات فنی

ابعاد و وزن	ابعاد	نمودار ابعاد کلی را ببینید
ابعاد و وزن	وزن	تقریبا 11 کیلوگرم
پارامترهای مکانیکی	قطعنامه	0.1 درجه
	خواندندقت	<0.5 درجه
	حفاظتسطح	IP56
پارامترهای الکتریکی	ولتاژ	24VDC
	مصرف برق	تقریبا 6 وات
	رابط سریال سرفصل	RS485 یا RS422
سایر پارامترها	دمای عملیاتی	-25 تا +70 درجه سانتی گراد
رابط NEMA	نرخ باد4800 / 1 بیت شروع / 1 بیت توقف / بدون برابری; اطلاعات بیانیه پشتیبانی شدهباید با پروتکل استاندارد NMEA-0183 نسخه 2.00 مطابقت داشته باشد. فرمت های بیانیه عنوان پشتیبانی شده به شرح زیر است: xxHDT، xxx.x، Tcc<CR><CF> xxHDM، xxx.x، Tcc<CR><CF> $xxHDG,xxx.x,,,,cc<CR><CF> کجا: xxx.x زاویه سر قطب نما الکتریکی سی سی چک جمع <CR> کالسکه برگشت <CF> تغذیه خط (LF)

Ⅲ طراحی ابعاد

قطب نمای تکرار کننده بلبرینگ TDF-18 0
