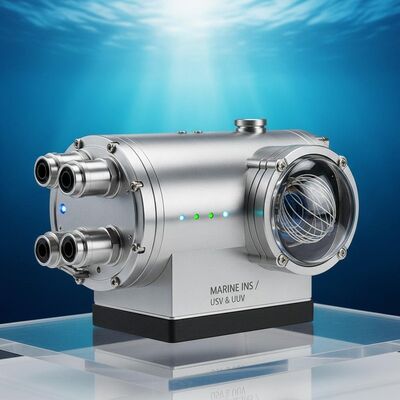

کیفیت سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با قابلیت اطمینان بالا برای USV و UUV کارخانه

سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با قابلیت اطمینان بالا برای USV و UUV

Name: سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با قابلیت اطمینان بالا برای USV و UUV
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF71a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF71A.pdf

PDF

خلاصه محصول

INS فیبر نوری دریایی TDF71A قابلیت اطمینان بالایی را با بایاس ژیروسکوپ 0.01 درجه در ساعت، دقت موقعیت ≤2 نانومتر در ساعت و MTBF بیش از 20000 ساعت ارائه می دهد. دارای طراحی جمع و جور، مصرف انرژی کم و حالت های ناوبری متعدد برای USVs/UUVs در محیط های شدید.

ویژگی های سفارشی محصول

برجسته کردن

سیستم ناوبری فیبر نوری دریایی,سیستم ناوبری بی وقفه جهانی,سیستم ناوبری بی وقفه با قابلیت اطمینان بالا

,

universal inertial navigation system

,

high reliability inertial navigation system

توضیحات محصول

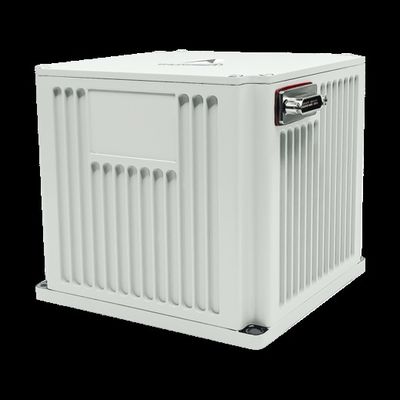

مدل قابل اطمینان بالا TDF71A سیستم جهانی ناوبری بی وقفه فیبر نوری دریایی

این سیستم ناوبری بی وقفه لیزری دریایی (INS) دارای جیروس لیزر و شتاب سنج انعطاف کوارتز به عنوان اجزای اصلی سنجش خود است.استفاده از ساختار سیستم ناوبری بی وقفه، شامل نرم افزار ناوبری پیشرفته است که در سرعت بالا در داخل کار می کند تا داده های ناوبری را در زمان واقعی ارائه دهد.

دامنه کاربرد

مناسب برای کشتی های سطح بدون سرنشین کوچک و متوسط (USV) ، وسایل نقلیه زیر آب بدون سرنشین (UUV) ، سلاح های هدایت شده زیر آبو سایر پلتفرم هایی که در محیط های پیچیده با سرعت بالا کار می کنند، نوسانات درجه حرارت گسترده و لرزش های قوی

ویژگی های کلیدی

قادر به هماهنگی و آغاز در حالی که در حال لنگر انداختن یا در طول ناوبری خط مستقیم با سرعت ثابت است
عملکرد پایدار و قابلیت اطمینان بالا
ویژگی های سیستم تشخیص خطا و عملکردهای هشدار
مجهز به رابط های خروجی دیجیتال، از جمله پورت های سریال Ethernet و RS422

مشخصات فنی

پارامتر	مشخصات
نوع	TDF71A
تکرار پذیری تعصب شتاب سنج	≤20μg
دقت فاکتور مقیاس شتاب سنج	≤20ppm
تکرار پذیری شیب گیری ژایرو	0.01°/ساعت تا 0.005°/ساعت
دقت فاکتور مقیاس ژایرو	≤20ppm
راه رفتن تصادفی ژایرو	≤0.003°/√hr,1σ
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
دقت سرعت	≤1.8kn
زمان شروع	≤10 ثانیه
رابط های ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
زمان تراز	≤15 دقیقه
دقت موقعیت (انرشی خالص)	≤2nm/1h
دقت موقعیت (تزریق بی وقفه/DVL)	≤0.4٪D
دقت مسیر (AHRS)	≤0.1°sec ((L)
دقت پیچ و رول	≤0.02°
مصرف برق	<15W
ابعاد	130130110 میلی متر
وزن	< 2.2 کیلوگرم
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت

روش های عملیاتی

خط تولید دارای حالت های عملیاتی متعدد از جمله ناوبری بی وقفه مستقل، ناوبری بی وقفه / یکپارچه ماهواره ای،و ناوبری یکپارچه ی بی حرکت/سرعت معاون برای ارائه پارامترهای گشت و گذار جامع برای انواع مختلف کشتی های دریایی.
