قطب نما تکرارگر دیجیتال TDD-5 با دقت 0.1°، 24 ولت برق ثابت و رابط RS422/RS232 برای ناوبری کشتی

Name: قطب نما تکرارگر دیجیتال TDD-5 با دقت 0.1°، 24 ولت برق ثابت و رابط RS422/RS232 برای ناوبری کشتی
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDD-5
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: Navioptics

شماره مدل: TDD-5

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: 1

شرایط پرداخت: T/T

خلاصه محصول

قطب‌نمای تکرارکننده دیجیتال TDD-5: قطب‌نمای دریایی فشرده با دقت 0.1 درجه، حفاظت IP22 و رابط RS422/RS232. دارای صفحه نمایش آنالوگ/دیجیتال با روشنایی قابل تنظیم برای انتقال سرفصل مطمئن.

ویژگی های سفارشی محصول

ابعاد:

در طراحی ابعاد کلی نشان داده شده است

وزن:

حدود 1 کیلوگرم

دقت خواندن:

0.1 درجه

دمای عملیاتی:

-15℃ ~ + 60℃

ولتاژ:

24 ولت DC

مصرف برق:

حدود 6 وات

توضیحات محصول

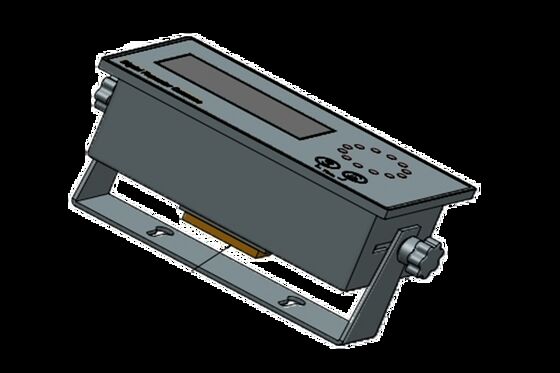

قطب نمای تکرار کننده دیجیتال TDD-5

بررسی اجمالی محصول

قطب‌نمای تکرارکننده دیجیتال TDD-5 یک قطب‌نمای تکرارکننده مدرن است که دارای طراحی فشرده و گزینه‌های نصب انعطاف‌پذیر از جمله پیکربندی‌های تعبیه‌شده، دیواری یا رومیزی است. این ابزار پیشرفته داده های حرکت کشتی را از قطب نما به هر مکانی در کشتی منتقل می کند.

قطب نما تکرار کننده با استفاده از آخرین فناوری های الکترونیکی و کامپیوتری، خطوط کمان و عقب را نسبت به شمال جغرافیایی، مستقل از محل نصب ژیروسکوپ به دقت تعیین می کند.

قطب نما حالت نمایش دوگانه را ارائه می دهد: آنالوگ و دیجیتال، با روشنایی قابل تنظیم که از طریق دکمه های پنل جلویی کنترل می شود.

مشخصات فنی

مشخصات	جزئیات
ابعاد	همانطور که در ترسیم ابعاد کلی نشان داده شده است
وزن	تقریبا 1 کیلوگرم
دقت خواندن	0.1 درجه
سطح حفاظت	IP22
دمای عملیاتی	-15 تا +60 درجه سانتیگراد
ولتاژ	24 ولت DC
مصرف برق	تقریبا 6 وات
رابط سریال سرفصل	RS422 یا RS232 (NMEA)
پورت RS422	4800 باود، 1 بیت شروع، 1 بیت استاپ، بدون برابری
زمان چرخه	120 میلی‌ثانیه

سازگاری رابط NMEA:انتقال اطلاعات با NMEA0183 نسخه 2.00 (IEC 61162-1) مطابقت دارد. بیانیه های پشتیبانی شده عبارتند از:

$xxHDTxxx.x،T*cc<CR><CF>
$xxHDM,xxx.x,T*cc<CR><CF>
$xxHDGxxx.x،،*cc<CR><LF>

جایی که: xxx.x نشان‌دهنده مقدار عنوان قطب‌نمای تکرارکننده است، *CC بیت چک هگزادسیمال (00-FF)، <CR> Enter و <CF> مهاجرت است.

طراحی ابعاد

قطب نما تکرارگر دیجیتال TDD-5 با دقت 0.1°، 24 ولت برق ثابت و رابط RS422/RS232 برای ناوبری کشتی 0
