اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک

اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک
اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک

تصویر بزرگ :  اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک

جزئیات محصول:
محل منبع: چین
نام تجاری: NAVI OPTICS
گواهی: CCS
شماره مدل: TDFG99IMU
سند: TDF99IMU0 Fiber Optic Inert...it.pdf
پرداخت:
مقدار حداقل تعداد سفارش: یک مجموعه
جزئیات بسته بندی: جعبه کارتن
شرایط پرداخت: L/C ، T/T
مخاطب

اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک

شرح
پایداری تعصب صفر (100s): 0.005 درجه در ساعت پایداری تعصب صفر (10s): 0.01 درجه در ساعت
دما متغیر پایداری تعصب صفر: 0.02 درجه در ساعت فاکتور مقیاس دمای کامل: ≤150ppm
ضریب راه رفتن تصادفی: 0.001 درجه در ساعت دامنه ورودی: 400 درجه در ثانیه
برجسته کردن:

واحد بی وقفه فیبر نوری کوچک,حسگر Imu با دقت بالا,واحد اندازه گیری بی وقفه سبک

,

high accuracy IMU sensor

,

lightweight inertial measurement unit

واحد اینرسی فیبر نوری TDFG99IMU با اندازه کوچک، دقت بالا و وزن سبک


* بررسی اجمالی

این واحد اینرسی فیبر نوری طراحی فشرده و سبکی را با مصرف انرژی کم و دقت بالا ارائه می دهد. این واحد دارای میرایی ارتعاش هشت نقطه ای است که عملکرد قابل اطمینان را در محیط های با ضربه و لرزش بالا امکان پذیر می کند. مناسب برای کاربردهای خالص strapdown، الزامات پلتفرم های بدون سرنشین نسل بعدی، سیستم های زیر آب/اژدر، و همچنین پلتفرم های تسلیحاتی زمینی، هوابرد و موشکی را که به فناوری اینرسی مینیاتوری شده و در عین حال با دقت بالا نیاز دارند، برآورده می کند. علاوه بر این، قابلیت های اندازه گیری دینامیکی را برای حرکت زاویه ای و خطی حامل فراهم می کند.



* عملکرد

پروژه محتوا شاخص یادداشت ها
شاخص های عملکرد ژیروسکوپ
شاخص بایاس صفر پایداری بایاس صفر (100 ثانیه) 0.005°/h
پایداری بایاس صفر (10 ثانیه) 0.01°/h
پایداری بایاس صفر دمای متغیر 0.02°/h
ضریب مقیاس ضریب مقیاس دمای کامل ≤150ppm
سایر شاخص ها ضریب راه رفتن تصادفی 0.001°/h
محدوده ورودی 400°/s
شاخص های عملکرد شتاب سنج
شاخص انحراف خطای جامع ماهانه انحراف 20μg
شاخص بایاس صفر حساسیت دمایی بایاس صفر 20μg/℃
ضریب مقیاس خطای جامع ماهانه ضریب مقیاس 20ppm
حساسیت دمایی ضریب مقیاس 20ppm/℃
شاخص محدوده محدوده ورودی ±20g
ویژگی های کل دستگاه
شاخص های عملکرد محیطی دمای عملیاتی -40℃～60℃
دمای ذخیره سازی -45℃～70℃
الزامات عمومی منبع تغذیه 18～36V(DC)
مصرف برق پایدار ≤15W مصرف برق راه اندازی ≤ 25W



* رابط های الکتریکی

پین اتصال نام سیگنال ویژگی های سیگنال
39,40 منبع تغذیه خارجی منبع تغذیه PCS مثبت 24V
41,42
زمین منبع تغذیه PCS زمین برق
5 خروجی سیگنال 200 هرتز IMU_TX1+ خروجی داده IMU مثبت
6
IMU_TX1- خروجی داده IMU منفی
9 سیگنال همگام سازی IMU_SYN+ سیگنال همگام سازی IMU مثبت
10
IMU_SYN- سیگنال همگام سازی IMU منفی

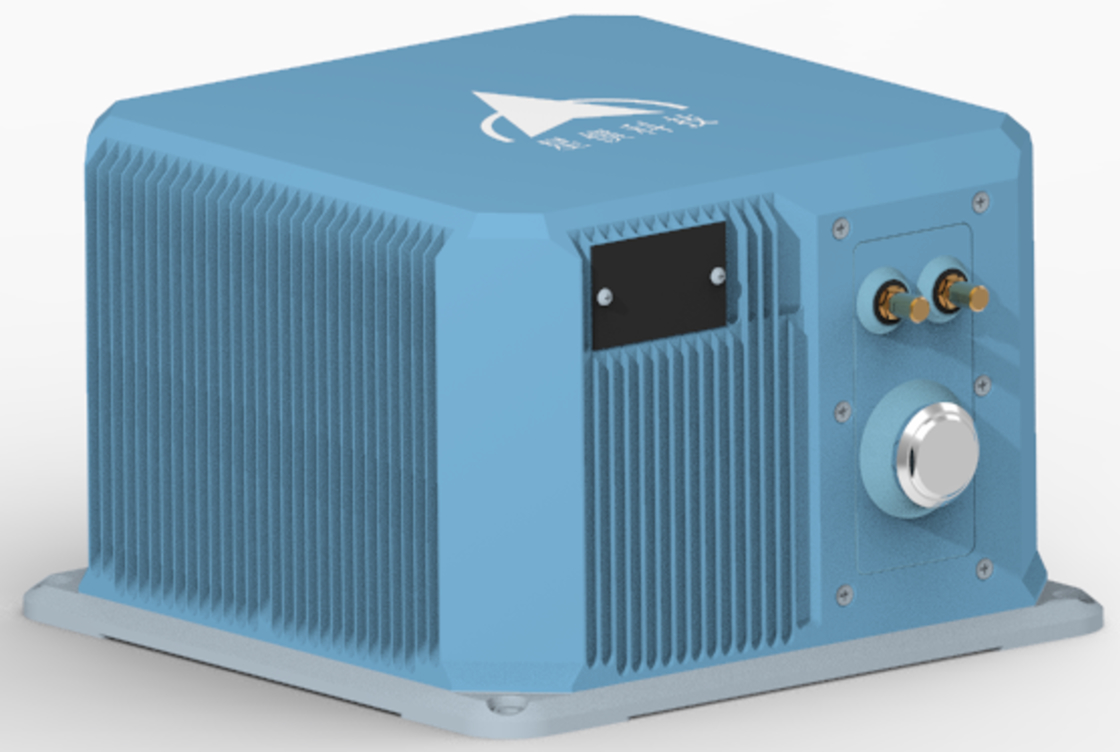

* ظاهر و ابعاد ساختاری

اندازه کوچک TDFG99IMU Fiber Optic Inertial Unit دقت بالا وزن سبک 0
