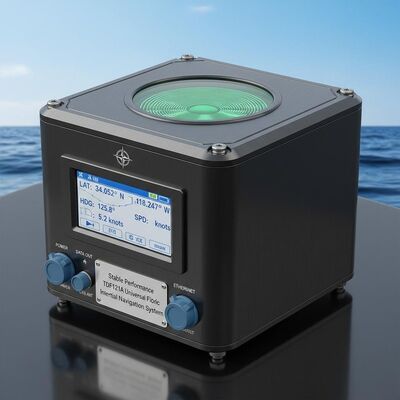

کیفیت عملکرد پایدار قابلیت اطمینان بالا TDF121A سیستم جهانی ناوبری بی وقفه فیبر نوری دریایی کارخانه

عملکرد پایدار قابلیت اطمینان بالا TDF121A سیستم جهانی ناوبری بی وقفه فیبر نوری دریایی

Name: عملکرد پایدار قابلیت اطمینان بالا TDF121A سیستم جهانی ناوبری بی وقفه فیبر نوری دریایی
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF121a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF121a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF121A.pdf

PDF

خلاصه محصول

INS فیبر نوری دریایی TDF121A قابلیت اطمینان بالایی را با بایاس ژیروسکوپ 0.003 درجه در ساعت، تحمل شتاب 25 گرمی و MTBF بیش از 20000 ساعت ارائه می دهد. دارای رابط های اترنت/RS422، از ادغام اینرسی/GNSS/DVL برای USV/UUV در محیط های شدید پشتیبانی می کند.

ویژگی های سفارشی محصول

برجسته کردن

سیستم ناوبری اینرسی فیبر نوری دریایی,سیستم ناوبری اینرسی جهانی با گارانتی,سیستم ناوبری بی وقفه با قابلیت اطمینان بالا

,

universal inertial navigation system with warranty

,

high reliability inertial navigation system

توضیحات محصول

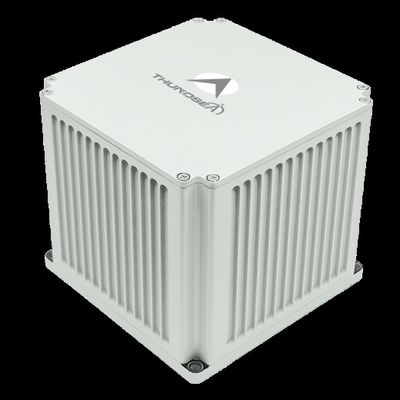

TDF121A سیستم گشت و گذار جهانی فیبر نوری دریایی

سیستم ناوبری بی وقفه دریایی با قابلیت اطمینان بالا با عملکرد پایدار برای کاربردهای دریایی سخت.

خلاصه ی محصول

این سیستم گشت و گذار بی وقفه لیزری دریایی (INS) شامل ژایروهای لیزری و شتاب سنج های انعطاف کوارتز به عنوان دستگاه های سنجش هسته ای است.استفاده از یک چارچوب سیستم ناوبری بی وقفه با نرم افزار ناوبری پیشرفته داخلی با سرعت بالا، داده های ناوبری را در زمان واقعی ارائه می دهد. این سیستم از حالت های عملیاتی متعدد از جمله ناوبری کاملاً بی حرکت، ناوبری بی حرکت / یکپارچه ماهواره ای پشتیبانی می کند.و ناوبری یکپارچه ی بی وقفه/سرعت کمک.

درخواست ها

ایده آل برای کشتی های سطح بدون سرنشین کوچک و متوسط (USVs) ، وسایل نقلیه زیر آب بدون سرنشین (UUVs) ، سلاح های هدایت شده زیر آب و سیستم عامل هایی که در محیط های پیچیده با سرعت بالا کار می کنند،تغییرات وسیع دمای، و لرزش های قوی

ویژگی های کلیدی

قادر به هماهنگی و آغاز در حالی که در حال لنگر انداختن یا در طول ناوبری خط مستقیم با سرعت ثابت است
عملکرد پایدار و قابلیت اطمینان بالا
عملکردهای تشخیص خطای سیستم و هشدار
رابط های خروجی دیجیتال از جمله پورت های سریال Ethernet و RS422

مشخصات فنی

پارامتر	مشخصات
نوع	TDF121A
تکرار پذیری تعصب شتاب سنج	≤10μg
دقت فاکتور مقیاس شتاب سنج	≤10ppm
تکرار پذیری شیب گیری ژایرو	0.003°/ساعت ~ 0.001°/ساعت
دقت فاکتور مقیاس ژایرو	≤20ppm
راه رفتن تصادفي	≤0.0006°/√hr,1σ
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
دقت سرعت	≤1.20kn
زمان شروع	≤10 ثانیه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
زمان تراز	≤30 دقیقه
دقت موقعیت (انرشی خالص)	≤1nm/4h
دقت موقعیت (تزریق بی وقفه/DVL)	≤0.2%D
دقت مسیر (AHRS)	≤0.03°sec ((L)
دقت پیچ و رول	≤0.02°
مصرف برق	<18W
ابعاد	250220160 میلی متر
وزن	<9 کیلوگرم
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
