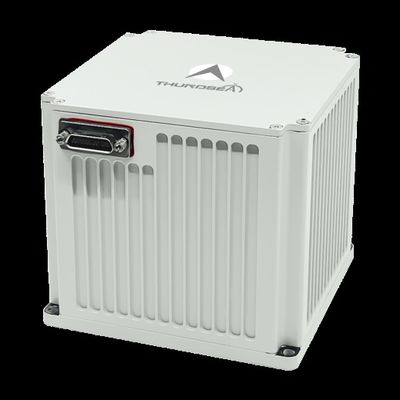

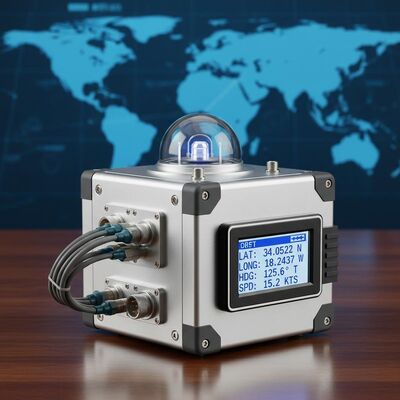

کیفیت عملکرد پایدار قابلیت اطمینان بالا TDF99A سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با داده های ناوبری در زمان واقعی کارخانه

عملکرد پایدار قابلیت اطمینان بالا TDF99A سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با داده های ناوبری در زمان واقعی

Name: عملکرد پایدار قابلیت اطمینان بالا TDF99A سیستم ناوبری بی وقفه فیبر نوری دریایی جهانی با داده های ناوبری در زمان واقعی
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF99a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF99A.pdf

PDF

خلاصه محصول

INS فیبر نوری دریایی TDF99A دقت سرعت ≤1.2kn و بیش از 20000 ساعت MTBF را ارائه می دهد. دارای ژیروسکوپ های لیزری، شتاب سنج های کوارتز و پشتیبانی از ادغام اینرسی/GNSS/DVL برای USV/UUV در محیط های شدید.

ویژگی های سفارشی محصول

برجسته کردن

سیستم ناوبری فیبر نوری دریایی,سیستم ناوبری بی وقفه جهانی,سیستم ناوبری بی وقفه TDF99A

,

universal inertial navigation system

,

TDF99A inertial navigation system

توضیحات محصول

عملکرد پایدار TDF99A سیستم جهانی ناوبری بی وقفه فیبر نوری دریایی

سیستم ناوبری بی وقفه لیزری پیشرفته دریایی که شامل ژایروهای لیزری و شتاب سنجهای خم شدن کوارتز در یک معماری باند با نرم افزار ناوبری با سرعت بالا برای خروجی داده در زمان واقعی است.

درخواست ها

ایده آل برای کشتی های سطح بدون سرنشین کوچک و متوسط (USVs) ، وسایل نقلیه زیر آب بدون سرنشین (UUVs) ، سلاح های هدایت شده زیر آب و سیستم عامل هایی که در محیط های پیچیده با سرعت بالا کار می کنند،تغییرات وسیع دمای، و لرزش های قوی

ویژگی های کلیدی

قادر به هماهنگی و آغاز در حالی که در حال لنگر انداختن یا در طول ناوبری خط مستقیم با سرعت ثابت است
عملکرد پایدار و قابلیت اطمینان بالا
عملکردهای تشخیص خطای سیستم و هشدار
رابط های خروجی دیجیتال از جمله پورت های سریال Ethernet و RS422

مشخصات فنی

نوع	TDF99A
سرعت سنج
ماه ها تعصب تکرار	≤10μg
ماه ها دقت فاکتور مقیاس	≤10ppm
جیرو
تکرار تعصب	00.005°/h~0.003°/h
دقت فاکتور مقیاس	≤20ppm
راه رفتن تصادفي	≤0.0008°/√hr,1σ
ویژگی های عملکرد
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
دقت سرعت	≤1.2kn
زمان شروع	≤10 ثانیه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
هماهنگی
زمان تراز	≤30 دقیقه
دقت موقعیت (انرشی خالص)	≤1nm/2h
دقت موقعیت (تزریق بی وقفه/DVL)	≤0.3%D
عملکرد برنامه های کاربردی AHRS
دقت مسیر	≤0.05°sec ((L)
دقت پیچ و رول	≤0.02°
ویژگی های فیزیکی
مصرف برق	<18W
ابعاد	158161135 میلی متر
وزن	<4 کیلوگرم
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
