کیفیت مدل FG-300AH سیستم مرجع استاندارد بین المللی مقرون به صرفه با فیبر نوری گیروسکوپ کارخانه

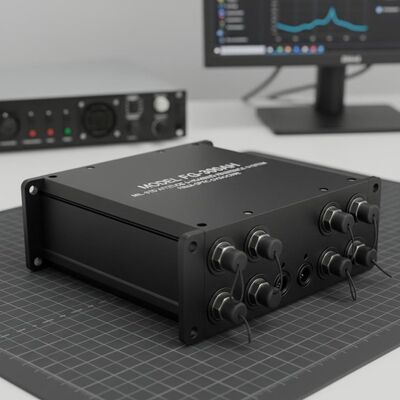

مدل FG-300AH سیستم مرجع استاندارد بین المللی مقرون به صرفه با فیبر نوری گیروسکوپ

Name: مدل FG-300AH سیستم مرجع استاندارد بین المللی مقرون به صرفه با فیبر نوری گیروسکوپ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300ah
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: FG-300ah

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

FG-300AH.pdf

PDF

خلاصه محصول

مقرون به صرفه FG-300AH AHRS با دوام در سطح بین المللی. دارای ژیروسکوپ فیبر نوری، دقت حالت 0.01 درجه و عملکرد در دمای -40 درجه سانتیگراد تا +70 درجه سانتیگراد. ایده آل برای برنامه های تثبیت کننده دریایی، وسایل نقلیه و آنتن.

ویژگی های سفارشی محصول

برجسته کردن

سیستم مرجع هدایت نگرش مقرون به صرفه

,

سیستم ناوبری اینرسی FG-300AH

,

AHRS مقرون به صرفه با گارانتی

توضیحات محصول

مدل FG-300AH سیستم مرجع نگرش و سرفصل

سیستم مرجع نگرش و سرفصل FG-300AH (AHRS) یک راه حل ناوبری و اندازه گیری اینرسی مقرون به صرفه است که برای اندازه گیری وضعیت سه بعدی، سرعت زاویه ای، شتاب و سایر پارامترهای حرکت حامل ها طراحی شده است. این سیستم که بر اساس استانداردهای بین المللی ساخته شده است، عملکرد قابل اعتمادی را در محیط های سخت ارائه می دهد.

نمای کلی سیستم

FG-300AH از فناوری ژیروسکوپ فیبر نوری و شتاب‌سنج‌های خمشی کوارتز استفاده می‌کند و از طریق کالیبراسیون و جبران خطا با دقت بالا، به دقت سیستم دست می‌یابد. ویژگی های مهندسی پیشرفته از جمله محافظ الکترومغناطیسی، طراحی تعادل حرارتی، تجزیه و تحلیل مودال ارتعاش، طراحی آب بندی، و فرآیندهای تولید دقیق، سازگاری محیطی استثنایی را تضمین می کند.

ویژگی های کلیدی

فناوری ژیروسکوپ فیبر نوری مقرون به صرفه
کالیبراسیون و جبران پارامتر خطا در سطح سیستم
جبران دمای دامنه دمای کامل
خود تراز ضد آشفتگی و خود تراز پایه متحرک
سازگار با ناوبری ماهواره ای، متر و سیستم های DVL
قابل تنظیم برای حالت های ناوبری ترکیبی و ناوبری میرایی
مطابق با استانداردهای بین المللی ساخته شده است

برنامه های کاربردی

سیستم های قطب نما با دقت کم و متوسط دریایی
ناوبری و کنترل وسیله نقلیه
کنترل تثبیت آنتن
مرجع سرفصل نگرش
موقعیت یابی و جهت گیری AUV

مشخصات فنی

عملکرد ژیروسکوپ
ثبات بایاس صفر	0.1 درجه در ساعت، 1σ
تکرارپذیری سوگیری صفر	0.1 درجه در ساعت، 1σ
غیر خطی بودن ضریب مقیاس	50ppm، 1σ
عملکرد شتاب سنج
ثبات بایاس صفر	30 میکروگرم، 1σ
تکرارپذیری سوگیری صفر	30 میکروگرم، 1σ
ثبات فاکتور مقیاس	30ppm، 1σ
عملکرد سیستم
زمان راه اندازی	10 دقیقه
دقت نگرش	0.01 درجه، 1σ
دقت سرفصل	0.4*sec (Lat)°, 1σ
خطای موقعیت (با DVL)	1.5 درصد مسافت طی شده
محدوده اندازه گیری
سرعت زاویه ای	± 300 درجه در ثانیه
شتاب	± 40 گرم
محیط عملیاتی
دمای عملیاتی	-40 تا +70 درجه سانتیگراد
دمای ذخیره سازی	-55 تا +85 درجه سانتیگراد
لرزش	0.04g²/Hz @ 2-2000Hz
مقاومت در برابر ضربه	30 گرم @ 6ms / 50g @ 11ms
ویژگی های الکتریکی
ولتاژ کاری	28VDC
مصرف برق	≤14 وات
رابط ارتباطی	RS422/RS232
خصوصیات فیزیکی
ابعاد (WDH)	88 * 93 * 130 میلی متر
وزن	≤1.4 کیلوگرم
