کیفیت تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.01°/h و نرخ زاویه ای ≥±400°/ثانیه برای دقت موقعیت ≤0.08٪D کارخانه

تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.01°/h و نرخ زاویه ای ≥±400°/ثانیه برای دقت موقعیت ≤0.08٪D

Name: تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.01°/h و نرخ زاویه ای ≥±400°/ثانیه برای دقت موقعیت ≤0.08٪D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL645B

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDL645B.pdf

PDF

خلاصه محصول

نیروی زمینی TDL645B: موقعیت ژیروسکوپ با دقت بالا نصب شده روی وسیله نقلیه با بایاس ≤0.01 درجه در ساعت، نرخ زاویه ای ± 400 درجه در ثانیه و عملکرد -40℃~60℃. پشتیبانی از ZUPT، GNSS/IMU و ادغام اینرسی/ کیلومتر شمار برای ناوبری دقیق در شرایط سخت.

ویژگی های سفارشی محصول

برجسته کردن

تجهیزات موقعیت گیری گایروپتیک,تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه,تجهیزات جهت گیری موقعیت گیری ژایروپتیک

,

Vehicle Mounted Optical Gyro Positioning Equipment

,

Optical Gyro Positioning Orientation Equipment

تکرارپذیری تعصب:

≤0.01 درجه در ساعت

دقت عامل مقیاس:

≤5ppm

پیاده روی تصادفی:

≤0.003°/√hr

نرخ زاویه ای:

≥±400 درجه در ثانیه

وزن:

＜6.5 کیلوگرم

ولتاژ ورودی:

DC24V (±25%)

توضیحات محصول

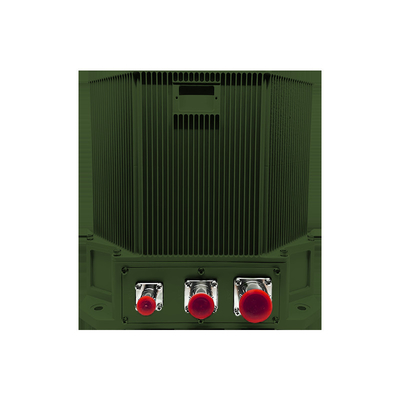

تجهیزات مکانیزاسیون و جهت گیری جیروپتیک نصب شده بر روی وسایل نقلیه TDL645B

سیستم پیشرفته موقعیت دهی و جهت گیری جیرو آپتیک نصب شده بر روی خودرو برای برنامه های دقیق ناوبری و موقعیت گذاری در سیستم عامل های مختلف تلفن همراه طراحی شده است.

مرور سیستم

TDL645B شامل لیزر یا فیبر نوری ژایرو با شتاب سنج کوارتز در معماری ناوبری بی وقفه است. با استفاده از نرم افزار ناوبری پیچیده،آن پارامترهای ناوبری خودرو را در زمان واقعی از طریق حالت های عملیاتی متعدد از جمله به روزرسانی سرعت صفر (ZUPT) ارائه می دهد.، ناوبری GNSS / IMU یکپارچه و ناوبری بی وقفه / دورومتر یکپارچه.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و خودروهای زرهی
سیستم های توپخانه ای خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه زمینی بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

تراز و آغاز در حالت های ثابت یا پویا (در حرکت)
قابلیت ناوبری مستقل با سرعت صفر (ZUPT)
ناوبری یکپارچه با سیستم های پرابلم و مبتنی بر ماهواره
در مناطق با عرض جغرافیایی بالا (±65°) ، بسیار سرد و در ارتفاعات بالا فعال است
طراحی قابلیت اطمینان بالا برای محیط های سخت

مشخصات فنی

نوع پارامتر	مشخصات
مدل	TDL645B
تکرار پذیری تعصب شتاب سنج	≤20μg
دقت فاکتور مقیاس شتاب سنج	≤20ppm
تکرار پذیری شیب گیری ژایرو	≤0.01°/h
دقت فاکتور مقیاس ژایرو	≤5ppm
راه رفتن تصادفی ژایرو	≤0.003°/√hr
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
زمان تراز	≤15 دقیقه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت پیدا کردن شمال / جهت گیری	≤5 متر
ترکیب ناوبری بی وقفه / اودمتر	≤0.08٪D
قرار دادن درست (2 ساعت)	≤0.4 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤0.2 میلی لیتر
دقت مسیر (AHRS)	≤0.2 میلی لیتر
دقت پیچ و رول (AHRS)	≤0.2 میلی لیتر
مصرف برق	<40W
وزن	<6.5 کیلوگرم
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>15000 ساعت

این سیستم موقعیت مکانی جامع اطلاعات کامل و مداوم در مورد موقعیت، سرعت و حالت خودرو را فراهم می کند.پاسخگویی به الزامات متنوعی از سیستم عامل های مختلف نصب شده در وسایل نقلیه در محیط های عملیاتی سخت.
