کیفیت تجهیزات موقعیت گیری ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.003°/h، نرخ زاویه ای ≥±400°/sec و وزن <8kg کارخانه

تجهیزات موقعیت گیری ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.003°/h، نرخ زاویه ای ≥±400°/sec و وزن <8kg

Name: تجهیزات موقعیت گیری ژایروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤0.003°/h، نرخ زاویه ای ≥±400°/sec و وزن <8kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL85a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDL85A.pdf

PDF

خلاصه محصول

ژیروسکوپ نوری TDL85A ناوبری دقیق با بایاس ≤0.003 درجه در ساعت، دقت ≤2ppm و نرخ ±400 درجه در ثانیه را ارائه می دهد. دارای گواهینامه برای عملکرد -40 ~ 60 درجه سانتیگراد، از یکپارچه سازی ZUPT، GNSS و کیلومتر شمار برای تانک ها، وسایل نقلیه نقشه برداری و سکوهای بدون سرنشین پشتیبانی می کند.

ویژگی های سفارشی محصول

برجسته کردن

ناوبری ژیروسکوپی اپتیکی نصب شده بر روی خودرو,سامانه ناوبری اینرسی نیروی زمینی,سامانه ناوبری اینرسی ژیروسکوپی اپتیکی

,

Land Force inertial navigation system

,

Optical Gyro inertial navigation system

تکرارپذیری تعصب:

≤0.003 درجه در ساعت

پیاده روی تصادفی:

≤0.0008°/√hr

دقت عامل مقیاس:

≤2ppm

نرخ زاویه ای:

≥±400 درجه در ثانیه

ابعاد:

232 × 186 × 160

وزن:

8 کیلوگرم

توضیحات محصول

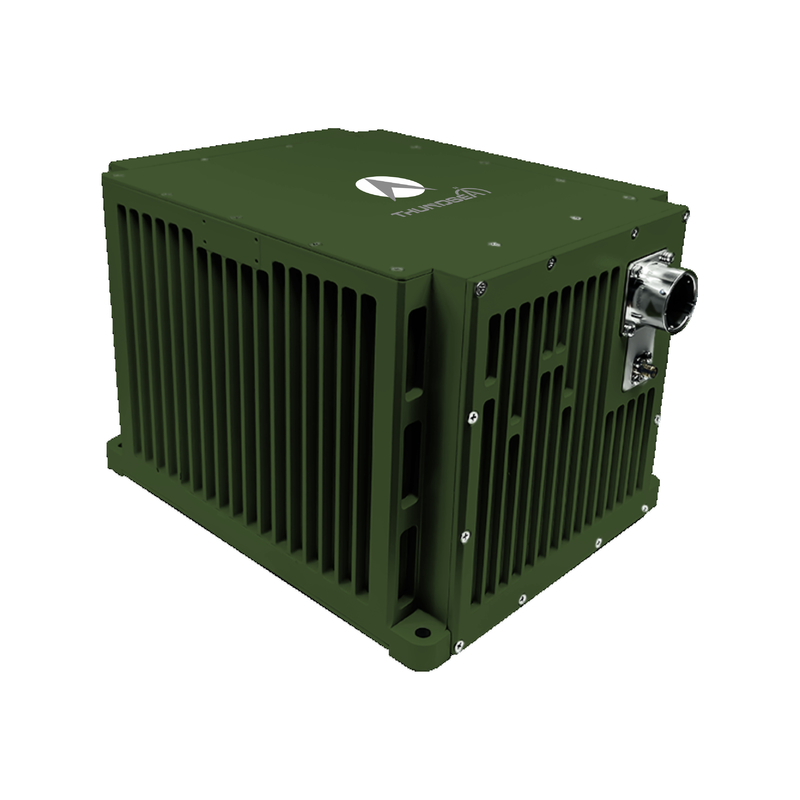

تجهیزات جهت گیری موقعیت گیری ژایروپتیک نصب شده بر روی وسایل نقلیه TDL85A

این سیستم موقعیت و جهت گیری جیرو آپتیک نصب شده بر روی خودرو از جیروسکوپ های لیزر یا فیبر نوری همراه با شتاب سنج های کوارتز به عنوان سنسورهای اصلی خود استفاده می کند.استفاده از معماری سیستم ناوبری بی وقفه (SINS) با نرم افزار ناوبری پیشرفته، داده های ناوبری را در زمان واقعی از طریق حالت های عملیاتی متعدد ارائه می دهد.

قابلیت های سیستم

این تجهیزات پارامترهای کامل ناوبری خودرو از جمله موقعیت، سرعت و نگرش را برای پاسخگویی به الزامات متنوع سیستم عامل های مختلف خودرو فراهم می کند.حالت های عملیاتی شامل به روزرسانی سرعت صفر (ZUPT) برای کالیبراسیون ثابت، ناوبری یکپارچه ی بی حرکت/GNSS (GPS/BeiDou) ، و یکپارچه ی بی حرکت/ویدومتر.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و توپخانه های خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

قادر به تراز و آغاز در حالت های ایستاتیک یا پویا (در حرکت)
ویژگی های ناوبری مستقل، به روزرسانی سرعت صفر (ZUPT) و ناوبری یکپارچه با سیستم های پرابلم و / یا مبتنی بر ماهواره
مناسب برای استفاده در مناطق عرض جغرافیایی بالا (± 65°) ، بسیار سرد و ارتفاع بالا
طراحی قابل اطمینان بالا

مشخصات فنی

نوع پارامتر	مشخصات
تکرار پذیری تعصب ماه های شتاب سنج	≤10μg
دقت فاکتور مقیاس ماه های شتاب سنج	≤10ppm
تکرار پذیری شیب گیری ژایرو	≤0.003°/h
دقت فاکتور مقیاس ژایرو	≤2ppm
راه رفتن تصادفي	≤0.0008°/√hr
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤8 دقیقه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت پیدا کردن شمال / جهت گیری	≤7m
ترکیب ناوبری بی وقفه / اودمتر	≤0.1%D
نگه داشتن دقت 2 ساعت	≤0.5 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤0.3 میلی لیتر
دقت مسیر AHRS	≤0.3 میلی لیتر
دقت AHRS Pitch & Roll	≤0.2 میلی لیتر
مصرف برق	<30W
ابعاد	232186160
وزن	<8 کیلوگرم
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
