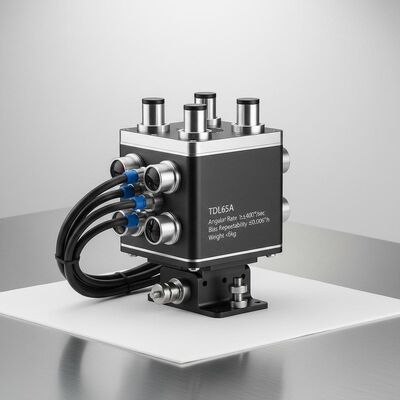

کیفیت TDL65A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با سرعت زاویه ≥±400°/ ثانیه، تکرار تعصب ≤0.006°/ ساعت و وزن <6kg کارخانه

TDL65A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با سرعت زاویه ≥±400°/ ثانیه، تکرار تعصب ≤0.006°/ ساعت و وزن <6kg

Name: TDL65A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با سرعت زاویه ≥±400°/ ثانیه، تکرار تعصب ≤0.006°/ ساعت و وزن <6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL65a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDL65A.pdf

PDF

خلاصه محصول

سیستم ژیروسکوپ اپتیکال سوار بر خودرو TDL65A تکرارپذیری بایاس ≤0.006 درجه در ساعت و نرخ زاویه ای ≥±400 درجه در ثانیه را ارائه می دهد. از یکپارچه سازی ZUPT، GNSS و کیلومتر شمار برای تانک ها، پهپادها و وسایل نقلیه نقشه برداری پشتیبانی می کند. در شرایط سخت (-40℃~60℃) با بیش از 20000 ساعت MTBF کار می کند.

ویژگی های سفارشی محصول

برجسته کردن

سامانه ناوبری اینرسی پیشرفته,سامانه ناوبری اینرسی نصب شده بر روی خودرو

,

Vehicle Mounted inertial navigation system

تکرارپذیری تعصب:

≤0.006 درجه در ساعت

دقت عامل مقیاس:

≤3ppm

پیاده روی تصادفی:

0.0015 °/√Hr

نرخ زاویه ای:

≥±400 درجه در ثانیه

ابعاد:

160 × 169 193

وزن:

＜ 6 کیلوگرم

توضیحات محصول

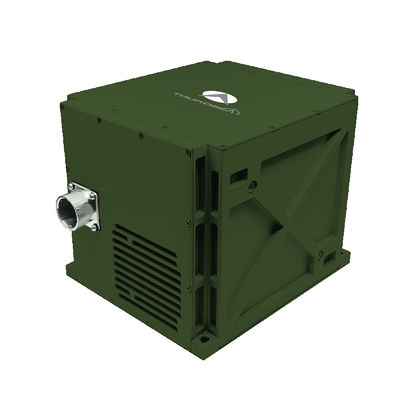

تجهیزات پیشرفته ناوبری نیروی زمینی TDL65A مجهز به وسایل نقلیه و موقعیت گیری و جهت گیری

TDL65A سیستم موقعیت و جهت گیری جیرو اپتیک نصب شده در خودرو از جیرو لیزر / فیبر نوری و شتاب سنج کوارتز به عنوان سنسورهای اصلی استفاده می کند.اتخاذ یک معماری ناوبری بی وقفه با الگوریتم های ناوبری پیشرفتهاین سری از محصولات از حالت های عملیاتی متعدد از جمله به روز رسانی سرعت صفر (ZUPT) ، ناوبری بی وقفه با کمک GNSS ،و ناوبری بی وقفه با کمک عدّه ی کیلومتر.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و توپخانه های خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

قابلیت ناوبری مستقل
قابلیت به روز رسانی سرعت صفر (ZUPT)
ناوبری یکپارچه با سیستم های پرابلم و مبتنی بر ماهواره
طراحی قابل اطمینان بالا
مناسب برای مناطق عرض جغرافیایی بالا (± 65 °) ، بسیار سرد و ارتفاع بالا
قادر به تراز و آغاز در حالت های ایستاتیک یا پویا (در حرکت)

مشخصات فنی

نوع پارامتر	مشخصات
مدل	TDL65A
تکرار پذیری تعصب شتاب سنج	≤10μg
دقت فاکتور مقیاس شتاب سنج	≤10ppm
تکرار پذیری شیب گیری ژایرو	≤0.006°/h
دقت فاکتور مقیاس ژایرو	≤3ppm
راه رفتن تصادفی ژایرو	≤0.0015°/√hr
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤8 دقیقه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت پیدا کردن شمال / جهت گیری	≤7m
ترکیب ناوبری بی وقفه / اودمتر	≤0.2%D
قرار دادن درست (2 ساعت)	≤1.0 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤0.5 میلی لیتر
دقت مسیر AHRS	≤0.5 میلی لیتر
دقت AHRS Pitch & Roll	≤0.2 میلی لیتر
مصرف برق	<30W
ابعاد	193169160 میلی متر
وزن	<6 کیلوگرم
دمای کار	-40 تا 60 درجه سانتیگراد
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
