کیفیت TDL46A تجهیزات موقعیت دهی جیروپتیک نصب شده بر روی وسایل نقلیه با دقت موقعیت ≤0.3٪D ≤8 دقیقه زمان تراز و سیستم ناوبری بی وقفه با قابلیت اطمینان بالا کارخانه

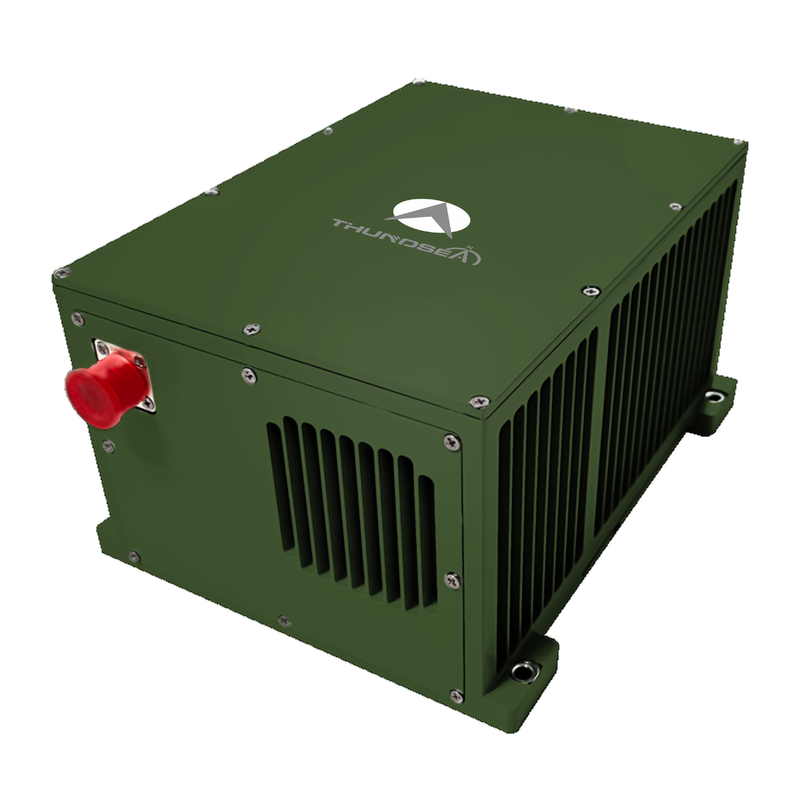

TDL46A تجهیزات موقعیت دهی جیروپتیک نصب شده بر روی وسایل نقلیه با دقت موقعیت ≤0.3٪D ≤8 دقیقه زمان تراز و سیستم ناوبری بی وقفه با قابلیت اطمینان بالا

Name: TDL46A تجهیزات موقعیت دهی جیروپتیک نصب شده بر روی وسایل نقلیه با دقت موقعیت ≤0.3٪D ≤8 دقیقه زمان تراز و سیستم ناوبری بی وقفه با قابلیت اطمینان بالا
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL46a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDL46A.pdf

PDF

خلاصه محصول

تجهیزات موقعیت یابی ژیروسکوپی اپتیکال TDL46A ناوبری با دقت بالا را با دقت ≤10 متر ارائه می دهد، از حالت های ادغام چندگانه (ZUPT/GNSS/ کیلومترسنج) پشتیبانی می کند و در شرایط شدید (-40℃~60℃) عمل می کند. دارای مصرف برق کم (<20 وات)، طراحی جمع و جور و MTBF بیش از 20000 ساعت برای عملکرد قابل اعتماد در خودروهای نظامی و صنعتی.

ویژگی های سفارشی محصول

برجسته کردن

تجهیزات موقعیت‌یابی و جهت‌یابی اپتیکی ژیروسکوپی,تجهیزات گایروپتیک نصب شده بر روی وسایل نقلیه,واحد اندازه گیری بی وقفه نصب شده در وسیله نقلیه

,

Vehicle-mounted Optical Gyro Equipment

,

Vehicle-mounted inertial measurement unit

توضیحات محصول

تجهیزات جهت گیری TDL46A برای نیروی دریایی زمینی

TDL46A سیستم موقعیت و جهت گیری جیرو اپتیک نصب شده بر روی خودرو از جیروسکوپ های پیشرفته لیزر یا فیبر نوری همراه با شتاب سنج های کوارتز به عنوان سنسورهای بی وقفه هسته ای استفاده می کند.استفاده از معماری سیستم ناوبری بی وقفه (SINS) با الگوریتم های ناوبری پیچیده، داده های موقعیت، جهت گیری و ناوبری را در زمان واقعی برای برنامه های مختلف پلتفرم خودرو ارائه می دهد.

توانایی های عملیاتی

این سیستم از حالت های عملیاتی متعدد از جمله به روز رسانی سرعت صفر (ZUPT) ، ناوبری یکپارچه GNSS/INS و ناوبری یکپارچه odometer/INS پشتیبانی می کند.ارائه پارامترهای گشت و گذار کامل خودرو در سناریوهای عملیاتی مختلف.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و خودروهای زرهی
سیستم های توپخانه ای خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه زمینی بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

در مناطق با عرض جغرافیایی بالا (± 65°) ، سردی شدید و محیط های ارتفاع بالا کار می کند.
قابلیت ناوبری مستقل با به روز رسانی سرعت صفر (ZUPT)
ناوبری یکپارچه با سیستم های پرابلم و مبتنی بر ماهواره
قابلیت اطمینان بالا برای کاربردهای سخت
تراز و آغاز در هر دو حالت ثابت و پویا (در حرکت)

مشخصات فنی

نوع پارامتر	مشخصات
مدل	TDL46A
سرعت سنج - ماه تعصب تکرار	≤20μg
شتاب سنج - دقت عامل مقیاس ماه ها	≤20ppm
بازتولید گیرو - بیاس	≤0.008°/h
دقيقيت فاکتور ترازو گايرو	≤5ppm
ژایرو - راه رفتن تصادفی	≤0.003°/√hr
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤8 دقیقه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت موقعیت - پیدا کردن شمال / جهت گیری	≤10 متر
ترکیب ناوبری بی وقفه / اودمتر	≤0.3%D
دقت پیدا کردن شمال / جهت گیری	≤1.0 میلی لیتر
نگه داشتن دقت 2 ساعت	≤1.5 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤0.75 میلی لیتر
برنامه های کاربردی AHRS - دقت مسیر	≤0.75 میلی لیتر
برنامه های کاربردی AHRS - Pitch & Roll Accuracy	≤0.35 میلی لیتر
مصرف برق	<20W
ابعاد	195160108 میلی متر
وزن	<3.9kg
دمای کار	-40°C تا +60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V (± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20 تا 2000 هرتز، 6.06 گرم
MTBF	>20000 ساعت
