کیفیت TDL45C تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با ≤0.003°/√hr راه رفتن تصادفی، ≥±400°/ثانیه سرعت زاویه ای و >15000 ساعت MTBF کارخانه

TDL45C تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با ≤0.003°/√hr راه رفتن تصادفی، ≥±400°/ثانیه سرعت زاویه ای و >15000 ساعت MTBF

Name: TDL45C تجهیزات مکانیزاسیون ژایروپتیک نصب شده بر روی وسایل نقلیه با ≤0.003°/√hr راه رفتن تصادفی، ≥±400°/ثانیه سرعت زاویه ای و >15000 ساعت MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL45C

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDL45C.pdf

PDF

خلاصه محصول

سیستم ژیروسکوپ اپتیکال سوار بر خودرو TDL45C دقت موقعیت یابی ≤5 متر را با بیش از 15000 ساعت MTBF ارائه می دهد. دارای سرعت زاویه ای ± 400 درجه در ثانیه، عملکرد -40 درجه سانتیگراد تا 60 درجه سانتیگراد و حالت های ناوبری متعدد برای وسایل نقلیه نظامی و صنعتی.

ویژگی های سفارشی محصول

برجسته کردن

تجهیزات ژیروسکوپی نوری نصب شده بر روی خودرو,تجهیزات ناوبری اینرسیایی ژیروسکوپی نوری

,

Optical Gyro inertial navigation Equipment

ماههای تکرارپذیری تعصب:

≤10 میکروگرم

ماهها دقت فاکتور مقیاس:

≤10ppm

تکرارپذیری تعصب:

≤0.01 درجه در ساعت

دقت عامل مقیاس:

≤5ppm

پیاده روی تصادفی:

≤0.003°/√hr

نرخ زاویه ای:

≥±400 درجه در ثانیه

شتاب زاویه ای:

100000 درجه در ثانیه2

MTBF:

15000 ساعت

توضیحات محصول

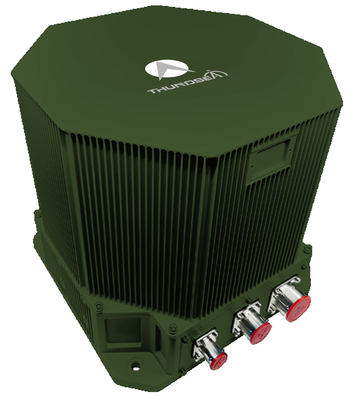

تجهیزات مکانیزاسیون و جهت گیری جیروپتیک نصب شده بر روی وسایل نقلیه TDL45C

تجهیزات موقعیت دهی و جهت گیری جیرو اپتیک TDL45C نصب شده در خودرو از جیروهای پیشرفته لیزر یا فیبر نوری و شتاب سنج های کوارتز به عنوان سنسورهای اصلی استفاده می کند.استفاده از یک معماری سیستم ناوبری بی وقفه با نرم افزار ناوبری پیچیده، داده های ناوبری را در زمان واقعی در حالت های عملیاتی متعدد از جمله به روزرسانی سرعت صفر (ZUPT) ، ناوبری یکپارچه ی بی حرکت / مبتنی بر ماهواره ارائه می دهد.و ناوبری یکپارچه ی بی وقفه ای/عدد جاده ای.

زمینه های کاربرد

این سیستم موقعیت یابی گایرو آپتیک با سیستم های مختلف خودرو سازگار است از جمله وسایل نقلیه بررسی زمین شناسی، سیستم های جنگی زرهی (تانک ها، توپخانه های خودران،ماشين هاي جنگي پياده روي)، وسایل نقلیه زمینی بدون سرنشین (UGV) ، سیستم های راه آهن با سرعت بالا، ماشین آلات کشاورزی و سایر سیستم های مکانیکی که نیاز به ناوبری دقیق دارند.اين راه حل همه کاره به نيازمندي هاي موقعيت گيري، کاربرد نظامی و صنعتی.

ویژگی های عملکرد

قابلیت ناوبری مستقل با سرعت صفر (ZUPT)
ناوبری یکپارچه با سیستم های پرابلم و مبتنی بر ماهواره
تراز و آغاز در هر دو حالت ثابت و پویا (در حرکت)
مناسب برای مناطق عرض جغرافیایی بالا (± 65 °) ، بسیار سرد و ارتفاع بالا
طراحی قابلیت اطمینان بالا برای محیط های سخت

مشخصات فنی

دسته بندی پارامتر	مشخصات	ارزش
سرعت سنج	ماه ها تعصب تکرار	≤10μg
	ماه ها دقت فاکتور مقیاس	≤10ppm
	جیرو	تکرار تعصب	≤0.01°/h
دقت فاکتور مقیاس		≤5ppm
راه رفتن تصادفي		≤0.003°/√hr
ویژگی ها	نرخ زاویه ای	≥±400°/ ثانیه
	شتاب زاویه ای	100000°/sec2
	شتاب	>25g
	نگرش زاویه ای	هر گونه جهت گيري
عملکرد	زمان تراز	≤15 دقیقه
ورودی/خرید	رابط ها	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت موقعیت	دقت پیدا کردن شمال / جهت گیری	≤5 متر
	ترکیب ناوبری بی وقفه / اودمتر	≤0.05٪D
	دقت پیدا کردن شمال / جهت گیری	≤0.3 میلی لیتر
	نگه داشتن دقت 2 ساعت	≤0.3 میلی لیتر
	دقت موقعیت ناوبری ترکیبی	≤0.2 میلی لیتر
عملکرد برنامه های کاربردی AHRS	دقت مسیر	≤0.2 میلی لیتر
عملکرد برنامه های کاربردی AHRS	دقت پیچ و رول	≤0.2 میلی لیتر
ویژگی ها	مصرف برق	<40W
	وزن	<8.2kg
	محدوده دما	-40°C تا 60°C
	مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
	ولتاژ ورودی	DC24V ((± 25٪)
	روش خنک کننده	هدایت به صفحه نصب
	مقاومت لرزش	20~2000 هرتز، 6.06g
	MTBF	>15000 ساعت
