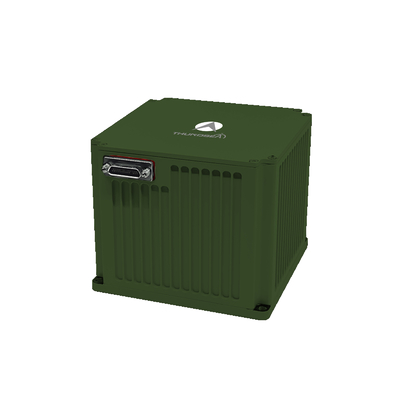

TDF71A تجهیزات موقعیت گیری گایروپتیک نصب شده بر روی وسایل نقلیه با تکرار بی طرفی ≤0.01°/h، >20000 ساعت MTBF و ≤5 دقیقه زمان تراز

Name: TDF71A تجهیزات موقعیت گیری گایروپتیک نصب شده بر روی وسایل نقلیه با تکرار بی طرفی ≤0.01°/h، >20000 ساعت MTBF و ≤5 دقیقه زمان تراز
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF71a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDF71A.pdf

PDF

خلاصه محصول

تجهیزات مکانیزاسیون و جهت گیری جیروپتیک نصب شده بر روی وسایل نقلیه TDF71A سیستم ناوبری پیشرفته خودرو سیستم موقعیت و جهت گیری جیرو آپتیک نصب شده در خودرو از جیروسکوپ های لیزری یا فیبر نوری همراه با شتاب سنج های کوارتز به عنوان اجزای اصلی حسگر استفاده می کند.که تحت معماری سیستم ناوبری بی وقفه ای است.ا...

ویژگی های سفارشی محصول

برجسته کردن

تجهیزات موقعیت گیری گایروپتیک,ناوبری اینرسی نیروی زمینی,ناوبری اینرسی با دقت بالا

,

Land Force ins navigation

,

high Accuracy ins navigation

ماههای تکرارپذیری تعصب:

≤20 میکروگرم

ماهها دقت فاکتور مقیاس:

≤20ppm

تکرارپذیری تعصب:

≤0.01 درجه در ساعت

دقت عامل مقیاس:

≤20ppm

پیاده روی تصادفی:

≤0.003°/√hr

لرزش:

20 ~ 2000 هرتز، 6.06 گرم

MTBF:

＞20000 ساعت

توضیحات محصول

تجهیزات مکانیزاسیون و جهت گیری جیروپتیک نصب شده بر روی وسایل نقلیه TDF71A

سیستم ناوبری پیشرفته خودرو

سیستم موقعیت و جهت گیری جیرو آپتیک نصب شده در خودرو از جیروسکوپ های لیزری یا فیبر نوری همراه با شتاب سنج های کوارتز به عنوان اجزای اصلی حسگر استفاده می کند.که تحت معماری سیستم ناوبری بی وقفه ای است.این سری از محصولات از چندین پیکربندی عملیاتی از جمله بروزرسانی سرعت صفر (ZUPT) پشتیبانی می کند.ناوبری یکپارچه ی بی حرکت/هواپیمایی، و ناوبری انرشیال/ودومتر فیوژن، ارائه پارامترهای جامع حرکت وسیله نقلیه برای نیازهای مختلف پلت فرم های تلفن همراه.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و توپخانه های خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

قادر به تراز و آغاز در حالت های ایستاتیک یا پویا (در حرکت)
ویژگی های ناوبری مستقل، به روزرسانی سرعت صفر (ZUPT) و ناوبری یکپارچه با سیستم های پرابلم و / یا مبتنی بر ماهواره
مناسب برای استفاده در مناطق عرض جغرافیایی بالا (± 65°) ، بسیار سرد و ارتفاع بالا
قابلیت اطمینان بالا و عملکرد قوی

مشخصات فنی

نوع	TDF71A
سرعت سنج
ماه ها تعصب تکرار	≤20μg
ماه ها دقت فاکتور مقیاس	≤20ppm
جیرو
تکرار تعصب	≤0.01°/h
دقت فاکتور مقیاس	≤20ppm
راه رفتن تصادفي	≤0.003°/√hr
ویژگی ها
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤5 دقیقه
ورودی/خرید
رابط ها	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
دقت موقعیت
دقت پیدا کردن شمال / جهت گیری	...
ترکیب ناوبری بی وقفه ای/عدد کیلومتر	≤0.4٪D
دقت پیدا کردن شمال / جهت گیری	≤3.0 میلی لیتر
دقت نگهداري نردبان/2 ساعت	≤4.0 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤2.0 میلی لیتر
عملکرد برنامه های کاربردی AHRS
دقت مسیر	≤2.0 میلی لیتر
دقت پیچ و رول	≤0.5 میلی لیتر
ویژگی ها
مصرف برق	<15W
ابعاد	110110100
وزن	< 2.2 کیلوگرم
درجه حرارت	-40°C تا 60°C
شوک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
خنک کننده	هدایت به صفحه نصب
ارتعاش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
