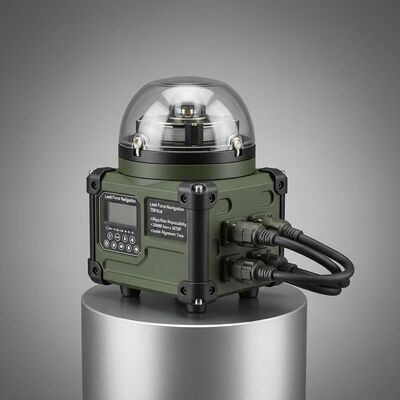

کیفیت TDF61A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤5 دقیقه زمان تراز کارخانه

TDF61A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤5 دقیقه زمان تراز

Name: TDF61A تجهیزات موقعیت گیری گیروپتیک نصب شده بر روی وسایل نقلیه با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤5 دقیقه زمان تراز
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF61a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

بسته بندی استاندارد: جعبه کارتن

TDF61A.pdf

PDF

خلاصه محصول

تجهیزات موقعیت یابی ژیروسکوپی اپتیکال TDF61A ناوبری با دقت بالا با تکرارپذیری بایاس ≤0.03 درجه در ساعت و بیش از 20000 ساعت MTBF را ارائه می دهد. دارای تراز پویا، عملکرد چند حالته (ZUPT/ناوبری یکپارچه)، و عملکرد قوی در شرایط شدید (-40℃~60℃).

ویژگی های سفارشی محصول

برجسته کردن

سیستم ناوبری اینرسیایی INS,تجهیزات موقعیت‌یابی و جهت‌یابی اپتیکی ژیروسکوپی,تجهیزات موقعیت‌یابی اپتیکی ژیروسکوپی نصب شده بر روی خودرو

,

Optical Gyro Positioning And Orientation Equipment

,

Vehicle-mounted Optical Gyro Positioning Equipment

ماههای تکرارپذیری تعصب:

50 میکروگرم

ماهها دقت فاکتور مقیاس:

≤50ppm

تکرارپذیری تعصب:

0.0.03 درجه/ساعت ، 1σ

دقت عامل مقیاس:

≤50ppm

پیاده روی تصادفی:

0.01 درجه/√hr

لرزش:

20 ~ 2000 هرتز، 6.06 گرم

MTBF:

＞20000 ساعت

توضیحات محصول

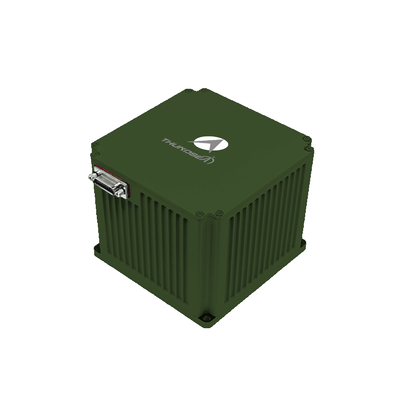

تجهیزات تثبیت موقعیت و جهت گیری ژایروپتیک نصب شده بر روی وسایل نقلیه نیروی ناوبری زمینی TDF61A

تجهیزات مکانیزاسیون و جهت گیری جیروپتیک نصب شده بر روی وسایل نقلیه TDF61A

خلاصه ی محصول

دستگاه موقعیت و جهت گیری جیرو آپتیک نصب شده در خودرو از جیرو لیزر یا فیبر نوری و شتاب سنج های کوارتز به عنوان سنسورهای اصلی استفاده می کند.استفاده از معماری سیستم ناوبری بی وقفه با نرم افزار ناوبری پیشرفته، اطلاعات ناوبری را در زمان واقعی ارائه می دهد. این سری محصولات دارای حالت های عملیاتی متعدد از جمله به روز رسانی سرعت صفر (ZUPT) ، ناوبری یکپارچه ی بی حرکت / مبتنی بر ماهواره است.و ناوبری یکپارچه ی بی وقفه ای/عدد جاده ای، ارائه پارامترهای گشت و گذار جامع برای سیستم عامل های مختلف نصب شده در خودرو.

زمینه های کاربرد

وسایل نقلیه زمین سنجی
تانک ها و توپخانه های خودران
ماشين هاي جنگي پياده روي
وسایل نقلیه بدون سرنشین
قطارهای با سرعت بالا
وسایل نقلیه ماشین آلات کشاورزی

ویژگی های عملکرد

قادر به تراز و آغاز در حالت های ایستاتیک یا پویا (در حرکت)
ویژگی های ناوبری مستقل، به روزرسانی سرعت صفر (ZUPT) و ناوبری یکپارچه با سیستم های پرابلم و / یا مبتنی بر ماهواره
مناسب برای استفاده در مناطق عرض جغرافیایی بالا (± 65°) ، بسیار سرد و ارتفاع بالا
طراحی قابل اطمینان بالا

مشخصات فنی

مدل

TDF61A

عملکرد شتاب سنج

ماه ها تعصب تکرار	≤50μg
ماه ها دقت فاکتور مقیاس	≤50ppm

عملکرد ژایرو

تکرار تعصب	≤0.03°/ساعت،σ
دقت فاکتور مقیاس	≤50ppm
راه رفتن تصادفي	≤0.01°/√hr

ویژگی های سیستم

نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>40g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤5 دقیقه

ورودی/خرید

رابط ها

3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M

دقت موقعیت

ترکیب ناوبری بی وقفه ای/عدد کیلومتر	≤1٪D
دقت پیدا کردن شمال / جهت گیری	≤5.0 میلی لیتر
دقت نگهداري نردبان/2 ساعت	≤6.0 میلی لیتر
دقت موقعیت ناوبری ترکیبی	≤3.0 میلی لیتر

عملکرد برنامه های کاربردی AHRS

دقت مسیر	≤3.0 میلی لیتر
دقت پیچ و رول	≤1.0 میلی لیتر

ویژگی های فیزیکی

مصرف برق	<15W
ابعاد	110110100 میلی متر
وزن	<1.7 کیلو
دمای کار	-40°C تا 60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20~2000 هرتز، 6.06g
MTBF	>20000 ساعت
