کیفیت TDF645B سیستم ناوبری جیرو ایرنسیال اپتیکال هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و فیوژن چند سنسور کارخانه

TDF645B سیستم ناوبری جیرو ایرنسیال اپتیکال هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و فیوژن چند سنسور

Name: TDF645B سیستم ناوبری جیرو ایرنسیال اپتیکال هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و فیوژن چند سنسور
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF645B

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

خلاصه محصول

INS ژیروسکوپ نوری هوابرد TDF645B دقت موقعیت ≤1nm/6h را با همجوشی چند سنسوری ارائه می دهد. دارای بیش از 15000 ساعت MTBF، عملکرد -40 درجه سانتیگراد تا 60 درجه سانتیگراد، و از یکپارچه سازی ناوبری ماهواره ای/آسمانی/بصری برای عملکرد برتر پهپاد پشتیبانی می کند.

ویژگی های سفارشی محصول

برجسته کردن

ناوبری هواپیمایی اپتیکال ژایرو انرشیال,واحد اندازه‌گیری اینرسیایی IMU هوانوردی,واحد اندازه‌گیری اینرسیایی IMU ژیروسکوپ نوری

,

Aviation imu inertial measurement unit

,

Optical Gyro imu inertial measurement unit

ماههای تکرارپذیری تعصب:

≤20 میکروگرم

ماهها دقت فاکتور مقیاس:

≤20ppm

تکرارپذیری تعصب:

0.008 درجه/ساعت

دقت عامل مقیاس:

≤20ppm

پیاده روی تصادفی:

≤0.003°/√hr

لرزش:

20 ~ 2000 هرتز، 6.06 گرم

MTBF:

15000 ساعت

توضیحات محصول

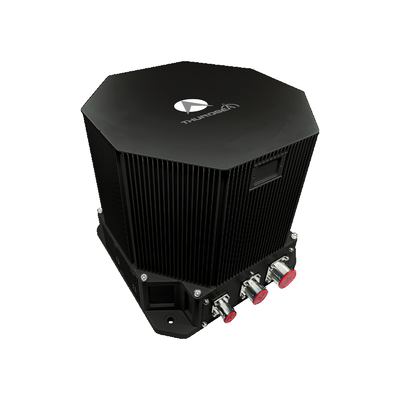

ناوبری هواپیمایی TDF645B ناوبری هواپیمایی اپتیکال جیرو انرشیال

سیستم ناوبری هواپیمایی Optical Gyro Inertial Navigation System (INS) از ژایروسکوپ های نوری و شتاب سنج های کوارتز به عنوان اجزای اصلی حسگر خود استفاده می کند.با استفاده از معماری سیستم استرپدن یا دیتر شده (معمول)با استفاده از نرم افزار ناوبری پیشرفته با سرعت پردازش بالا، این سیستم داده های ناوبری را در زمان واقعی از طریق هسته محاسباتی پیچیده خود ارائه می دهد.

این سری از محصولات دارای قابلیت های ادغام چند منبع است که از ادغام ناوبری ماهواره ای، ناوبری آسمانی، ناوبری رادیویی، داده های ارتفاع سنج،و سیستم های ناوبری بصری مطابق با الزامات ماموریتارائه حالت های عملیاتی انعطاف پذیر که از ناوبری بی وقفه خالص به فیوژن چند سنسور بهینه شده می باشد، پارامترهای ناوبری جامع از جمله موقعیت دقیق، سرعت،اطلاعات موقعیت و موقعیت برای سیستم عامل های هواپیمایی.

زمینه های کاربرد

مناسب برای UAV های بال ثابت، UAV های بال چرخش و وسایل نقلیه هوایی تخصصی.

ویژگی های عملکرد

از همجوشی چند سنسور پشتیبانی می کند که شامل داده های ماهواره ای، آسمانی، ارتفاع سنج، رادیویی و ناوبری بصری است
پشتیبانی از تغییر بین تراز خود، تراز پایه متحرک و تراز انتقال بر اساس نیازهای مشتری
قادر به تراز روی پلتفرم های ارتعاش مبتنی بر زمین و تراز در پرواز
مجهز به عملکردهای تشخیص خطای سیستم و هشدار

مشخصات فنی

نوع پارامتر	مشخصات	ارزش
سرعت سنج	ماه ها تعصب تکرار	≤20μg
سرعت سنج	ماه ها دقت فاکتور مقیاس	≤20ppm
جیرو	تکرار تعصب	≤0.008°/ساعت
	دقت فاکتور مقیاس	≤20ppm
	راه رفتن تصادفي	≤0.003°/√hr
ویژگی ها	دقت موقعیت (انرشی خالص)	≤1nm/6h
	دقت موقعیت (جذب ماهواره ای ناوبری بی حرکت)	بهتر از دقت ماهواره
	دقت سرعت (انرشی خالص)	≤1.0m/s
	دقت سرعت (جذباتی ماهواره ای ناوبری)	≤0.2m/s
نرخ زاویه ای		≥±400°/ ثانیه
شتاب زاویه ای		100000°/sec2
شتاب		>25g
نگرش زاویه ای		هر گونه جهت گيري
زمان تراز		≤8 دقیقه
ورودی/خرید		3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
عملکرد برنامه های کاربردی AHRS	دقت مسیر (انرشی خالص)	≤0.1°sec ((L)
عملکرد برنامه های کاربردی AHRS	دقت مسیر (جذب ناوبری ماهواره ای)	≤0.05°sec ((L)
دقت پیچ و رول	بی وقفه خالص	≤0.05°
دقت پیچ و رول	ترکیب ناوبری ماهواره ای	≤0.02°
مصرف برق		<40W
ابعاد		۱۹۳۱۶۹۱۶۰
وزن		<6.5 کیلوگرم
درجه حرارت		-40°C تا 60°C
شوک		15g، موج نیمه سینوس 11ms
ولتاژ ورودی		DC24V ((± 25٪)
خنک کننده		هدایت به صفحه نصب
ارتعاش		20~2000 هرتز، 6.06g
MTBF		>15000 ساعت
