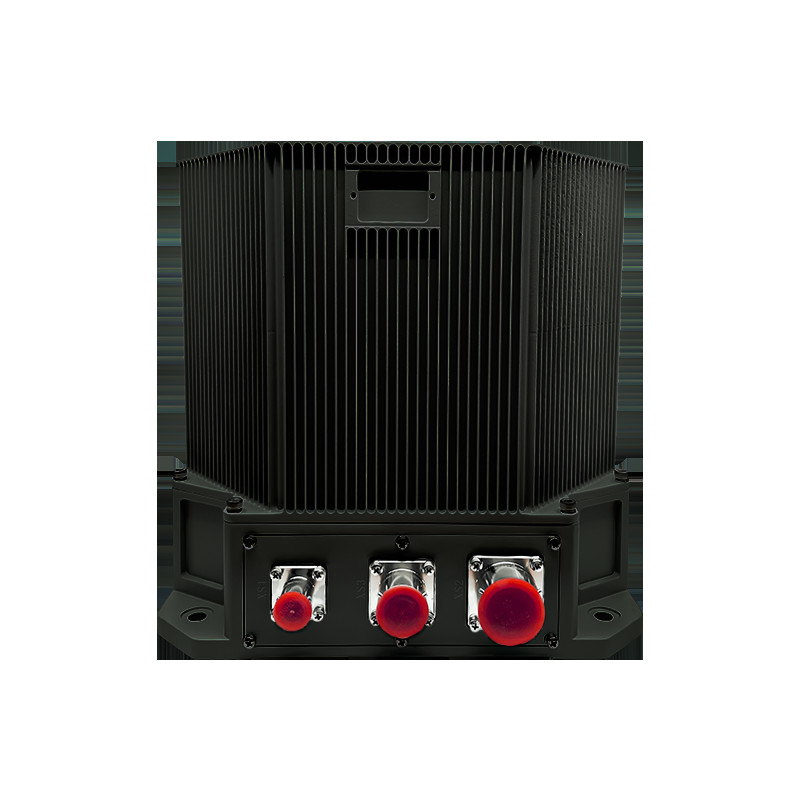

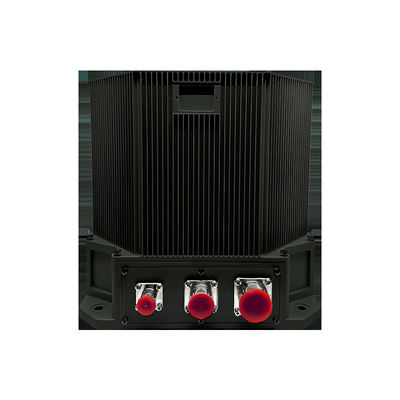

کیفیت TDL45C سیستم ناوبری جیرو ایرنسیال نوری هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و ≤15 دقیقه زمان تراز کارخانه

TDL45C سیستم ناوبری جیرو ایرنسیال نوری هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و ≤15 دقیقه زمان تراز

Name: TDL45C سیستم ناوبری جیرو ایرنسیال نوری هواپیمایی با تکرار پذیری تعصب ≤20μg، >15000 ساعت MTBF و ≤15 دقیقه زمان تراز
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDL45C

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

خلاصه محصول

INS ژیروسکوپ نوری هوابرد TDL45C دقت موقعیت ≤1nm/12h را با MTBF>15000 ساعت ارائه می دهد. دارای ترکیب چند سنسور، حالت‌های تراز تطبیقی، و عملکرد قوی در شرایط شدید (-40℃~60℃، شوک 15 گرمی).

ویژگی های سفارشی محصول

برجسته کردن

ناوبری هواپیمایی اپتیکال ژایرو انرشیال,سیستم ناوبری بی وقفه دقت بالا

,

inertial navigation system high accuracy

ماههای تکرارپذیری تعصب:

≤20 میکروگرم

ماهها دقت فاکتور مقیاس:

≤20ppm

تکرارپذیری تعصب:

0.008 درجه/ساعت

دقت عامل مقیاس:

≤20ppm

پیاده روی تصادفی:

≤0.003°/√hr

لرزش:

20 ~ 2000 هرتز، 6.06 گرم

MTBF:

15000 ساعت

توضیحات محصول

ناوبری هواپیمایی TDL45C ناوبری هواپیمایی اپتیکال جیرو انرشیال

سیستم ناوبری بی وقفه ی جیرو آپتیک TDL45C از جیرو آپتیک و شتاب سنج های کوارتز به عنوان سنسورهای اصلی استفاده می کند.با استفاده از معماری ناوبری strapdown یا dithered (تغییر یافته). نرم افزار ناوبری پیشرفته داده ها را با سرعت بالا پردازش می کند تا اطلاعات ناوبری را در زمان واقعی ارائه دهد. این سیستم می تواند ماهواره، آسمانی، ارتفاع سنج، رادیو،و ورودی های ناوبری بصری بر اساس نیازهای کاربر، پشتیبانی از حالت های عملیاتی متعدد از جمله انرشیال خالص و همجوشی چند سنسور برای ارائه پارامترهای گشت و گذار جامع پلتفرم.

زمینه های کاربرد

مناسب برای UAV های بال ثابت، UAV های بال چرخش و وسایل نقلیه هوایی تخصصی.

ویژگی های عملکرد

قابلیت های موازی را برای هر دو پلتفرم زمین ثابت با تداخل لرزش و سیستم های ناوبری در پرواز فراهم می کند
ویژگی های تغییر حالت هماهنگی سازگاری (خود هماهنگی، هماهنگی حرکت پایه، هماهنگی انتقال) برای پاسخگویی به الزامات خاص ماموریت
یکپارچه سازی داده های ناوبری چند منبع از طریق فن آوری فن آوری سنسور پیشرفته، از جمله ماهواره، آسمانی، بارومتریک، کمک های رادیویی و ورودی های ویدئویی
شامل نظارت سلامت ساخته شده با تشخیص خطای زمان واقعی و مکانیسم های هشدار

مشخصات فنی

نوع	TDL45C
سرعت سنج
ماه ها تعصب تکرار	≤20μg
ماه ها دقت فاکتور مقیاس	≤20ppm
جیرو
تکرار تعصب	≤0.008°/ساعت
دقت فاکتور مقیاس	≤20ppm
راه رفتن تصادفي	≤0.003°/√hr
ویژگی ها
دقت موقعیت (انرشی خالص)	≤1nm/12h
دقت موقعیت (جذب ماهواره ای ناوبری بی حرکت)	بهتر از دقت ماهواره
دقت سرعت (انرشی خالص)	≤1.0m/s
دقت سرعت (جذباتی ماهواره ای ناوبری)	≤0.2m/s
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤15 دقیقه
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
زمان تراز	<15 دقیقه
عملکرد برنامه های کاربردی AHRS
دقت مسیر (انرشی خالص)	≤0.1°sec ((L)
دقت مسیر (جذب ناوبری ماهواره ای)	≤0.05°sec ((L)
دقت پیچ و رول (انرشی خالص)	≤0.05°
دقت Pitch & Roll (جفت ناوبری ماهواره ای)	≤0.02°
مصرف برق	<40W
ابعاد	232186160
وزن	<8.2kg
درجه حرارت	-40°C تا 60°C
شوک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
خنک کننده	هدایت به صفحه نصب
ارتعاش	20~2000 هرتز، 6.06g
MTBF	>15000 ساعت
