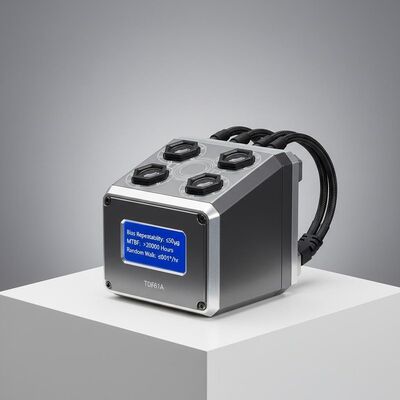

کیفیت TDF61A سیستم ناوبری اپتیکال جیرو انرشیال هوایی با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤0.01°/√hr Random Walk برای ناوبری هوایی کارخانه

TDF61A سیستم ناوبری اپتیکال جیرو انرشیال هوایی با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤0.01°/√hr Random Walk برای ناوبری هوایی

Name: TDF61A سیستم ناوبری اپتیکال جیرو انرشیال هوایی با تکرار پذیری تعصب ≤50μg، >20000 ساعت MTBF و ≤0.01°/√hr Random Walk برای ناوبری هوایی
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61a
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF61a

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

خلاصه محصول

INS ژیروسکوپ نوری هوابرد TDF61A دقت موقعیت ≤4 نانومتر بر ساعت را با همجوشی چند حسگر ارائه می دهد. دارای MTBF 20000+ ساعت، عملکرد -40 درجه سانتیگراد تا 60 درجه سانتیگراد، و از هم ترازی زمین/حین پرواز برای پهپادهای ثابت/بال چرخشی پشتیبانی می کند.

ویژگی های سفارشی محصول

برجسته کردن

سیستم ناوبری بی حرکت هواپیمایی,ناوبری هواپیمایی اپتیکال ژایرو انرشیال

,

Airborne Optical Gyro Inertial Navigation

ماههای تکرارپذیری تعصب:

50 میکروگرم

ماهها دقت فاکتور مقیاس:

≤500ppm

تکرارپذیری تعصب:

≤0.3°/ساعت

دقت عامل مقیاس:

≤500ppm

پیاده روی تصادفی:

0.01 درجه/√hr

لرزش:

20 ~ 2000 هرتز، 6.06 گرم

MTBF:

＞20000 ساعت

توضیحات محصول

ناوبری هواپیمایی TDF61A هواپیمایی نوری جیرو ایرنسیال

TDF61A سیستم ناوبری بی وقفه ی جیرو آپتیک در هوا از جیرو اپتیک و شتاب سنج های کوارتز به عنوان اجزای اصلی حسگر استفاده می کند.که تحت معماری ناوبری Strapdown یا dither-modulated کار می کنند.نرم افزارهای جاسازی شده با سرعت بالا داده های سنسور را در زمان واقعی پردازش می کنند تا خروجی موقعیت و جهت گیری مداوم را ارائه دهند.این سیستم منابع ناوبری متعدد از جمله سیگنال های ماهواره ای GNSS را ادغام می کند، مشاهدات آسمانی، ارتفاع سنجی بارومتریک، کمک های ناوبری رادیویی و فاصله سنجی بصری بر اساس نیازهای ماموریت.

زمینه های کاربرد

مناسب برای UAV های بال ثابت، UAV های بال چرخش و وسایل نقلیه هوایی تخصصی.

ویژگی های عملکرد

قادر به تراز روی پلتفرم های ارتعاش مبتنی بر زمین و تراز در پرواز
پشتیبانی از تغییر بین تراز خود، تراز پایه متحرک و تراز انتقال
فیوژن چند سنسور شامل داده های ماهواره ای، آسمانی، ارتفاع سنج، رادیویی و ناوبری بصری
عملکردهای تشخیص خطای سیستم و هشدار

مشخصات فنی

نوع
مدل	TDF61A
سرعت سنج
تکرار تعصب	≤50μg
دقت فاکتور مقیاس	≤ 500 ppm
جیرو
تکرار تعصب	≤0.3°/ساعت
دقت فاکتور مقیاس	≤ 500 ppm
راه رفتن تصادفي	≤0.01°/√hr
عملکرد ناوبری
دقت موقعیت (ایرنسی خالص)	≤4nm/1h
دقت موقعیت (INS/GNSS)	بهتر از دقت ماهواره
دقت سرعت (ایرنسی خالص)	≤3.0m/s
دقت سرعت (INS/GNSS)	≤0.2m/s
محدوده پویا
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>25g
نگرش زاویه ای	هر گونه جهت گيري
عملکرد AHRS
دقت مسیر (ایرنسی خالص)	≤0.4°sec ((L)
دقت مسیر (INS/GNSS)	≤0.2°sec ((L)
دقت پیچ و رول (ایرنشیال خالص)	≤0.08°
دقت Pitch & Roll (INS/GNSS)	≤0.03°
ویژگی های فیزیکی
مصرف برق	<15W
ابعاد	110110100 میلی متر
وزن	<1.7 کیلو
دمای کار	-40°C تا +60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ارتعاش	20 تا 2000 هرتز، 6.06 گرم
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
MTBF	>20،000 ساعت
رابط ها
ورودی/خرید	3 پورت سریال RS422 دوگانه کامل، 1 پورت Ethernet 100M
هماهنگی
زمان تراز	≤5 دقیقه
