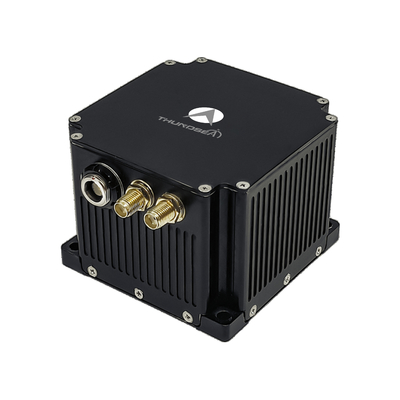

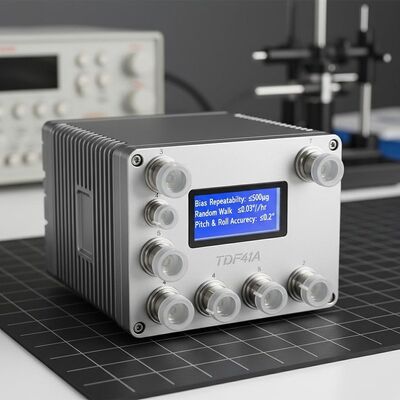

کیفیت ناوبری هواپیمایی TDF41A سیستم ناوبری بی وقفه جیروپتیک هوایی با تکرار پذیری تعصب ≤500μg، حرکت تصادفی ≤0.03°/√hr و دقت Pitch & Roll ≤0.2° کارخانه

ناوبری هواپیمایی TDF41A سیستم ناوبری بی وقفه جیروپتیک هوایی با تکرار پذیری تعصب ≤500μg، حرکت تصادفی ≤0.03°/√hr و دقت Pitch & Roll ≤0.2°

Name: ناوبری هواپیمایی TDF41A سیستم ناوبری بی وقفه جیروپتیک هوایی با تکرار پذیری تعصب ≤500μg، حرکت تصادفی ≤0.03°/√hr و دقت Pitch & Roll ≤0.2°
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDF41A

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 10 ست در هر ماه

زمان تحویل: 5 تا 8 روز کاری

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

TDF41A .pdf

PDF

خلاصه محصول

سیستم ناوبری اینرسی ژیروسکوپ نوری هوابرد TDF41A دقت موقعیت ≤1 نانومتر/10 دقیقه، ≤0.2 درجه گام/دقت رول، و از همجوشی چند سنسوری را پشتیبانی می‌کند. با بیش از 20000 ساعت MTBF، محدوده عملیاتی -40 تا 60 درجه سانتیگراد، و طراحی فشرده 500 گرم، برای پهپادهای ثابت/بال چرخشی ایده آل است.

ویژگی های سفارشی محصول

برجسته کردن

TDF41A,ناوبری هواپیمایی اپتیکال ژایرو انرشیال,ناوبری هوایی

,

Airborne Optical Gyro Inertial Navigation

,

Aviation Navigation

ماههای تکرارپذیری تعصب:

≤500 میکروگرم

ماهها دقت فاکتور مقیاس:

≤500ppm

تکرارپذیری تعصب:

≤0.1 درجه در ساعت

دقت عامل مقیاس:

≤300ppm

پیاده روی تصادفی:

≤0.03 درجه/√ساعت

دقت زمین و رول:

≤0.2 درجه

صحت:

1 درجه ثانیه (L)

توضیحات محصول

ناوبری هواپیمایی TDF41A ناوبری هواپیمایی اپتیکال جیرو انرشیال

خلاصه ی محصول

TDF41A سیستم ناوبری بی وقفه جیرو آپتیک در هوا از جیروهای نوری و شتاب سنج های کوارتز به عنوان سنسورهای اصلی استفاده می کند، که از معماری ناوبری بی وقفه یا بی وقفه استفاده می کند.با نرم افزار پیشرفته ناوبری با سرعت بالا، داده های ناوبری را در زمان واقعی ارائه می دهد و از ادغام با سیستم های ناوبری ماهواره ای، آسمانی، ارتفاع سنج، رادیویی و بصری بر اساس نیازهای کاربر پشتیبانی می کند.

زمینه های کاربرد

مناسب برای UAV های بال ثابت، UAV های بال چرخش و وسایل نقلیه هوایی تخصصی.

ویژگی های عملکرد

قادر به تراز روی پلتفرم های ارتعاش مبتنی بر زمین و تراز در پرواز
پشتیبانی از تغییر بین تراز خود، تراز پایه متحرک و تراز انتقال
قابلیت ترکیب چند سنسور با داده های ماهواره ای، آسمانی، ارتفاع سنج، رادیویی و ناوبری بصری
عملکردهای شناسایی خطای سیستم و هشدار یکپارچه

مشخصات فنی

نوع پارامتر	مشخصات
تکرار پذیری تعصب ماه های شتاب سنج	≤500μg
دقت فاکتور مقیاس ماه های شتاب سنج	≤ 500 ppm
تکرار پذیری شیب گیری ژایرو	≤0.1°/ساعت
دقت فاکتور مقیاس ژایرو	≤ 300 ppm
راه رفتن تصادفی ژایرو	≤0.03°/√hr
دقت موقعیت (انرشی خالص)	≤1nm/10min
دقت موقعیت (INS + ماهواره)	بهتر از دقت ماهواره
دقت سرعت (INS + ماهواره)	≤0.2m/s
نرخ زاویه ای	≥±400°/ ثانیه
شتاب زاویه ای	100000°/sec2
شتاب	>40g
نگرش زاویه ای	هر گونه جهت گيري
زمان تراز	≤5 دقیقه
ورودی/خرید	۲ پورت سریال RS422
دقت مسیر AHRS (هواپیمایی)	≤1°sec ((L)
دقت AHRS Pitch & Roll (هواپیمایی)	≤0.2°
مصرف برق	<10W
ابعاد	707053 میلی متر
وزن	< 500 گرم
دمای کار	-40°C تا +60°C
مقاومت در برابر شاک	15g، موج نیمه سینوس 11ms
ولتاژ ورودی	DC24V ((± 25٪)
روش خنک کننده	هدایت به صفحه نصب
مقاومت لرزش	20 تا 2000 هرتز، 6.06 گرم
MTBF	>20000 ساعت
