کیفیت ژایروسکوپ فیبر نوری درجه ناوبری TDFG40T با عملکرد بسیار حساس و محدوده پویایی ≥±400°/s کارخانه

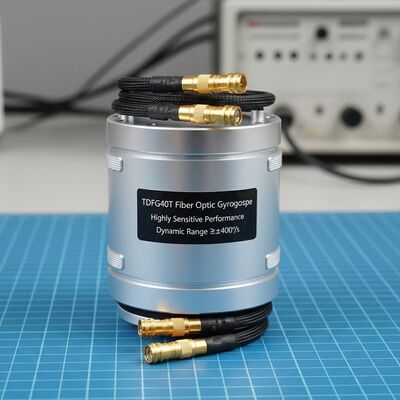

ژایروسکوپ فیبر نوری درجه ناوبری TDFG40T با عملکرد بسیار حساس و محدوده پویایی ≥±400°/s

Name: ژایروسکوپ فیبر نوری درجه ناوبری TDFG40T با عملکرد بسیار حساس و محدوده پویایی ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDFG40T

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 ست در ماه

زمان تحویل: 15 روز

بسته بندی استاندارد: جعبه کارتن

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

خلاصه محصول

درجه ناوبری TDFG40T FOG دقت بالا (دقت 0.04 درجه در ساعت)، مقاومت در برابر لرزش قوی (6.06 گرم) و طراحی فشرده (60×60×28 میلی متر) را ارائه می دهد. دارای قابلیت اطمینان حالت جامد، راه اندازی سریع و خروجی دیجیتال برای کاربردهای هوافضا، دریایی و صنعتی.

ویژگی های سفارشی محصول

برجسته کردن

ژایروسکوپ فیبر نوری درجه ناوبری,جیروسکوپ فیبر نوری بسیار حساس

,

Highly Sensitive Fiber Optic Gyroscope

دامنه پویا:

≥±400 درجه در ثانیه

تعصب:

＜ 1 درجه در ساعت

صحت （100 ثانیه:

0.1 ° در ساعت ~ 0.04 ° در ساعت

ARW （پیاده روی تصادفی زاویه ای:

＜ 0.03 °/√ Hr ، 1σ

غربالگری ارتعاش:

20 ~ 2000 هرتز، 6.06 گرم

پهنای باند:

＞ 200 هرتز

وزن:

350 گرم

ابعاد:

60mm×60mm×28mm

توضیحات محصول

درجه ناوبری TDFG40T فیبر نوری جیروسکوپ

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

خلاصه ی تکنولوژی

ژایروسکوپ های فیبر نوری بر اساس اصل اثر ساجناک عمل می کنند و به عنوان سنسور سرعت زاویه ای عمل می کنند.TDFG40T از تشخیص چرخه بسته دیجیتال با عملکرد بالا برای خروجی اطلاعات سرعت زاویه ای حامل در زمان واقعی از طریق رابط سریال استفاده می کنداین ژایروسکوپ ها می توانند به عنوان واحدهای تک محور یا سیستم های سه محور یکپارچه تنظیم شوند.به عنوان سنسورهای اصلی برای راه حل های ناوبری بی وقفه با تشخیص سرعت زاویه ای در سه جهت ارتگونال نسبت به فضای بی وقفه.

درخواست ها

اين ژايروسکوپ فيبر نوري به طور گسترده اي در چند حوزه از جمله سيستم هاي سلاحي راهنمايي شده، پلتفرم هاي هوافضا، خودروهاي زميني، سفينه هاي دريايي، غواصه ها،و سیستم های تشخیص مداراین به عنوان یک جزء مهم در سیستم های ناوبری بی حرکت (INS) و سیستم های مرجع موقعیت (ARS) ،در حالی که از کاربردهای صنعتی متوسط تا بالا پشتیبانی می کند که نیاز به سنجش دقیق حرکت دارند.

ویژگی های کلیدی

سر و صدا کم، مصرف انرژی کم و عملکرد مقرون به صرفه
حداقل زمان راه اندازی با خروجی های دیجیتال برای یکپارچه سازی مدارهای دیجیتال
دقت بالا با ثبات برتر و گزینه های طراحی انعطاف پذیر
ساختارهای کاملا جامد بدون قطعات متحرک
قابلیت اطمینان فوق العاده و طول عمر عملیاتی طولانی

مشخصات فنی

پارامتر	مشخصات
محدوده پویا	≥±400°/s
تعصب در زمان اجرا	<1°/h
دقت (100 ثانیه)	0.1°/h~0.04°/h
راه رفتن تصادفی زاویه ای (ARW)	<0.03°/√hr، 1σ
غربالگری لرزش	20~2000 هرتز، 6.06g
پهنای باند	>200 هرتز
زمان رو روشن کن	ده ها
فرمت سیگنال خروجی	RS-422
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 2000 هرتز
نرخ باد سیگنال خروجی	230400bps ~ 921600bps
دمای کار	-40°C ~ +70°C
دمای ذخیره سازی	-55°C ~ +85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤4.5W
MTBF (بر اساس MIL-HDBK-217-F)	>100000 ساعت
وزن	≤350g
ابعاد	42mm42mm14mm 60mm60mm28mm

برچسب ها

ژایروسکوپ بی وقفه سه محور,ژایروسکوپ دیجیتال تک محوری,ژایروسکوپ نوری

ژایروسکوپ فیبر نوری درجه ناوبری,جیروسکوپ فیبر نوری بسیار حساس

optical gyroscope
