کیفیت جیروسکوپ لیزر حلقه ای با دقت بالا TDLG90S با ثبات تعصب 0.002 ° / ساعت و دامنه پویایی گسترده کارخانه

جیروسکوپ لیزر حلقه ای با دقت بالا TDLG90S با ثبات تعصب 0.002 ° / ساعت و دامنه پویایی گسترده

Name: جیروسکوپ لیزر حلقه ای با دقت بالا TDLG90S با ثبات تعصب 0.002 ° / ساعت و دامنه پویایی گسترده
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90s
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDLG90s

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 ست در ماه

زمان تحویل: 15 روز

بسته بندی استاندارد: جعبه کارتن

TDLG90S Ring Laser Gyroscope.pdf

PDF

خلاصه محصول

ژیروسکوپ لیزری حلقه ای TDLG90S با دقت بالا: دارای پایداری بایاس بسیار کم (0.002 درجه در ساعت)، ARW (0.0004 درجه در ساعت) و خطای فاکتور مقیاس (≤2ppm) است. دارای گواهینامه ناوبری هوافضا، دریایی و زمینی. جمع و جور (2 کیلوگرم)، طراحی قوی با محدوده دینامیکی گسترده (±400 درجه در ثانیه) و پهنای باند بیش از 200 هرتز.

ویژگی های سفارشی محصول

برجسته کردن

دوربینی لیزری با حلقه با دقت بالا,دوربين ليزري حلقه اي

,

Ring Laser Gyroscope

ثبات تعصب (1σ):

0.004°/h ~ 0.002°/h

تکرارپذیری سوگیری صفر (1σ):

0.002 ° در ساعت 0.001 ° در ساعت

ARW （پیاده روی تصادفی زاویه ای:

0.0007 °/√Hr ~ 0.0004 °/√Hr

خطای فاکتور مقیاس (1σ):

≤2ppm

دامنه پویا:

≥±400 درجه در ثانیه

پهنای باند:

＞ 200 هرتز

وزن:

2 کیلوگرم

ابعاد:

151m × 126mm × 57mm

توضیحات محصول

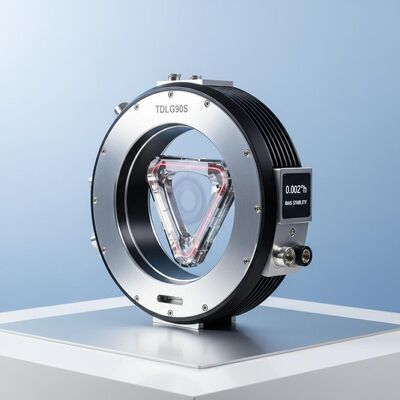

TDLG90S دوربینی لیزر حلقه ای با دقت بالا

TDLG90S Ring Laser Gyroscope بر اساس اصل اثر Sagnac کار می کنداستفاده از اختلافات فاز تداخل بین شعاع های لیزر در جهت ساعت و در جهت مخالف ساعت در یک حفره رزونانس بسته برای اندازه گیری دقیق افزایش زاویه ایاین جیروسکوپ دارای یکپارچگی بالا، قابلیت اطمینان استثنایی، سازگاری قوی با محیط زیست و عملکرد عملیاتی پایدار است.که آن را به یک سنسور اصلی در سیستم های ناوبری بی وقفه با دقت بالا تبدیل می کند..

درخواست ها

گواهی برای ادغام با سیستم های ناوبری بی حرکت (INS) و سیستم های مرجع جهت جهت (AHRS) در سراسر:

پلتفرم های هوافضا (هواپیمای فضایی/هواپیمای هوایی/هواپیمای ماهواره ای)
سیستم های دریایی (سفینهای سطحی/قایق های غوطه ور)
ماژول های ناوبری زمینی (خودروی های نظامی)

ویژگی های کلیدی

طراحی مسیر نور یکپارچه و مدار با ساختار ساده برای نصب آسان
اندازه فشرده، ساخت سبک و مصرف برق قابل کنترل
قابلیت اطمینان بالا با مقاومت عالی در برابر ضربه و ارتعاش
سازگاری قوی با محیط زیست و عملکرد عملیاتی پایدار
پهنای باند پاسخ پویا با خروجی سیگنال دیجیتال

مشخصات فنی

پارامتر عملکرد	مشخصات
ثبات تعصب (1σ)	0.004°/h ~ 0.002°/h
تکرار بی طرفی صفر (1σ)	0.002°/h ~ 0.001°/h
راه رفتن تصادفی زاویه ای (ARW)	0.0007°/√hr ~ 0.0004°/√hr
خطای فاکتور مقیاس (1σ)	≤ 2ppm
محدوده پویا	≥ ±400°/s
پهنای باند	> 200 هرتز
زمان رو روشن کن	< 5s
فرمت سیگنال خروجی	TTL
تست خود ساختگی	آره
نرخ به روز رسانی سیگنال خروجی	1 هرتز
نرخ باد سیگنال خروجی	115200
شوک لرزش	75 گرم، نصف سینوس، 6 میلیمتر
دمای کار	-40°C ~ +70°C
دمای ذخیره سازی	-55°C ~ +85°C
منبع برق	±15V، ±5V
کانکتور (25 پین)	J30JM-37ZKP36
مصرف برق	≤ 3W
MTBF (بر اساس MIL-HDBK-217-F)	> 10000 ساعت
وزن	2 کیلوگرم
ابعاد	151mm * 126mm * 57mm
