کیفیت جیروسکوپ فیبر نوری سه محور با دقت 0.01°/h و خروجی RS-422 کارخانه

جیروسکوپ فیبر نوری سه محور با دقت 0.01°/h و خروجی RS-422

Name: جیروسکوپ فیبر نوری سه محور با دقت 0.01°/h و خروجی RS-422
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60T
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDFG60T

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 ست در ماه

زمان تحویل: 15 روز

بسته بندی استاندارد: جعبه کارتن

TDFG60T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

خلاصه محصول

TDFG60T: FOG درجه ناوبری با دقت 0.01 درجه در ساعت، محدوده ±400 درجه در ثانیه، راه اندازی 10 ثانیه. طراحی حالت جامد، خروجی RS-422، قابلیت اطمینان MIL-HDBK-217F (بیش از 100 هزار ساعت). ایده آل برای INS هوافضا، دریایی و صنعتی.

ویژگی های سفارشی محصول

برجسته کردن

ژایروسکوپ فیبر نوری درجه ناوبری

,

جیروسکوپ فیبر نوری سه محور

تعصب دامنه پویا در اجرا:

≥±400 درجه در ثانیه

روشن کردن زمان:

دهه 10

صحت （100 ثانیه:

0.02 ° در ساعت ~ 0.01 ° در ساعت

فرمت سیگنال خروجی:

RS-422

وزن:

≤550 گرم

ابعاد:

60mm×60mm×28mm

توضیحات محصول

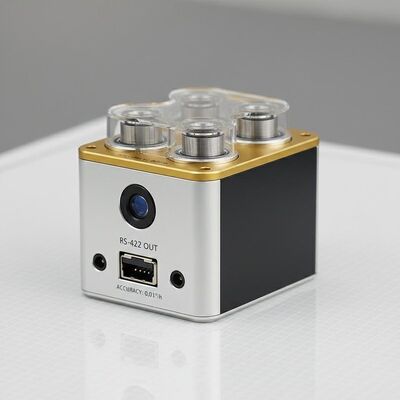

جیروسکوپ فیبر نوری درجه سه محور TDFG60T

جیروسکوپ فیبر نوری درجه TDFG60T یک سنسور پیشرفته سرعت زاویه ای است که بر اساس اثر بصری Sagnac ساخته شده است.اطلاعات سرعت زاویه ای حامل را در زمان واقعی از طریق ارتباطات سریال تولید می کند.در دسترس به عنوان سه محور تک واحد واحد دقیق و یا یک پیکربندی سه محور یکپارچه، این ژایروسکوپ به عنوان سنسور اصلی برای راه حل های ناوبری بی وقفه،اندازه گیری سرعت زاویه ای در سه جهت ارتگونال در رابطه با فضای جاودانگی.

درخواست ها

اين گايروسکوپ فايبر نوري درجه ي ناوبدي براي سيستم هاي ناوبدي جابرانه و سيستم هاي مرجعيه ايستگاهي در حوزه هاي مختلف از جمله مهمات هدايت شده، پلتفرم هاي هوافضا،وسایل نقلیه زمینی، کشتی های دریایی، وسایل نقلیه زیر آب، سیستم های تشخیص مدار و کاربردهای صنعتی متوسط تا بالا.

ویژگی های کلیدی

سر و صدا کم، مصرف انرژی کم و طراحی مقرون به صرفه
دقت بالا با ثبات برتر و گزینه های پیکربندی انعطاف پذیر
ساختارهای کاملا جامد بدون قطعات متحرک
قابلیت راه اندازی سریع و خروجی های دیجیتال برای یکپارچه سازی
قابلیت اطمینان فوق العاده و طول عمر عملیاتی طولانی

مشخصات فنی

پارامتر	مشخصات
محدوده پویا	≥±400°/s
تعصب در زمان اجرا	<1°/h
دقت (100 ثانیه)	0.02°/h ~ 0.01°/h
راه رفتن تصادفی زاویه ای (ARW)	<0.005°/√hr، 1σ
غربالگری لرزش	20~2000 هرتز، 6.06g
پهنای باند	>200 هرتز
زمان رو روشن کن	ده ها
فرمت سیگنال خروجی	RS-422
خودآزمایی داخلی	...
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 2000 هرتز
نرخ باد سیگنال خروجی	230400bps ~ 921600bps
دمای کار	-40°C ~ +70°C
دمای ذخیره سازی	-55°C ~ +85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤4.5W
MTBF (بر اساس MIL-HDBK-217-F)	>100000 ساعت
وزن	≤550g
ابعاد	Φ59mm20mm / 60mm60mm*28mm

برچسب ها

ژایروسکوپ بی وقفه سه محور,ژایروسکوپ دیجیتال تک محوری,ژایروسکوپ نوری

ژایروسکوپ فیبر نوری درجه ناوبری,جیروسکوپ فیبر نوری سه محور

optical gyroscope
