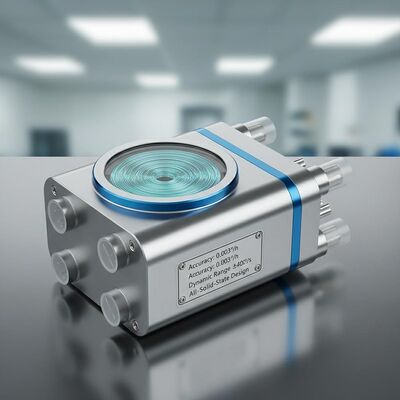

کیفیت جیروسکوپ فیبر نوری با دقت 0.003°/h، ±400°/s محدوده پویا و طراحی حالت جامد کارخانه

جیروسکوپ فیبر نوری با دقت 0.003°/h، ±400°/s محدوده پویا و طراحی حالت جامد

Name: جیروسکوپ فیبر نوری با دقت 0.003°/h، ±400°/s محدوده پویا و طراحی حالت جامد
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: tdfg98t
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: tdfg98t

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 ست در ماه

زمان تحویل: 15 روز

بسته بندی استاندارد: جعبه کارتن

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

خلاصه محصول

FOG درجه ناوبری TDFG98T دقت بالا (دقت 0.003 درجه در ساعت)، برد ± 400 درجه در ثانیه و طراحی ناهموار برای کاربردهای هوافضا/دفاع را ارائه می دهد. دارای خروجی تمام دیجیتال، راه اندازی سریع و قابلیت اطمینان MIL-HDBK-217F (بیش از 100 هزار ساعت MTBF).

ویژگی های سفارشی محصول

برجسته کردن

ژایروسکوپ فیبر نوری درجه ناوبری,گايروسکوپ فايبر درجه ي دقيقي دريايي

,

Precision Navigation Grade fiber gyroscope

دامنه پویا:

≥±400 درجه در ثانیه

تعصب:

＜ 1 درجه در ساعت

صحت （100 ثانیه:

0.005 ° در ساعت 0.003 ° در ساعت

ARW （پیاده روی تصادفی زاویه ای:

＜ 0.0008 °/√hr ، 1σ

غربالگری ارتعاش:

20 ~ 2000 هرتز، 6.06 گرم

پهنای باند:

＞ 200 هرتز

وزن:

≤1200 گرم

ابعاد:

60mm×60mm×28mm

توضیحات محصول

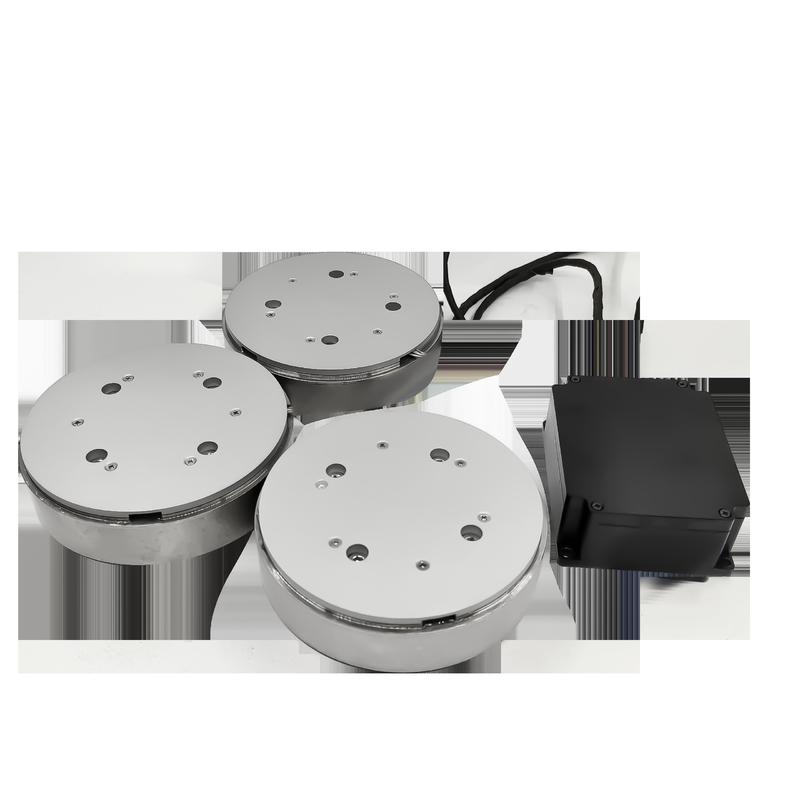

درجه ناوبری TDFG98T جیروسکوپ فیبر نوری

جیروسکوپ فیبر نوری TDFG98T به عنوان یک سنسور سرعت زاویه ای با استفاده از اثر نوری Sagnac عمل می کند.معماری پیشرفته کنترل حلقه بسته کاملا دیجیتال آن امکان انتقال داده های سرعت زاویه ای حامل را در زمان واقعی از طریق رابط های ارتباطی سریالی فراهم می کنددر سیستم های ناوبری بی وقفه، سه FOG یک محور ارتگونال با دقت بالا یا یک پیکربندی FOG سه محوری یکپارچه به عنوان اجزای سنجش هسته ای عمل می کنند.تشخیص پارامترهای سرعت زاویه ای پلتفرم های در حال حرکت در امتداد سه محور عمودی نسبت به فضای بی وقفه.

درخواست ها

مناسب برای تجهیزات ناوبری بی حرکت و تجهیزات مرجع موقعیت در سلاح های هدایت شده، هواپیماها، وسایل نقلیه، کشتی ها، غواص ها، تشخیص مدار و کاربردهای صنعتی متوسط تا پیشرفته.

ویژگی های کلیدی

قابلیت اطمینان بالا و طول عمر عملیاتی
سر و صدا کم، مصرف انرژی کم و مقرون به صرفه
زمان شروع بسیار کوتاه با خروجی های دیجیتال برای یکپارچه سازی آسان
طراحی کاملا جامد بدون قطعات متحرک
دقت بالا با ثبات عالی و گزینه های طراحی انعطاف پذیر

مشخصات فنی

پارامتر	مشخصات
محدوده پویا	≥±400°/s
تعصب در زمان اجرا	<1°/h
دقت (100 ثانیه)	0.005°/h ~ 0.003°/h
راه رفتن تصادفی زاویه ای (1σ)	<0.0008°/√hr
غربالگری لرزش	20~2000 هرتز، 6.06g
پهنای باند	>200 هرتز
زمان رو روشن کن	ده ها
فرمت سیگنال خروجی	RS-422
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 4000 هرتز
نرخ باد سیگنال خروجی	230400bps ~ 921600bps
دمای کار	-40°C ~ +70°C
دمای ذخیره سازی	-55°C ~ +85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤4.5W
MTBF (بر اساس MIL-HDBK-217-F)	>100000 ساعت
وزن	≤1200g
ابعاد	Φ98mm26mm 60mm60mm*28mm
