درجه ناوبری پیشرفته TDFG120T فیبر نوری جیروسکوپ 0.003°/h دقت

تصویر بزرگ : درجه ناوبری پیشرفته TDFG120T فیبر نوری جیروسکوپ 0.003°/h دقت

جزئیات محصول:

محل منبع:	چین
نام تجاری:	NAVI OPTICS
گواهی:	CCS
شماره مدل:	TDFG120T
سند:	TDFG120T Navigation Grade F...pe.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	یک مجموعه
جزئیات بسته بندی:	جعبه کارتن
زمان تحویل:	15 روز
قابلیت ارائه:	30 ست در ماه

مخاطب

درجه ناوبری پیشرفته TDFG120T فیبر نوری جیروسکوپ 0.003°/h دقت

شرح

محدوده دینامیکی:	400 ± 400 درجه در ثانیه	تعصب:	＜ 1 درجه در ساعت
صحت （100 ثانیه:	0.003 ° در ساعت 0.001 ° در ساعت	ARW （پیاده روی تصادفی زاویه ای:	＜ 0.0006 °/√hr ، 1σ
غربالگری:	20 ~ 500 هرتز 3.2 گرم	پهنای باند:	＞ 200 هرتز
وزن:	≤1500 گرم	ابعاد:	60mm×60mm×28mm
برجسته کردن:	ژایروسکوپ پیشرفته فیبر نوری مه,گايروسکوپ فايبر نوري جهت جهت گيري پیشرفته,گايروسکوپ فايبر نوري با دقت بالا , Advanced Navigation Fiber Optic Gyroscope , High Accuracy Fiber Optic Gyroscope

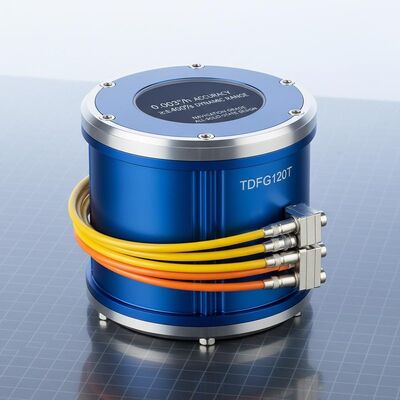

درجه ناوبری TDFG120T فیبر نوری جیروسکوپ

1 مقدمه

جروسکوپ فیبر نوری (FOG) یک سنسور سرعت زاویه ای است که بر اساس اثر بصری ساجناک کار می کنداز طریق ارتباطات سریالی داده های سرعت زاویه ای حامل را در زمان واقعی صادر می کند.برای سیستم های ناوبری بی وقفه، یا سه FOG یک محور ارتگونال با دقت بالا یا یک پیکربندی سه محور FOG یکپارچه به عنوان واحد سنجش اصلی عمل می کند.این پیکربندی امکان اندازه گیری دقیق اطلاعات سرعت زاویه ای را در سه جهت ارتگونال نسبت به فضای بی حرکت فراهم می کند..

2درخواست

این سیستم قابل استفاده برای سیستم های مرجع حرکت پذیری و موقعیت در چندین حوزه است، از جمله مهمات هدایت شده، هواپیماها، وسایل نقلیه زمینی، کشتی های دریایی / زیردریایی ها،پلتفرم های تشخیص مدار، و کاربردهای صنعتی متوسط تا بالا.

3ویژگی ها

طراحی کاملا جامد بدون قطعات متحرک؛

زمان شروع بسیار کوتاه و خروجی های دیجیتال برای ادغام آسان در مدارهای دیجیتال.

دقت بالا، ثبات بهتر، طراحی انعطاف پذیر؛

قابلیت اطمینان بالا و عمر طولانی.

صدا کم، مصرف برق کم، هزینه کم

4 پارامترهای اصلی

محدوده پویا	≥±400°/s
تعصب در اجرا	<1°/h
دقت(100ثانيه)	0.003°/h ~ 0.001°/h
ARW(راه رفتن تصادفی زاویه ای	<0.0006°/√hr,1σ
غربالگری لرزش	20 تا 500 هرتز3.2g
پهنای باند	>200 هرتز
زمان رو روشن کن	دهه 30
فرمت سیگنال خروجی	RS-422
ساخت در تست خود	...
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 4000 هرتز
نرخ باد سیگنال خروجی	115200bps ~ 921600bps
دمای کار	-چهل°C + 70°C
دمای ذخیره سازی	-55°C + 85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤4.5w
MTBF (بر اساس MIL-HDBK-217-F)	>100000 ساعت
وزن	≤1500 گرم
ابعاد	Φ117mm×24mm
ابعاد	60mm × 60mm × 28mm
