ژایروسکوپ فیبر نوری درجه ناوبری TDFG70S

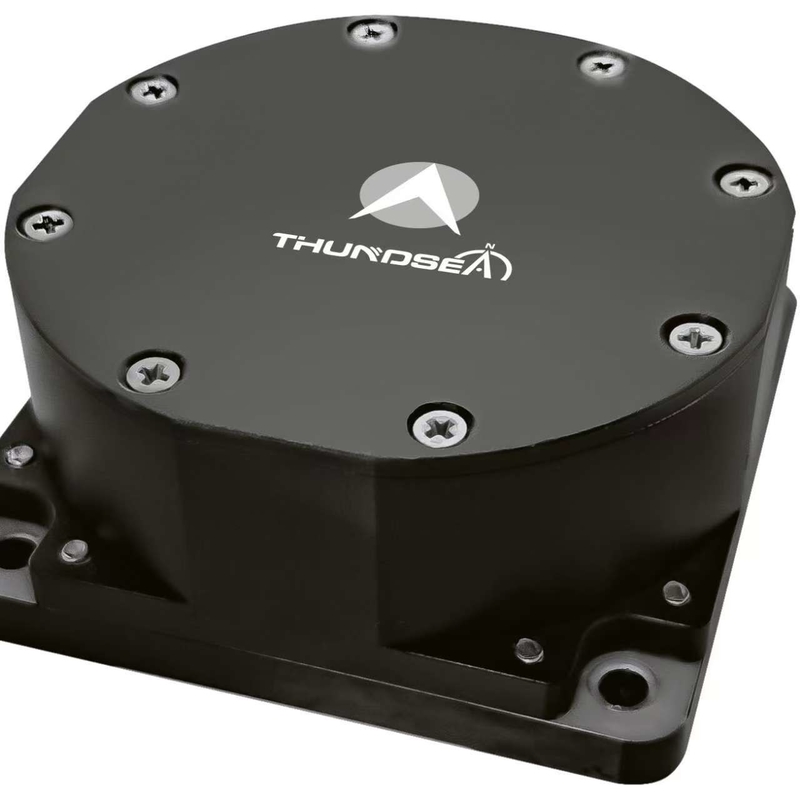

تصویر بزرگ : ژایروسکوپ فیبر نوری درجه ناوبری TDFG70S

جزئیات محصول:

محل منبع:	چین
نام تجاری:	NAVI OPTICS
گواهی:	CCS
شماره مدل:	TDFG70s
سند:	TDFG70S Navigation Grade Fi...pe.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	یک مجموعه
جزئیات بسته بندی:	جعبه کارتن
زمان تحویل:	15 روز
قابلیت ارائه:	30 ست در ماه

مخاطب

ژایروسکوپ فیبر نوری درجه ناوبری TDFG70S

شرح

محدوده دینامیکی:	400 ± 400 درجه در ثانیه	تعصب:	＜ 1 درجه در ساعت
صحت （100 ثانیه:	0.03 °/H ~ 0.01 ° در ساعت	ARW （پیاده روی تصادفی زاویه ای:	＜ 0.005 °/√hr ، 1σ
غربالگری:	20 ~ 2000 هرتز 6.06 گرم	پهنای باند:	＞ 200 هرتز
وزن:	≤300 گرم	ابعاد:	70mm × 70mm × 32mm
برجسته کردن:	ژایروسکوپ فیبر نوری مه,ژایروسکوپ فیبر نوری درجه ناوبری , Navigation Grade fog fiber optic gyroscope

درجه ناوبری TDFG70S فیبر نوری جیروسکوپ

1 مقدمه

ژایروسکوپ فیبر نوری یک نوع سنسور سرعت زاویه ای است که بر اساس اثر بصری Sagnac، فناوری تشخیص چرخه بسته تمام دیجیتال داخلی با عملکرد بالا،اطلاعات سرعت زاویه ای حامل در زمان واقعی می تواند از طریق پورت سریال تولید شود. سه ژایروسکوپ فیبر نوری تک محور با دقت بالا یا ژایروسکوپ های سه محور یکپارچه فیبر نوری می توانند به عنوان سنسورهای اصلی راه حل ناوبری بی وقفه استفاده شوند.حامل حساس نسبت به فضای جاودانگی در سه جهت ارتگونال اطلاعات سرعت زاویه ای.

2درخواست

این فناوری پیشرفته برای ادغام در سیستم های ناوبری بی حرکت و سیستم های مرجع موقعیت در طیف وسیعی از برنامه های کاربردی از جمله مهمات هدایت شده، وسایل نقلیه هوافضا،سیستم های حمل و نقل زمینی، کشتی های دریایی، وسایل نقلیه زیر آب، تجهیزات تشخیص مدار و راه حل های اتوماسیون صنعتی متوسط تا بالا.

3ویژگی ها

طراحی کاملا جامد بدون قطعات متحرک؛

دقت بالا، ثبات بهتر، طراحی انعطاف پذیر؛

زمان شروع بسیار کوتاه و خروجی های دیجیتال برای ادغام آسان در مدارهای دیجیتال.

قابلیت اطمینان بالا و عمر طولانی

صدا کم، مصرف برق کم، هزینه کم

4 پارامترهای اصلی

محدوده پویا	≥±400°/s
تعصب در اجرا	<1°/h
دقت(100ثانيه)	0.03°/h ~ 0.01°/h
ARW(راه رفتن تصادفی زاویه ای	<0.005°/√hr,1σ
غربالگری لرزش	20 تا 2000 هرتز6.06 گرم
پهنای باند	>200 هرتز
زمان رو روشن کن	دهه 30
فرمت سیگنال خروجی	RS-422
ساخت در تست خود	...
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 4000 هرتز
نرخ باد سیگنال خروجی	115200bps ~ 921600bps
دمای کار	-چهل°C + 70°C
دمای ذخیره سازی	-55°C + 85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤3w
MTBF (بر اساس MIL-HDBK-217-F)	>150000 ساعت
وزن	≤300g
ابعاد	70mm × 70mm × 32mm
