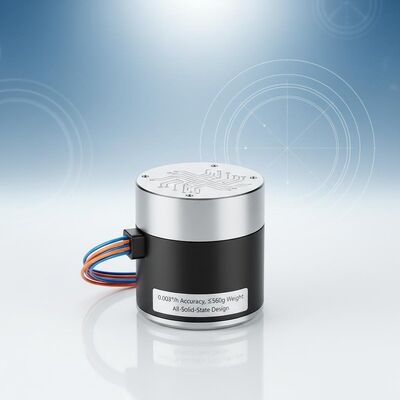

کیفیت جیروسکوپ فیبر نوری درجه ناوبری با دقت 0.003 ° / ساعت، وزن ≤560g و طراحی حالت جامد کارخانه

جیروسکوپ فیبر نوری درجه ناوبری با دقت 0.003 ° / ساعت، وزن ≤560g و طراحی حالت جامد

Name: جیروسکوپ فیبر نوری درجه ناوبری با دقت 0.003 ° / ساعت، وزن ≤560g و طراحی حالت جامد
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: TDFG98S

محل مبدا: چین

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 ست در ماه

زمان تحویل: 15 روز

بسته بندی استاندارد: جعبه کارتن

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

خلاصه محصول

درجه ناوبری TDFG98S FOG دقت استثنایی (0.003 درجه در ساعت) را با قابلیت اطمینان بالا ارائه می دهد. دارای طراحی حالت جامد، راه اندازی سریع دهه 30 و عملکرد قوی در محیط های شدید (40- تا 70 درجه سانتیگراد). ایده آل برای ناوبری دقیق در کاربردهای هوافضا، دفاعی و صنعتی.

ویژگی های سفارشی محصول

برجسته کردن

گايروپليستي هاي فايبر نوري با دقت بالا,ژایروسکوپ فیبر نوری درجه ناوبری,ژایروسکوپ بسیار دقیق فیبر نوری

,

Navigation Grade Fiber Optic Gyroscope

,

Highly Accurate Fiber Optic Gyroscope

دامنه پویا:

≥±400 درجه در ثانیه

تعصب:

＜ 1 درجه در ساعت

صحت （100 ثانیه:

0.01 ° در ساعت 0.003 ° در ساعت

ARW （پیاده روی تصادفی زاویه ای:

＜ 0.0015 °/√hr ، 1σ

غربالگری ارتعاش:

20 ~ 500 هرتز، 5.3 گرم

پهنای باند:

＞ 200 هرتز

وزن:

560 گرم

ابعاد:

98mm × 98mm × 35mm

توضیحات محصول

درجه ناوبری TDFG98S فیبر نوری جیروسکوپ

TDFG98S Fiber Optic Gyroscope یک سنسور سرعت زاویه ای با دقت بالا است که بر روی اثر بصری Sagnac کار می کند.داده های سرعت زاویه ای را در زمان واقعی از طریق ارتباطات سریالی ارائه می دهد.این FOG درجه ناوبری به عنوان واحد سنجش هسته ای در سیستم های ناوبری بی وقفه عمل می کند و اندازه گیری دقیق سرعت زاویه ای را در سه جهت orthogonal نسبت به فضای بی وقفه امکان پذیر می کند.

درخواست ها

ایده آل برای ناوبری بی حرکت و تجهیزات مرجع موقعیت در چندین پلتفرم از جمله سلاح های هدایت شده، هواپیماها، وسایل نقلیه، کشتی ها، غواص ها، سیستم های تشخیص مدار،و کاربردهای صنعتی متوسط تا بالا.

ویژگی های کلیدی

دقت بالا با ثبات برتر و گزینه های طراحی انعطاف پذیر
ساختارهای کاملا جامد بدون قطعات متحرک
قابلیت راه اندازی سریع با خروجی های دیجیتال برای یکپارچه سازی
عملکرد کم سر و صدا با حداقل مصرف برق
راه حل مقرون به صرفه با قابلیت اطمینان بالا و طول عمر طولانی

مشخصات فنی

پارامتر	مشخصات
محدوده پویا	≥±400°/s
تعصب در زمان اجرا	<1°/h
دقت (100 ثانیه)	0.01°/h ~ 0.003°/h
راه رفتن تصادفی زاویه ای (ARW)	<0.0015°/√hr، 1σ
غربالگری لرزش	20 تا 500 هرتز، 5.3g
پهنای باند	>200 هرتز
زمان رو روشن کن	دهه 30
فرمت سیگنال خروجی	RS-422
نرخ به روز رسانی سیگنال خروجی	500 هرتز تا 4000 هرتز
نرخ باد سیگنال خروجی	115200bps ~ 921600bps
دمای کار	-40°C ~ +70°C
دمای ذخیره سازی	-55°C ~ +85°C
منبع برق	5 ولت
کانکتور (9 پین)	J30JZ/XN9TJCAL01
مصرف برق	≤3W
MTBF (بر اساس MIL-HDBK-217-F)	>150000 ساعت
وزن	≤560g
ابعاد	98ميلي متر98ميلي متر35ميلي متر

خود آزمایشی داخلی:قابلیت های خود تشخیص جامع اطمینان از قابلیت اطمینان عملیاتی و یکپارچگی سیستم را تضمین می کند.
