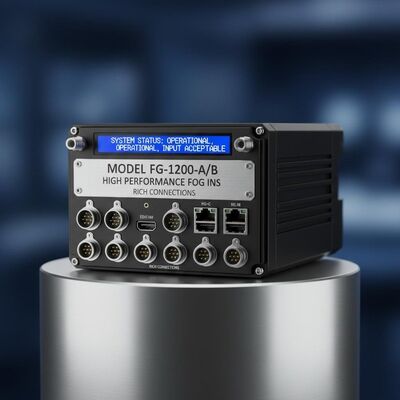

کیفیت مدل FG-1200-A/B سیستم ناوبری بی وقفه FOG با عملکرد بالا با اتصالات غنی و ورودی قابل قبول کارخانه

مدل FG-1200-A/B سیستم ناوبری بی وقفه FOG با عملکرد بالا با اتصالات غنی و ورودی قابل قبول

Name: مدل FG-1200-A/B سیستم ناوبری بی وقفه FOG با عملکرد بالا با اتصالات غنی و ورودی قابل قبول
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A / B
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: FG-1200-A / B

محل مبدا: چینگدائو

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 مجموعه در هر ماه

زمان تحویل: 15 روز

شرایط پرداخت: L/C، T/T

بسته بندی استاندارد: جعبه کارتن

FG-1200-AB.pdf

PDF

خلاصه محصول

FOG INS با کارایی بالا با دقت سرفصل ≤0.05 درجه، ادغام GPS و اتصالات I/O غنی. دارای ویژگی های AHRS+INS در یک واحد، دوام درجه نظامی، و پشتیبانی از کشتی های نیروی دریایی، ROV ها و پهپادها.

ویژگی های سفارشی محصول

برجسته کردن

5 سانتی متر واحد اندازه گیری اینرسی

,

5 سانتی متر سیستم مرجع اینرسی

,

5 سانتی متر سیستم هدایت اینرسی

جای خالی بگذارید:

A@B

بدون کمک:

≤0.05deg@≤0.02deg

با کمک:

≤0.02deg@≤0.01deg

اینرسی بدون کمک:

≤1nm/2h@≤1nm/8h

با جی پی اس:

≤2m@≤2m

ثبت سرعت:

≤1nm/4h@≤1nm/12h

گزارش الکترومغناطیسی:

≤1.5nm/4h@≤1.5nm/12h

کیلومتر شمار:

≤0.5‰D@≤0.25‰D

در دسترس بودن داده ها:

8 دقیقه @ 8 دقیقه

اعتبار کامل:

25 دقیقه @ 25 دقیقه

افزایش ناگهانی (RMS):

5 سانتی متر یا 5%@2.5 سانتی متر یا 2.5%

توضیحات محصول

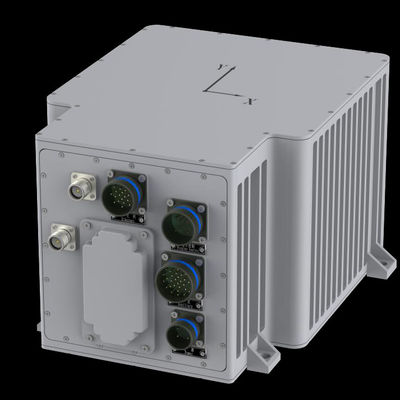

مدل FG-1200-A/B سیستم ناوبری بی ثباتی FOG با عملکرد بالا

FG-1200 Fiber Optic Inertial Navigation System یک واحد اندازه گیری بی وقفه با دقت متوسط است که عملکرد بالایی را با بهره وری هزینه ارائه می دهد.استفاده از مدل 120 interferometric فیبر نوری ژایروسکوپ و کوارتز سرعت سنج انعطاف پذیر به عنوان سنسورهای بی وقفه، این سیستم در زمان واقعی، زاویه های موضع سه بعدی با دقت بالا، سرعت زاویه ای حامل و داده های جابجایی فوری را فراهم می کند.

مرور سیستم

این سیستم ناوبری پیشرفته زاویه مسیر شمال، زاویه پیچ، زاویه رول، سرعت آزیموت، سرعت افقی، سرعت عمودی، بلند کردن، افزایش و اندازه گیری سوئیچ را فراهم می کند.همچنین بدون نیاز به سنسورهای خارجی اطلاعات موقعیت مکانی متوسط دقیق را ارائه می دهد. FG-1200 دقت سیستم را از طریق کالیبراسیون خطای با دقت بالا و فناوری جبران درجه حرارت جامع تضمین می کند.بهینه سازی حالت لرزش، طراحی مهر و موم، و فرآیندهای تولید دقیق، آن را ارائه می دهد انعطاف پذیری محیط زیست استثنایی.

ویژگی های کلیدی

جیروسکوپ فیبر نوری با کارایی بالا (FOG)
قابلیت اطمینان در نبرد اثبات شده
AHRS+INS در یک واحد واحد
تنظیم خود ضد اختلال در حین حرکت
گزینه های اتصال غنی: GPS / GNSS / سرعت LOG DVL / USB
پذیرش ورودی انعطاف پذیر
حالت های ناوبری قابل تنظیم: INS / ناوبری یکپارچه
سازگار با همه انواع حامل ها

درخواست ها

کشتی های نیروی دریایی
سیستم های ROV و UAV
نشان دادن و هدف قرار دادن ارتش زمینی
تجهیزات مختلف پلتفرم

مشخصات فنی

پارامتر	FG1200-A	FG1200-B
عنوان (RMS) - بدون کمک	≤0.05°	≤0.01°
عنوان (RMS) - با کمک	≤0.02°	≤0.008°
رول و پیچ - بدون کمک	≤0.05°	≤0.01°
رول و پیچ - با کمک	≤0.02°	≤0.008°
موقعیت (CEP) - بی حرکت بدون کمک	≤2nm/1h	≤1nm/1h
موقعیت (CEP) - با GPS	≤2m	≤2m
گزارش سرعت	≤1nm/1h	≤2nm/4h
گزارش الکترومغناطیسی	≤1.5nm/1h	≤3nm/4h
عدّه قدم	≤0.5%0D	≤0.3%0D
زمان تنظیم - در دسترس بودن داده ها	ده دقیقه	ده دقیقه
تعیین زمان - نگرش کامل	30دقيقه	۶۰ دقیقه
ارتفاع و افزایش (RMS)	5 سانتی متر یا 5 درصد	2.5 سانتي متر يا 2.5 درصد

مشخصات الکتریکی

منبع برق: 24VDC (18-36VDC) ، <20W
رابط: RS422/232*8، اترنت، CAN*2، PPS*2، پالس، حداکثر خروجی 1000 هرتز

مشخصات فیزیکی

ابعاد: 257*199*162mm (L*W*H)
وزن: ≤7.2kg

محدوده اندازه گیری

سرعت: ±200°/s
شتاب: ±15g

مشخصات محیط زیست

دمای کار: -40°C تا +60°C
دمای نگهداری: -55°C تا +80°C
ارتعاش: 0.04g2/Hz @ 20-2000Hz
شوک در شرایط کاری: 30g@ms

مدل FG-1200-A/B سیستم ناوبری بی وقفه FOG با عملکرد بالا با اتصالات غنی و ورودی قابل قبول 0
