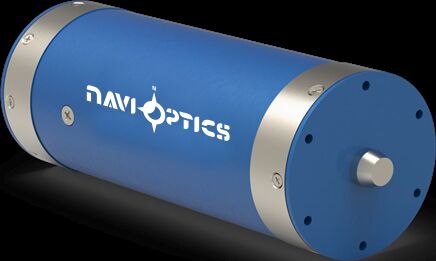

کیفیت فروش داغ CCS PTK-20 5 دقیقه ترازگاه لوله های زیر آب تشخیص دقت بالا 0.05 درجه سیستم ناوبری بی وقفه کارخانه

فروش داغ CCS PTK-20 5 دقیقه ترازگاه لوله های زیر آب تشخیص دقت بالا 0.05 درجه سیستم ناوبری بی وقفه

Name: فروش داغ CCS PTK-20 5 دقیقه ترازگاه لوله های زیر آب تشخیص دقت بالا 0.05 درجه سیستم ناوبری بی وقفه
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: NAVI OPTICS

شماره مدل: PTK- 20

محل مبدا: چینگدائو

گواهینامه: CCS

حداقل مقدار سفارش: یک مجموعه

توانایی تامین: 30 مجموعه در هر ماه

زمان تحویل: 15 روز

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

PTK-20.pdf

PDF

خلاصه محصول

CCS PTK-20: سیستم بازرسی خط لوله زیر آب با دقت بالا با تراز 5 دقیقه، دقت نگرش 0.05 درجه و طراحی ناهموار برای عملکرد -40 تا 70 درجه سانتیگراد. فناوری FOG قابل تنظیم هزینه های تعمیر را کاهش می دهد.

ویژگی های سفارشی محصول

برجسته کردن

5 دقیقه سیستم مرجع اینرسی

,

سیستم اندازه گیری اینرسی 400deg / s

,

سیستم ناوبری 1 کیلومتری

تراز:

5 دقیقه

نگرش:

0.05 درجه، 1σ

سرفصل:

0.5 درجه، 1σ

ذخیره سازی:

≥32G

سرعت خواندن:

USB2.0، سرعت ≥35 مگابیت بر ثانیه

دقت:

1.8 متر تا 3.6 متر بیش از 1 کیلومتر تا 2 کیلومتر کمک

Veiocity:

± 400 درجه در ثانیه

شتاب:

± 20 گرم

دمای کاری:

℃ 40 ~ 70 ℃

دمای ذخیره سازی:

℃ 55 ~ 85 ℃

لرزش:

0.04g²/Hz@20~2000Hz

شوک:

30g@6ms، دقت حفظ کنید؛ 50g@11ms، بقا

اندازه:

φ80×190 میلی متر

منبع تغذیه:

24 ولت DC

وزن:

≤2.5 کیلوگرم

مصرف برق:

≤15 وات

رابط:

RS232، USB

توضیحات محصول

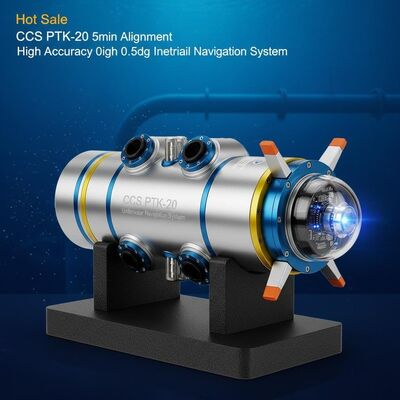

CCS PTK-20 سیستم ناوبری جاودان تحت آب

مقدمه

بازرسی منظم لوله ها برای نگهداری ضروری است، به ابزارهای موثری برای تشخیص آسیب هایی مانند تغییر شکل، خوردگی یا نشت نیاز دارد.سیستم اندازه گیری بی وقفه PTK-20 ما تعیین مکان دقیق برای ابزار بازرسی را فراهم می کند، به طور قابل توجهی محدوده تعمیر و هزینه ها را از طریق دقت بالا کاهش می دهد.

بر اساس فناوری ناوبری بی حرکت و فناوری FOG ، PTK-20 شامل سه ژایروسکوپ فیبر نوری ، سه شتاب سنج انعطاف پذیر و دستگاه های پردازش سیگنال الکترونیکی است.ژايروسکوپ ها موضع و جهت رو مشخص ميکنن، در حالی که شتاب سنجها حرکت انتقال را اندازه گیری می کنند.

این سیستم دارای جیروسکوپ های فیبر نوری با دقت بین 0.003 تا 0.5 درجه در ساعت است. جیروسکوپ های مختلف دقیق نوری بر اساس نیازهای برنامه در دسترس هستند.با گزینه های دقیق و اندازه قابل تنظیم.

درخواست ها

بازرسی خط لوله
ناوبری و کنترل وسایل نقلیه زمینی
ثبات و کنترل آنتن
ناوبری UAV
نگرش و عنوان

مشخصات عملکرد

زمان تراز	پنج دقیقه
درست بودن نگرش	0.05°، 1σ
دقت مسیر	0.5°، 1σ
ظرفیت ذخیره سازی	≤32GB
سرعت خواندن	USB 20، ≥35 مگابایت در ثانیه
دقت موقعیت	1.8 تا 3.6 متر در عرض 1 تا 2 کیلومتر با کمک

مشخصات فنی

محدوده سرعت	±400°/s
محدوده شتاب	±20g
دمای کار	-40°C تا +70°C
دمای ذخیره سازی	-55°C تا +85°C
تحمل لرزش	0.04g2/Hz @ 2-2000Hz
تحمل شوک	30g @ 6ms (دقت حفظ شده) 50g @ 11ms (بیماری)
ابعاد	φ80 * 190 میلی متر
منبع برق	24VDC
وزن	≤2.5kg
مصرف برق	≤15W
رابط ها	RS232، USB
