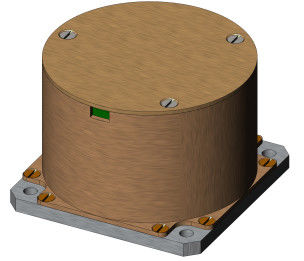

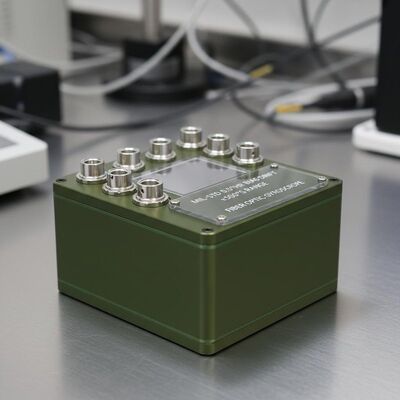

ژیروسکوپ فیبر نوری F50 با دریفت بایاس 0.5 درجه در ساعت، محدوده ± 500 درجه بر ثانیه و پهنای باند 200 هرتز. طراحی فشرده 50×50×35 میلی متر، از -40 درجه سانتی گراد تا 60 درجه سانتی گراد کار می کند. عملکرد تایید شده با مصرف برق کم زیر 5 وات.
| پارامتر | مشخصات | شرایط آزمون |
|---|---|---|
| بایاس دریفت در محدوده دمای کامل (40- تا 60 درجه سانتیگراد) | <0.5 درجه در ساعت (1σ) | تست مداوم 2H، نتیجه صاف 10 ثانیه |
| قابلیت تکرار بایاس دریفت در محدوده دمایی کامل (-40℃ تا 60℃) | <0.5 درجه در ساعت (1σ) | نتایج محاسبه شش داده آزمون |
| پیاده روی تصادفی | <0.05 درجه/√ساعت | |
| غیر خطی بودن ضریب مقیاس در محدوده دمای کامل (40- تا 60 درجه سانتیگراد) | <200ppm (1σ) | |
| تکرارپذیری ضریب مقیاس در محدوده دمایی کامل (40- تا 60 درجه سانتیگراد) | <200ppm (1σ) | نتایج محاسبه سه داده آزمون |
| محدوده نرخ زاویه ای اندازه گیری شده | ± 500 درجه در ثانیه | می توان آن را بر اساس نیاز تنظیم کرد |
| پهنای باند | ≥200 هرتز | پهنای باند حلقه بسته داخلی بزرگتر از 2K است و نرخ به روز رسانی داده های خروجی پهنای باند ژیروسکوپ را تعیین می کند. |
| دمای عملیاتی | -40 تا 60 درجه سانتیگراد | |
| دمای ذخیره سازی | -50 تا 70 درجه سانتیگراد | |
| لرزش | 4.2 گرم، 20 هرتز-1000 هرتز | لرزش فرکانس جارو بدون تشدید |
| پارامتر | مشخصات |
|---|---|
| اندازه طرح کلی | 50 میلی متر * 50 میلی متر * 35 میلی متر |
| وزن | ≤120 گرم |
| فاصله سوراخ نصب | 41 میلی متر * 41 میلی متر |
| پیچ های نصب | φ3.4 |
| دقت سطح نصب | صافی 0.01 میلی متر |
| پارامتر | مشخصات | یادداشت ها |
|---|---|---|
| منبع تغذیه +5 ولت | 5 وات | حداکثر جریان ضربه نزدیک به 2A است |
| منبع تغذیه 5 ولت | 3 وات | |
| دقت قدرت | ± 5٪ | |
| موج قدرت | 20mV Vpp | |
| مصرف برق ژیروسکوپ در دمای اتاق | <2W | |
| توان مصرفی ژیروسکوپ با دمای کامل | <5 وات | -40 تا 60 درجه سانتیگراد |
| مشخصات الکتریکی | رنگ سرب | مشخصات سرب |
|---|---|---|
| T+ | سبز | AF-250A-7*0.12 |
| T- | بنفش | AF-250A-7*0.12 |
| -5 ولت | زرد | AF-250A-7*0.12 |
| GND | سیاه | AF-250A-7*0.12 |
| + 5 ولت | قرمز | AF-250A-7*0.12 |
