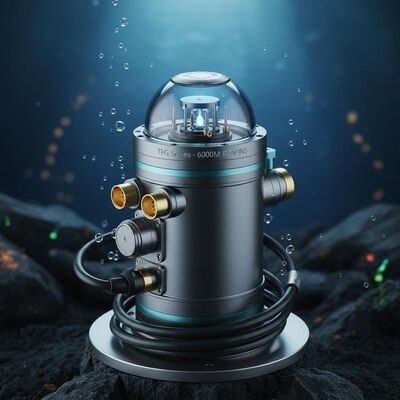

سیستم ناوبری اینرسی زیردریایی سری TFG برای ROV ها: درجه عمق 6000 متر، ساختار تیتانیوم، دقت حرکت 0.05 درجه، تراز سریع 10 دقیقه و MTBF 100000 ساعت. دارای گواهینامه IEC 60945 با 24 ماه گارانتی.
| پارامتر | TFG005 | TFG01 | TFG03 | TFG05 |
|---|---|---|---|---|
| دقت مسیر | 0.05 عرض عرض قطبی | 0.1 عرض جغرافیایی قطبی RMS | 0.3 عرض جغرافیایی قطبی RMS | 0.5 عرض جغرافیایی قطبی RMS |
| دقت رول و پیچ | 0.01° RMS | 0.05° RMS | - | - |
| دقت بالا | 5 سانتی متر یا 5 درصد (هر کدام بزرگتر است) | |||
| زمان تراز | ده دقیقه | |||
| نرخ زاویه ای | ≥300°/s تا ≥500°/s | |||
| دقت موقعیت (DVL) | 0.3 درصد از فاصله | 1 درصد از فاصله | - | - |
| دقت موقعیت (GNSS) | 20 متر، 1σ | |||
| عرض البلد عملیاتی | ±80° | |||
| منبع برق | 18 تا 36 ولت DC | ||
| مصرف برق | 16W | ||
| سریال (دو جهت) | 4 × قابل تنظیم RS-232 / RS-422 | ||
| سریال (فقط انتقال) | 4 × قابل تنظیم RS-232 / RS-422 | ||
| اترنت | 10/100MB | ||
| فرمت داده ها | NMEA 0183 / IEC 61162 | ||
| ورودی های کمک کننده | GNSS، EM LOG، DVL، USBL/LBL، حسگر عمق | ||
| پارامتر | عمق 4000 متر | عمق 6000 متر |
|---|---|---|
| ابعاد | 210mm ((Φ) x 330mm ((h) | 220mm ((Φ) x 330mm ((h) |
| وزن در هوا | 18.5 کیلو | 21.3 کیلوگرم |
| وزن در آب | 10.1 کیلوگرم | 12 کیلوگرم |
| مواد | تیتان | |
| MTBF | 100،000 ساعت |
| دمای کار | -40°C تا +55°C |
| دمای ذخیره سازی | -50°C تا +70°C |
| استانداردهای زیست محیطی | با استاندارد IEC 60945 مطابقت دارد یا بیشتر از آن است |
| استانداردهای EMC | با استاندارد IEC 60945 مطابقت دارد یا بیشتر از آن است |
| تضمین | 24 ماه |
