ژیروسکوپ فیبر نوری تک محور

ژیروسکوپ فیبر نوری تک محور
ژیروسکوپ فیبر نوری تک محور

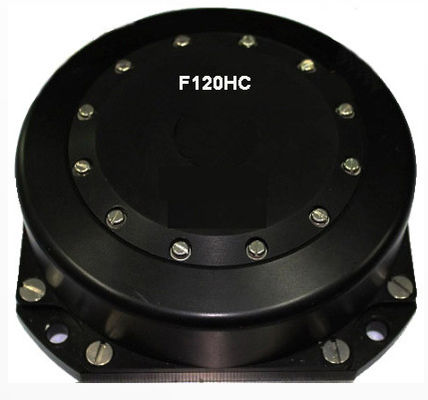

تصویر بزرگ :  ژیروسکوپ فیبر نوری تک محور

جزئیات محصول:
محل منبع: چینگدائو
نام تجاری: THUNDSEA
گواهی: CCS
شماره مدل: F120HC
پرداخت:
مقدار حداقل تعداد سفارش: یک مجموعه
جزئیات بسته بندی: جعبه کارتن
زمان تحویل: 15 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 30 مجموعه در هر ماه

ژیروسکوپ فیبر نوری تک محور

شرح
دامنه اندازه گیری سرعت زاویه ای (درجه / ثانیه): 300 پوند عدم خطی بودن فاکتور مقیاس در دمای ثابت (ppm): ≤10
عدم تقارن ضریب تغییر در دمای اتاق (ppm): ≤1 تکرارپذیری فاکتور مقیاس در دمای ثابت (ppm): 5 پوند
تکرار فاکتور مقیاس در محدوده دمای کامل از 40 ℃ تا 60 (ppm): ≤15 تعصب رانش در دمای ثابت (10 ثانیه ، 1σ ، درجه سانتیگراد): .000.002
تکرارپذیری Bias Drift در دمای ثابت (1σ ، درجه در ساعت): .030.03 تکرارپذیری Bias Drift در محدوده دمای کامل از 40 ℃ تا 60 ℃ (1σ ، درجه در ساعت): .050.05
Bias Drift در دامنه دمای کامل از 40 ℃ تا 60 ℃ (100s ، 1σ ، درجه سانتیگراد): .000.005 پیاده روی تصادفی (° / √h): .0000.0005
زمان گرم شدن (دقیقه): 0 لرزش تصادفی (درجه در ساعت): .10.1
شوک (درجه / ساعت): .10.1 قدرت حل و فصل: .50.5
تغییر انحراف صفر قبل و بعد از لرزش (درجه در ساعت): .0.01 حساسیت صفر تعصب (درجه در ساعت / GS): 0.5
دمای ذخیره سازی: - 50 ℃ 70 ~ دمای کارکرد: - 40 ℃ 65
برجسته:

ژیروسکوپ تک محوره 0.002 درجه در ساعت

,

ژیروسکوپ آرتریت اینرسیال

,

ژیروسکوپی مکانیکی با سرعت زاویه ای

ژیروسکوپ فیبر نوری تک محوره مدل F120HC با شدت بالا با 002 درجه در ساعت / ساعت Bias Drift



1. معرفی محصول



1.1 اصل کار و عملکرد

این محصول یک سنسور سرعت زاویه ای اینرسی بر اساس اصل اثر Sagnac است که برای اندازه گیری حرکت سرعت زاویه ای حامل در اطراف محور حساس این سنسور استفاده می شود.این واحد سیم پیچ فیبر نوری را به عنوان واحد حساس به سرعت زاویه ای و مدار تشخیص حلقه بسته به عنوان پایه می گیرد.
دو پرتو از یک لیزر به همان فیبر اما در جهت های مخالف تزریق می شود.با توجه به اثر Sagnac ، پرتویی که در مقابل چرخش حرکت می کند تاخیر مسیری کمی کوتاه تر از پرتوی دیگر را تجربه می کند.تغییر فاز دیفرانسیل حاصل از طریق تداخل سنجی اندازه گیری می شود ، بنابراین یکی از اجزای سرعت زاویه ای را به یک تغییر الگوی تداخل که از نظر فوتومتریک اندازه گیری می شود ، ترجمه می کند.
اپتیک تقسیم پرتو ، نور را از یک دیود لیزر به دو موج پرتاب می کند که در جهت عقربه های ساعت و جهت خلاف جهت عقربه های ساعت از طریق سیم پیچ متشکل از بسیاری از چرخش های فیبر نوری پرتاب می شوند.استحکام اثر Sagnac به ناحیه مؤثر مسیر نوری بسته بستگی دارد: این فقط منطقه هندسی حلقه نیست بلکه با تعداد چرخش در سیم پیچ افزایش می یابد.
این محصول یک سنسور اینرسی است که از سیستم نوری ، منبع تغذیه مربوطه و مدار پردازش داده تشکیل شده است.این می تواند اطلاعات افزایش زاویه سه محور را ارائه دهد.



تنظیمات 1.2

این محصول عمدتا از اجزای زیر تشکیل شده است:

الف) قسمت نوری: منبع نور ، کوپلر ، تعدیل کننده Y ، سیم پیچ فیبر ، آشکارساز؛

b) قسمت مدار: صفحه پردازنده ، تابلوی منبع نور و پیش تقویت کننده.

ج) قسمت ساختاری: بدنه ، پوشش و غیره.



1.3 شکل و اندازه نصب

اندازه طرح کلی (± 0.1 120 120) mm (1 ± 120) 120) mm × (0.5 ± 38) میلی متر ،

ابعاد نصب (0.1 94 میلی متر) × (0.1 ± 94 میلی متر)


ژیروسکوپ فیبر نوری تک محور 0

1.4 وزن

      900 گرم



1.5 پارامترهای عملکرد

نام فهرست الزامات فهرست ملاحظات

دامنه اندازه گیری سرعت زاویه ای

(درجه / ثانیه)

300 پوند

مقیاس غیر خطی عامل در

دمای ثابت

(ppm)

≤10

عدم تقارن ضریب مقیاس در

دمای اتاق

(ppm)

≤1

تکرارپذیری عامل مقیاس در

دمای ثابت

(ppm)

5 پوند

تکرارپذیری عامل مقیاس در

دامنه دمای کامل از 40 ℃ تا 60

(ppm)

≤15

تعصب رانش در دمای ثابت

(10 ثانیه ، 1σ ، دما / ساعت)

.000.002

تکرارپذیری Bias Drift در

دمای ثابت

(1σ ، درجه در ساعت)

.030.03

تکرارپذیری Bias Drift در

دامنه دمای کامل از 40 ℃ تا 60

(1σ ، درجه در ساعت)

.050.05

ثابت نقطه ثابت

تست دما

تعصب Drift به طور کامل

دامنه دما از 40 ℃ تا 60

(100 ثانیه ، 1σ ، دما / ساعت)

.000.005 جبران خاموش خط

پیاده روی تصادفی

(° / √h)

.0000.0005

وقت گرم کن

(دقیقه)

0

لرزش تصادفی

(درجه در ساعت)

.10.1

تفاوت بین میانگین

انحراف صفر قبل و بعد از لرزش

شوکه شدن

(درجه در ساعت)

.10.1 انحراف صفر قبل و بعد از ضربه
قدرت حل و فصل .50.5

قبل از تغییر انحراف صفر و

بعد از لرزش

(درجه در ساعت)

.0.01

حساسیت صفر تعصب

(درجه / ساعت / GS)

0.5
دمای ذخیره سازی - 50 ℃ 70 ~
دمای کارکرد - 40 ℃ 65





1.6 رابط های مکانیکی و برقی



1.6.1 رابط مکانیکی

سطح نصب محصول برای نصب خارجی سطح ثابت را تشکیل می دهد و پیچ نصب M6 است.



1.6.2 مورد نیاز برق

منبع تغذیه خارجی محصول دارای دو روش است:



تمام راه به + (5 V 0.25 ولت 5 ولت) ، توان خروجی 7w پوند



راه دیگر برای - (5 V ± 0.25V) ، توان خروجی 4w >



موج خارجی قدرت: 20mV پوند



1.6.3 رابط اتصال برق

شماره پین ​​سوکت ZJA12-01t اندازه گیری بدنی توجه داشته باشید
1 V 5 ولت
2 GDN
3 V5 ولت
9 R
10 ر -
11 T +
12 T -



ژیروسکوپ فیبر نوری تک محور 1ژیروسکوپ فیبر نوری تک محور 2ژیروسکوپ فیبر نوری تک محور 3
