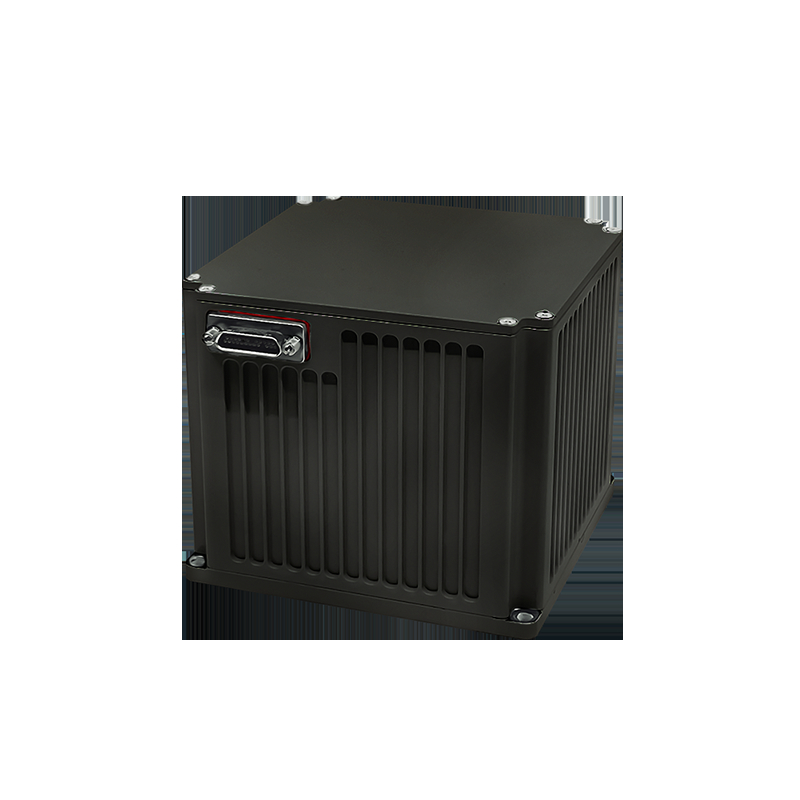

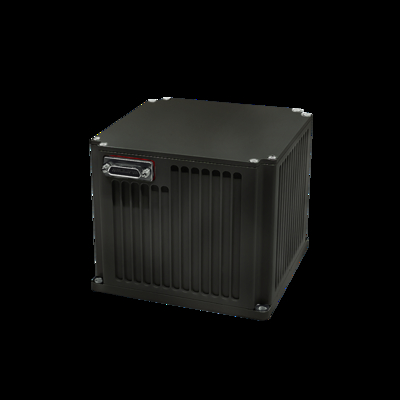

عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک

عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک
عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک

تصویر بزرگ :  عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک

جزئیات محصول:
محل منبع: چین
نام تجاری: NAVI OPTICS
گواهی: CCS
شماره مدل: TDF71IMU0
سند: TDF71IMU0 Fiber Optic Inert...it.pdf
پرداخت:
مقدار حداقل تعداد سفارش: نوری نوری
جزئیات بسته بندی: جعبه کارتن
شرایط پرداخت: L/C ، T/T
مخاطب

عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک

شرح
پایداری تعصب صفر (100s): 0.01 درجه در ساعت پایداری تعصب صفر (10s): 0.03 درجه در ساعت
دما متغیر پایداری تعصب صفر: 0.05 درجه در ساعت فاکتور مقیاس دمای کامل: ≤150ppm
ضریب پیاده روی تصادفی ضریب پیاده روی: 0.002 °/√ HH دامنه ورودی: 400 درجه در ثانیه

عملکرد اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک


* مروری

واحدهای اینرسی فیبر نوری دارای مزایای اندازه کوچک، وزن سبک، مصرف کم انرژی و دقت بالا هستند. آنها می توانند برای طراحی سیستم های خالص استرپ‌داون استفاده شوند، نیازهای پلتفرم های بدون سرنشین جدید، سلاح های آبی/اژدر، و همچنین پلتفرم های سلاح های زمینی، هوابرد و موشکی را برای تجهیزات واحد اینرسی با اندازه کوچک و دقت بالا برآورده کنند و عملکردهای اندازه گیری دینامیکی برای اطلاعات حرکت زاویه ای و خطی حامل را دارند.



* عملکرد

پروژه محتوا شاخص یادداشت ها
شاخص های عملکرد ژیروسکوپ
شاخص بایاس صفر پایداری بایاس صفر (100 ثانیه) 0.01°/h
پایداری بایاس صفر (10 ثانیه) 0.03°/h
پایداری بایاس صفر متغیر دما 0.05°/h
ضریب مقیاس ضریب مقیاس دمای کامل ≤150ppm
شاخص های دیگر ضریب راه رفتن تصادفی 0.002°/√h
محدوده ورودی 400°/s
شاخص های عملکرد شتاب سنج
شاخص انحراف خطای جامع ماهانه انحراف 20μg
شاخص بایاس صفر حساسیت دمایی بایاس صفر 20μg/℃
ضریب مقیاس خطای جامع ماهانه ضریب مقیاس 20ppm
حساسیت دمایی ضریب مقیاس 20ppm/℃
شاخص محدوده محدوده ورودی ±20g
ویژگی های کل دستگاه
شاخص های عملکرد محیطی دمای عملیاتی -40℃～60℃
دمای ذخیره سازی -45℃～70℃
الزامات عمومی منبع تغذیه 18～36V(DC)
مصرف برق پایدار ≤15W مصرف برق راه اندازی ≤ 25W



* رابط های الکتریکی

پین اتصال نام سیگنال ویژگی های سیگنال
1,2 منبع تغذیه خارجی مثبت منبع تغذیه PCS 24V
3,4
زمین منبع تغذیه PCS زمین برق
5 خروجی سیگنال 200 هرتز IMU_TX1+ خروجی داده IMU مثبت
6
IMU_TX1- خروجی داده IMU منفی
9 سیگنال همگام سازی IMU_SYN+ سیگنال همگام سازی IMU مثبت
10
IMU_SYN- سیگنال همگام سازی IMU منفی



* ظاهر و ابعاد ساختاری


عملکردهای اندازه‌گیری دینامیکی واحد اینرسی فیبر نوری TDF71IMU0 با دقت بالا و وزن سبک 0
