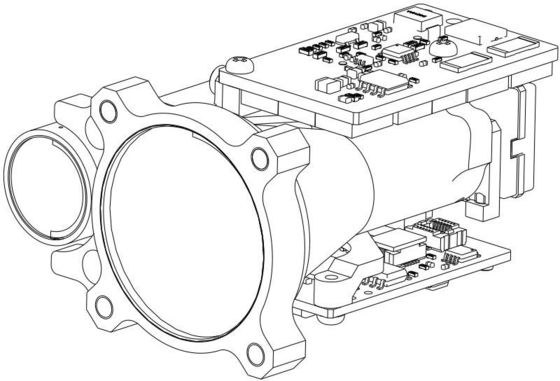

ماژول اندازه گیری فاصله لیزری ایمنی چشم انسان RL4000

Name: ماژول اندازه گیری فاصله لیزری ایمنی چشم انسان RL4000
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: RL4000
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: Navioptics

شماره مدل: RL4000

حداقل مقدار سفارش: 1 عدد

زمان تحویل: 15 روز کاری

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

1بررسی کلی محصول ماژول محدوده ایمنی چشم انسان RL4000 یک محصول ایمنی چشم انسان کلاس 1/1M است. این محصول محدوده پالس واحد را با حداکثر محدوده ≥5.6Km اتخاذ می کند؛ دارای رابط الکتریکی UART است،و نرم افزار تست کامپیوتری بالایی را ارائه می دهد، مجموعه دستورات و پروتکل ارتباطات، که برای کاربران برای انجام ...

ویژگی های سفارشی محصول

برجسته کردن

اندازه گیری فاصله لیزر ایمنی چشم انسان

,

RL4000

,

ماژول اندازه گیری فاصله لیزر

سطح ایمنی چشم انسان:

کلاس 1/1M

طول موج لیزر:

5±1535 نانومتر

دریافت دیافراگم:

Φ25 میلی متر

دیافراگم انتشار:

Φ12 میلی متر

میدان دید دریافت:

4.21 mrad

زاویه واگرایی پرتو:

0.05±0.3 mrad

حداکثر محدوده اندازه گیری:

هواپیمای بدون سرنشین ≥1700

حداقل محدوده اندازه گیری:

50 متر

توضیحات محصول

1بررسی کلی محصول

ماژول محدوده ایمنی چشم انسان RL4000 یک محصول ایمنی چشم انسان کلاس 1/1M است. این محصول محدوده پالس واحد را با حداکثر محدوده ≥5.6Km اتخاذ می کند؛ دارای رابط الکتریکی UART است،و نرم افزار تست کامپیوتری بالایی را ارائه می دهد، مجموعه دستورات و پروتکل ارتباطات، که برای کاربران برای انجام توسعه ثانویه آسان است. با وزن سبک، اندازه کوچک و عملکرد پایدار، این محصول می تواند در دست نگه داشته شود،دستگاه های اپتوالکترونیکی نصب شده در وسایل نقلیه.

پارامترهای عملکرد محصول

S/N	نام محصول		شاخص عملکرد
0	مدل محصول		LR4000
1	ایمنی چشم انسان/سطح		کلاس1/1M
2	طول موج لیزر		1535±5nm
3	دیافراگم گیرنده		Φ25 میلی متر
4	دیافراگم انتشار		Φ12 میلی متر
5	میدان دید گیرنده		4.21 mrad
6	زاویه انحراف پرتو		0.3±0.05 mrad
7	حداکثر محدوده اندازه گیری	هدف بزرگ	≥5600¹⁾
		خودرو	≥4800¹⁾
		انسان	≥3200¹⁾
		هواپیماهای بدون سرنشین	≥1700¹⁾
8	حداقل محدوده اندازه گیری		50 متر
9	فرکانس اندازه گیری		۱ تا ۱۰ هرتز
10	دقت اندازه گیری فاصله		±1 متر
11	وضوح فاصله		≤30 متر
12	نرخ تقریبا اندازه گیری		≥98
13	نرخ هشدار نادرست		≤1
14	تعداد شناسایی چند هدف		3 (حداکثر تعداد)
15	رابط الکتریکی		A1257WR-S-6P
16	ولتاژ منبع برق		DC 4.5V16V
17	مصرف برق در حالت آماده		≤1 mW

18	متوسط مصرف برق	≤4 وات
19	حداکثر مصرف برق	≤14 ولت @ 12 ولت
20	وزن	≤75 گرم
21	ابعاد (L × W × H)	۶۵×۴۸×۳۲ میلی متر
22	دمای کار	-40°C+65°C
23	دمای ذخیره سازی	-55 ̊+75 °C
24	ارتعاش	آزمایش لرزش عمومی با محدودیت پایین یکپارچگی (GJB150.16A-2009 شکل C.17)
25	شوک	75 گرام/6 میلیمتر
26	منطق محدوده	اولين و آخرين هدف، فاصله چند هدف، انتخاب فاصله
27	رابط داده	UART
28	عایق برق	جداسازی زمین PSU، زمین ارتباطی و زمین ساختاری
29	نرخ ملی شدن	تولید ملی
30	قابلیت اطمینان	MTBF ≥ 1500 ساعت
31	ثبات محور نوری	≤0.05 mrad
32	محور نوری و پایه نصب درجه غیر عمودی	≤0.5 mrad

یادداشت ها

1)اندازه هدف مدل 2.3m×2.3m، اندازه هدف انسان 0.5m×1.7m، اندازه هدف UAV 0.2m×0.3m، بازتاب 30؛ دید ≥12km.
