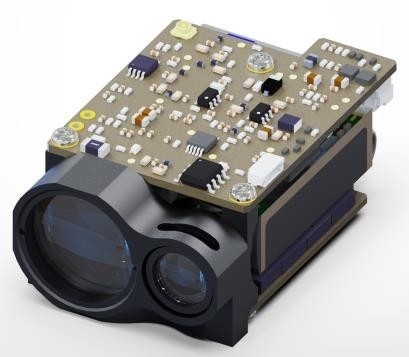

ماژول اندازه گیری فاصله لیزر 1-10 هرتز ایمنی چشم انسان RL2000

Name: ماژول اندازه گیری فاصله لیزر 1-10 هرتز ایمنی چشم انسان RL2000
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: RL2000
Price: 10,250.00 USD
Availability: InStock

ویژگی های کلیدی

نام تجاری: Navioptics

شماره مدل: RL2000

حداقل مقدار سفارش: 1

زمان تحویل: 15 روز کاری

شرایط پرداخت: T/T

بسته بندی استاندارد: جعبه کارتن

خلاصه محصول

1 بررسی اجمالی محصول ماژول برد لیزر ایمنی چشم انسان RL 2000 یک محصول ایمنی چشم انسان کلاس 1 است.این محصول یک اندازه‌گیری برد تک پالس با حداکثر برد ≥3000 متر، با رابط الکتریکی UART (TTL_3.3V) است، در حالی که نرم‌افزار تست رایانه بالایی، مجموعه دستورات و پروتکل ارتباطی را ارائه می‌کند که برای توسعه ثا...

ویژگی های سفارشی محصول

برجسته کردن

ماژول اندازه گیری فاصله لیزر 1-10 هرتز

اندازه گیری فاصله لیزر ایمنی چشم انسان

سطح ایمنی چشم انسان:

کلاس 1/1M

طول موج لیزر:

5±1535 نانومتر

زاویه واگرایی لیزری:

~ 0.6 میلی گرم

دریافت دیافراگم:

Φ16.5 میلی متر

میدان دید دریافت:

~4.9 mrad / 0.3 درجه

حداکثر محدوده اندازه گیری:

≥3000 m; ≥3000 متر؛ to the car ≥2500 m; به ماشین ≥2500 متر؛ to the hu

حداقل محدوده اندازه گیری:

15 متر

دقت اندازه گیری فاصله:

± 1 متر

فرکانس اندازه گیری:

1 تا 10 هرتز

تفکیک فاصله:

≤20 متر

توضیحات محصول

1 بررسی اجمالی محصول

ماژول برد لیزر ایمنی چشم انسان RL 2000 یک محصول ایمنی چشم انسان کلاس 1 است.این محصول یک اندازه‌گیری برد تک پالس با حداکثر برد ≥3000 متر، با رابط الکتریکی UART (TTL_3.3V) است، در حالی که نرم‌افزار تست رایانه بالایی، مجموعه دستورات و پروتکل ارتباطی را ارائه می‌کند که برای توسعه ثانویه مناسب است.این محصول دارای ویژگی های اندازه کوچک، وزن سبک، عملکرد پایدار، مقاومت در برابر ضربه بالا و محلی سازی کامل است.

2 پارامترهای عملکرد

S/N نام آیتم شاخص عملکرد

1 سطح ایمنی چشم انسان کلاس 1/1M

2 طول موج لیزر 5±1535 نانومتر

3 زاویه واگرایی لیزری ~ 0.6 میلی گرم

4 دریافت دیافراگم Φ16.5 میلی متر

5 میدان دید دریافت ~4.9 mrad / 0.3 درجه

6 حداکثر محدوده اندازه گیری ≥3000 متر؛به ماشین ≥2500 متر؛به انسان ≥1500 متر؛به پهپاد ≥600 متر؛¹⁾

7 حداقل محدوده اندازه گیری 15 متر

8 دقت اندازه گیری فاصله ± 1 متر

9 فرکانس اندازه گیری 1 تا 10 هرتز

10 تفکیک فاصله ≤20 متر

11 وضوح زاویه ای ≤1 میل

12 نرخ شبه اندازه گیری ≥98٪

13 نرخ هشدار کاذب ≤1٪

14 تشخیص چند هدف 3 (حداکثر تعداد اهداف)

15 رابط داده UART (TTL_3.3 V)

16 ولتاژ منبع تغذیه DC 4.5 ~ 16 V

17 مصرف برق آماده به کار ≤1 میلی وات

18 اوج مصرف برق ≤7 وات @12 ولت

19 وزن 1±32 گرم

20 ابعاد (L×W×H) 48×30.5×21 میلی متر

21 دمای عملیاتی -40 ~ +70 ℃

22 دمای ذخیره سازی -55 ~ +75 ℃

23 تأثیر 1 200 گرم، 1 میلی ثانیه

24 لرزش 5 تا 50 تا 5 هرتز، 1 اکتاو در دقیقه، 2.5 گرم

25 شوک دما +70 ℃، -50 ℃

26 نرخ ملی شدن تولید ملی

27 قابلیت اطمینان MTBF ≥ 1500 ساعت

28 تابع اولین و آخرین هدف / برد چند هدف / پاس انتخاب فاصله / کنترل PSU خارجی / زمان تجمع لیزر

29 زمان پاسخ ≤ 950 میلی‌ثانیه

توجه داشته باشید:1)اندازه هدف مدل: 2.3×2.3 متر;اندازه هدف انسان نما: 1.7×0.5 متر;اندازه هدف پهپاد: 0.3×0.2 متر;بازتاب 30 درصد، دید ≥ 8 کیلومتر.
