1مقدمه

تجهیزات پارازیت هدف پهپاد یک تجهیزات کنترلی حرفه ای است که امواج الکترومغناطیسی با شدت بالا را برای کار بر روی سیستم کنترل پرواز و گیرنده موقعیت یابی ماهواره ای انواع پهپادهای کوچک و متوسط ​​غیرنظامی مخابره می کند و با مسدود کردن سیگنال های ارتباطی عادی آنها را از کار می اندازد.

این محصول می تواند با سیگنال های کنترل پرواز باند کامل 800 مگاهرتز تا 6000 مگاهرتز و سیگنال های نگهداری و موقعیت یابی GPS/GLONADD/Beidou II تداخل ایجاد کند تا ارتباط آنها را مسدود کند.

2شاخص های فنی اصلی

2.1تابع اصلی

• حالت تداخل همه جانبه 0 ~ 360 درجه.
• این می تواند سیگنال های تداخل را با پهنای باند و سبک های مدولاسیون مختلف منتقل کند.
• به طور خاص، توانایی تداخل با سیگنال های ناوبری و سیگنال های نمودار کنترل از راه دور.
• تداخل راهنمایی شخص ثالث قابل قبول است.

2.2شاخص های اصلی

2.2.1طیف تداخل

800 مگاهرتز تا 6000 مگاهرتز

2.2.2دخالت در راه

مسدود کردن تداخل

2.2.3الگوی سیگنال تداخل

مدولاسیون فرکانس نویز پهن باند، جارو فرکانس، طیف شانه، قابل گسترش.

2.2.4پهنای باند سیگنال تداخل

40 مگاهرتز، 80 مگاهرتز، انبساط کاکائویی.

2.2.5قدرت انتقال

20 وات یا کمتر

2.2.6حداکثر دامنه تداخل

حدت 1.5 کیلومتر.

2.2.7زاویه چرخش

سطح: -180° ~ 180°;

گام: 0 تا 60 درجه

2.2.8سرعت دوران

سطح: 0.01° ~ 45°/S;

گام: 0.01° ~ 15°/S.

2.3دمای کاری

-25℃℃+40℃.

2.4PSU و مصرف برق

ولتاژ: DC28V (با PSU یکپارچه AC220)؛

مصرف برق: 200 وات

2.5رابط

اترنت 100 مگابیت بر ثانیه

2.6وزن از

25 کیلوگرم یا کمتر.

2.7اندازه

528 × 590 × 460 میلی‌متر (طول x عرض x ارتفاع).

3تجهیزات

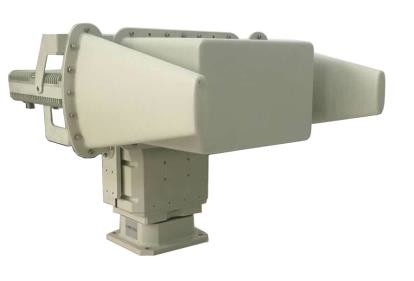

تجهیزات پارازیت هدف پهپاد عمدتاً از میزبان پارازیت، سر هوشمند و آرایه آنتن 800 مگاهرتز تا 6000 مگاهرتز تشکیل شده است.

4اصل کار و فرآیند

4.1اصل کار از

دستگاه پارازیت هدف پهپاد یک یا دو سیگنال تحریک را برای سیگنال های ناوبری و نمودار کنترل از راه دور از طریق برد تحریک سیگنال تولید می کند، به ماژول تقویت کننده قدرت خروجی می دهد و از طریق آنتن پارازیت جهت دار به بیرون تابش می کند.برد تحریک سیگنال عمدتاً از تراشه FPGA و AD9361 تشکیل شده است.FPGA برای تولید سیگنال های تحریک تداخل با پهنای باند مختلف و سبک های مدولاسیون مختلف از طریق دستورات کنترل کنترل می شود و سپس سیگنال های تحریک به ماژول تقویت کننده قدرت ارسال می شود تا سیگنال های تداخل را از طریق آنتن منتقل کند.

4.2روند کار

نمودار جریان تحقق سیگنال تابع سرکوب تداخل در شکل نشان داده شده است.فرمان کنترل دستگاه تداخل از طریق خروجی رابط انسان و ماشین برای کنترل چرخش گیمبال به سیستم کنترل گیمبال ارسال می شود.در همان زمان، گیمبال پارامترها را به برد تحریک سیگنال ارسال می کند تا سیگنال تحریک را تولید کند و ماژول تقویت کننده قدرت کنترل همزمان شروع به کار می کند.

5پیشنهاد فنی دقیق

5.1با میزبان تداخل کنید

میزبان تداخل مفهوم طراحی مدولار را اتخاذ می کند، که عمدتا از ماژول تحریک سیگنال، قطع کننده مدار، گروه ماژول تقویت کننده قدرت 800MHz ~ 6000MHz و ماژول PSU تشکیل شده است.

5.1.1طراحی ماژول تحریک سیگنال

بلوک دیاگرام اصلی ماژول تحریک سیگنال در شکل نشان داده شده است.سر پایه هوشمند پارامترهای کنترلی ماژول تحریک سیگنال ارسال شده توسط کامپیوتر ترمینال را به جلو می فرستد و سیگنال باند پایه مورد نیاز برای تولید تراشه FPGA به خروجی تبدیل فرکانس روی تراشه AD9361 منتقل می شود.

5.1.2800MHz ~ 6000MHz power amماژول tionطراحی گروه ماژول تقویت کننده

گروه ماژول تقویت کننده قدرت 800 مگاهرتز تا 6000 مگاهرتز به صورت تکه ای طراحی شده است.تقویت کننده های قدرت 800 مگاهرتز تا 6000 مگاهرتز و تقویت کننده های قدرت 1100 مگاهرتز تا 1600 مگاهرتز وجود دارد.

تقویت کننده قدرت 5.1.2.1 800 مگاهرتز تا 6000 مگاهرتز

• فرکانس کاری: F1: 800MHz ~ 1600MHz.

F2: 1600 مگاهرتز تا 6000 مگاهرتز.

• حداکثر توان ورودی: 1dBm
• بهره: ≥43dBm.
• توان خروجی: ≥43dBm (20W).
• سرکوب هارمونیک: ≤-12 DBC.
• سرکوب کاذب: ≤-60 DBC.
• مصرف برق: +28 ولت، جریان ≤3.5A@PO: 43dBm (حداکثر) (F1: ≤1.8A، F2: ≤3.5A).

تقویت کننده قدرت 5.1.2.2 1100 مگاهرتز تا 1600 مگاهرتز

• فرکانس کاری: F1: 1100MHz ~ 1600MHz.
• حداکثر توان ورودی: 1dBm
• بهره: ≥43dBm.
• توان خروجی: ≥43dBm (20W).
• رد هارمونیک: ≤-12dBc.
• رد کاذب: ≤-60dBc.
• مصرف برق: +28 ولت، جریان ≤ 1.5A@PO: 43dBm (حداکثر).

5.2آرایه آنتن 800 مگاهرتز تا 1600 مگاهرتز

آرایه آنتن 800 مگاهرتز تا 1600 مگاهرتز از طراحی بخش‌بندی شده استفاده می‌کند که آنتن دوره‌ای 800 مگاهرتز تا 1600 مگاهرتز و آنتن شیپوری 1600 مگاهرتز تا 6000 مگاهرتز است.

5.2.1آنتن دوره ای 800 مگاهرتز تا 1600 مگاهرتز

5.2.1.1 عملکرد فنی اصلی

• فرکانس: 800 مگاهرتز الی 1600 مگاهرتز
• موج ایستاده: ≤2.5.
• حالت قطبش: قطبش عمودی.
• بهره: 7dB
• فرم خروجی: SMA-50K.

5.2.1.2 اندازه ساختار شکل

آنتن تداخل 0.8 تا 1.6 گیگاهرتز از آنتن دوره لگاریتمی استفاده می کند، اندازه ساختار آنتن نشان داده شده است.

5.2.2آنتن شیپوری 1600 مگاهرتز تا 6000 مگاهرتز

5.2.2.1 عملکرد فنی اصلی

• فرکانس: 1600 مگاهرتز الی 6000 مگاهرتز
• VSWR: ≤2.5.
• حالت قطبش: قطبش عمودی.
• بهره: 10dB (مقدار معمولی).
• فرم خروجی: SMA-50K.

5.2.2.2 اندازه ساختار شکل

آنتن تداخل 1600 مگاهرتز تا 6000 مگاهرتز از آنتن شاخ استفاده می کند، اندازه ساختار آنتن نشان داده شده است.

5.3سر باهوش

5.3.1عملکرد فنی اصلی

• زاویه چرخش: افقی -180 درجه تا 180 درجه؛گام 0 تا 60 درجه
• سرعت چرخش: افقی 0.01 ° ~ 45 ° / S.گام 0.01 ° ~ 15 ° / S.
• دقت موقعیت یابی: ± 0.1 درجه.
• پروتکل ارتباطی: پشتیبانی از Pelco-D، Pelco-P.
• نرخ باود ارتباطی: 2400/4800/9600/19200 bps اختیاری است.
• رابط ارتباطی: RS485.
• PSU ورودی: DC28V.
• مصرف برق: ≤70 وات
• دمای عملیاتی
• بار: ≤15 کیلوگرم.
• وزن دستگاه: 12.5 کیلوگرم
