سیستم دوربین عکاسی حرارتی برودتی تبرید با موج متوسط ​​3-300 میلی متر F4

سیستم عکاسی حرارتی خنک کننده مداوم موج متوسط ​​15-300 میلی متر F4

مشخصات سیستم تصویربرداری حرارتی 15-300 میلی متر F4 یک است
تصویربرداری حرارتی خنک شده پیشرفته MWIR برای تشخیص از راه دور استفاده می شود.
هسته بسیار خنک شده MWIR با رزولوشن 640x512 می تواند
تصویر بسیار واضح و با وضوح بسیار بالا تولید کنید.15 میلی متر ～ 300 میلی متر
بزرگنمایی مداوم لنزهای مادون قرمز مورد استفاده در محصول می تواند به طور موثر
اهدافی مانند افراد ، وسایل نقلیه و کشتی ها را در مسافت طولانی تشخیص دهد.

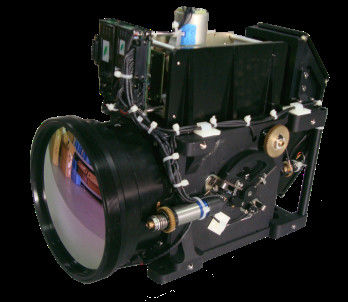

                                                        شکل 1 تصویربرداری حرارتی

1 مشخصات فنی

1.1 ردیاب
ردیاب MCT 640 × 512
محدوده طیفی 3.7 4.8μm
زمین پیکسل 15μm
روش خنک کننده یخچال استرلینگ

1.2 لنز
فاصله کانونی 15 ㎜ ～ 300 z بزرگنمایی مداوم
F 4

1.3 عملکرد
دامنه FOV 1.83 درجه (H) × 1.46 درجه (V) تا 36.5 درجه (H) × 29.2 درجه (V)
زمان خنک سازی ≤8 دقیقه در دمای طبیعی
خروجی ویدئو سیگنال تصویری آنالوگ با فرمت PAL استاندارد
فرکانس فریم 50 هرتز
NETD m25mk @ 25
منبع تغذیه DC 24 ~ 32 ولت ، با قطب معکوس قدرت
حفاظت
مصرف برق ≤15W @ 25 ℃ ، حالت ثابت
≤30W @ 25 ، اوج شروع کار
دمای عملیاتی -30 ℃ ~ 55
دمای ذخیره سازی -40 ℃ ~ 70

1.4 فرماندهی و کنترل
ارتباط RS232 را کنترل کنید
تصحیح دستی تصحیح / تصحیح پس زمینه
کنترل قطبیت سوئیچ گرم / سیاه و سفید گرم
بزرگنمایی الکترونیکی: بزرگنمایی الکترونیکی 2 / × 4
بهبود تصویر بله
نمایش متقاطع بله
تبدیل تصویر به صورت افقی / عمودی

2 پارامتر فیزیکی

وزن ≤2200 گرم
اندازه ها به زیر مراجعه کنید

شکل 2.تصویر اندازه مکانیکی

3 تعریف هسته رابط الکتریکی


جدول 1. تعاریف پین اتصال دهنده (HARWIN: M80-5401605)

شکل 3نمودار توالی پین M80-5401605
